Multi-vlákno-optický kabel s více vlákny (MPO≥24F)

Kabel optických vláken MPO s více vlákny (MPO≥24F) používá 12 jádrových jednotek (φ250 μm zbarvené optické vlákno, aramidové vyztužené prvky), nekovové centrální vyztužení (pvc (pvc) nebo pvc (pvc) nebo je zkroucené lSz a LSISH, které je zkroucené, a LSISHE, LSISH, LSISH, LSISHH, LSIZE, a kouř, bez halogenu, retardér hoře) je na vnější straně vytlačen.

Odeslat dotaz

Popis výrobku

Charakteristiky

Použití barevných optických vláken, vysoké integrace

Aramid Yam jako kabel pro výrobu členů síla má vynikající výkon pevnosti v tahu

Vnější materiál je odolný vůči korozi, vodotěsný, UV rezistentní, plamen-retardantní a šetrný k životnímu prostředí.

Aplikace

Distribuce kabelu jakéhokoli účelu

Kabel datového centra

Standardy

Splnit standardy YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21; Produkty PVC jsou certifikovány UL, OFNR a OFNP; Produkty LSZH používají různé materiály k splnění IEC60332-1 nebo IEC60332-3C.

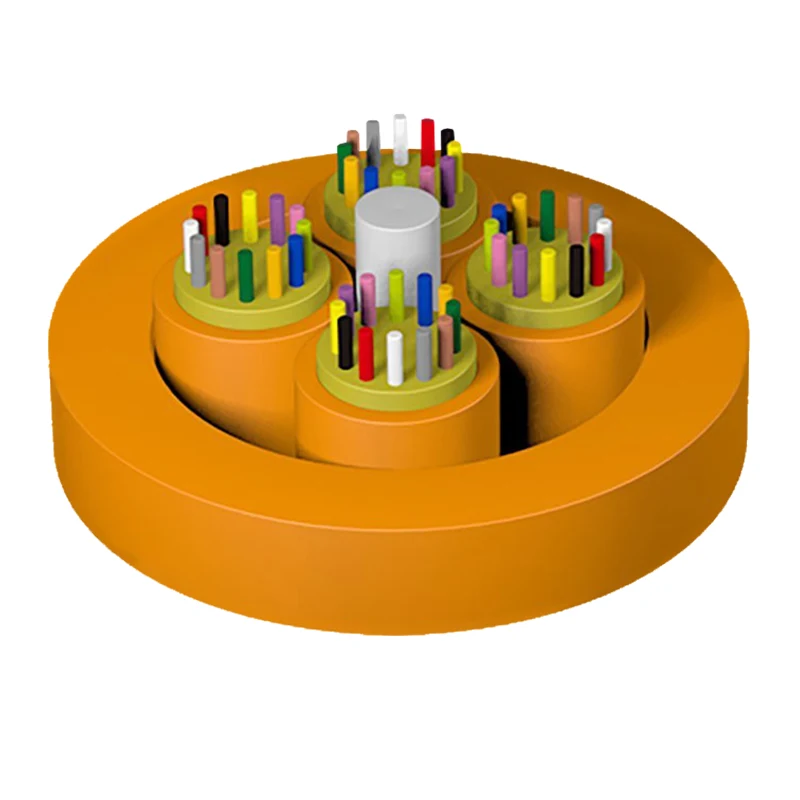

Kresba struktury

1. Člen centrální síly

2. vlákno 250 μm

3. Aamid Yam

4. dílčí jednotka

5. bunda

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

Technické parametry

Kabelový model	Průměr kabelu (Ref) (MM)	Hmotnost kabelu (Ref) (kg/km)		Pevnost v tahu Dlouho/krátkodobý (N)	Poloměr ohýbání Dynamic/static (MM)
Kabelový model	Průměr kabelu (Ref) (MM)	PVC bunda	LSZH bunda	Pevnost v tahu Dlouho/krátkodobý (N)	Poloměr ohýbání Dynamic/static (MM)
24	9,6 ± 0,3	64	72	150/500	20d/10d
36	9,6 ± 0,3	64	72	150/500	20d/10d
48	9,6 ± 0,3	64	72	150/500	20d/10d
72	11,3 ± 0,3	92	103	150/500	20d/10d
96	13,3 ± 0,3	129	146	150/500	20d/10d
144	15,5 ± 0,3	160	250	150/500	20d/10d
168	15,5 ± 0,3	150	250	150/500	20d/10d

Optické charakteristiky

Typ vlákna	Útlum				OFL	Efektivní šířka pásma režimu	10 Gbit/S Ethernet Délka odkazu	Minimální poloměr ohybu
Stav	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Stav	Typická hodnota	Maximální hodnota	Typická hodnota	Maximální hodnota	850/1300nm	850nm	850nm	/
Jednotka	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1,5	≥ 500/500	---	---	30
62,5/125	---	---	3.0/1.0	3.5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1,5	≥1500/500	≥2000	≤ 300	30
OM4	---	---	3.0/1.0	3.5/1,5	≥ 3500/500	≥ 4700	≤550	30

Transport/ skladování/ provozní teplota: -20 ℃ -+60 ℃, instalační teplota: -5 ℃ -+50 ℃

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)
