V konstrukci FTTH (vlákniny do domova) zahrnují běžně používané typy optických kabelů hlavně kabel ve tvaru motýlů a jejich derivátové struktury.
Strukturální prvky:

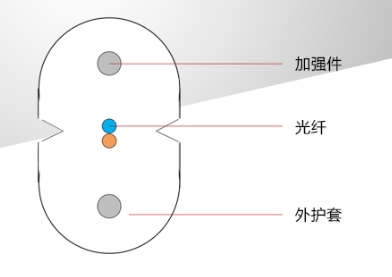

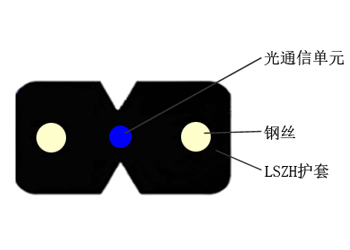

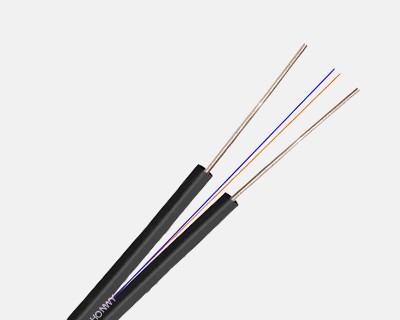

Optické vlákno je umístěno ve středu a na obou stranách jsou umístěny dva paralelní ocelové dráty jako výztužné prvky. Průřez je ve tvaru 8 a optické vlákno se nachází v geometrickém středu.
Scénář aplikace:
Nástěnná na stěně: Vhodné pro směrování vnitřní a venkovní stěny, se silným ohybovým odporem a poloměrem ohybu až 20 mm.
Položení potrubí: Vhodné pro položení potrubí na krátkou vzdálenost a přizpůsobitelné úzkým prostorům.
Výhody:
Struktura je kompaktní a pevnost v tahu je vysoká, což vydrží boční tlak lidí, kteří na ni šňučili a během konstrukce tahnoucí sílu.
Je snadné ukončit na místě a je kompatibilní s řadou rychlých konektorů.
Strukturální prvky:

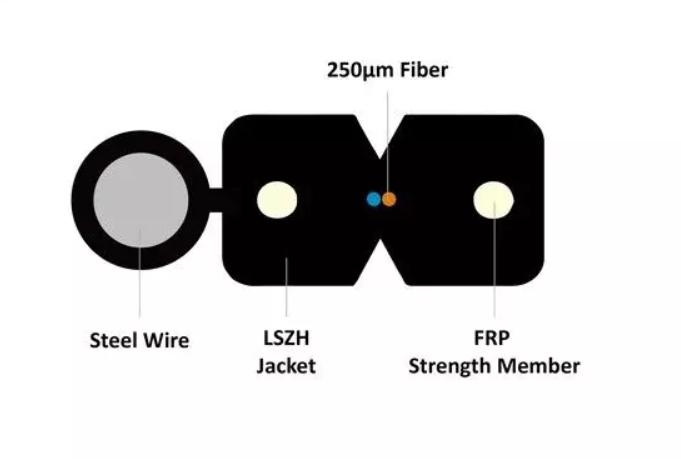

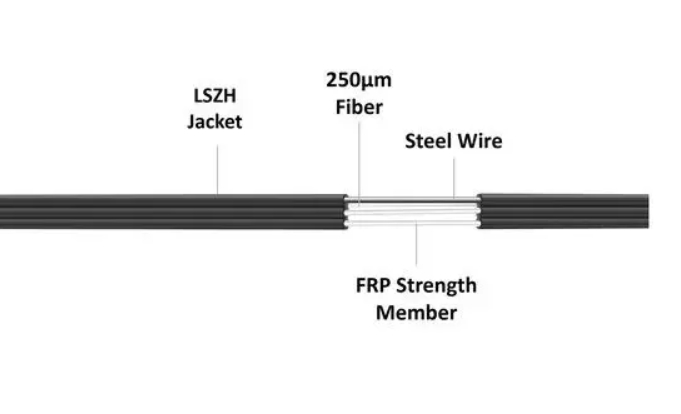

Na vnější stranu běžného optického kabelu motýlů se přidává ocelové dráty nebo ocelové lano jako výztužnou konstrukci.
Scénář aplikace:
Vedení v režii: Vhodné pro režijní kabeláž od venkovních pólů do vnitřních ploch. Má vysokou pevnost v tahu a vydrží rozpětí 50 metrů.
Nepluskové prostředí: Nejsou vyžadovány žádné další závěsné dráty, což zjednodušuje proces výstavby.
Výhody:
Silná pevnost v tahu snižuje riziko poškození vnějšími silami.
Vysoká konstrukční účinnost a snížené náklady na práci.
Strukturální prvky:

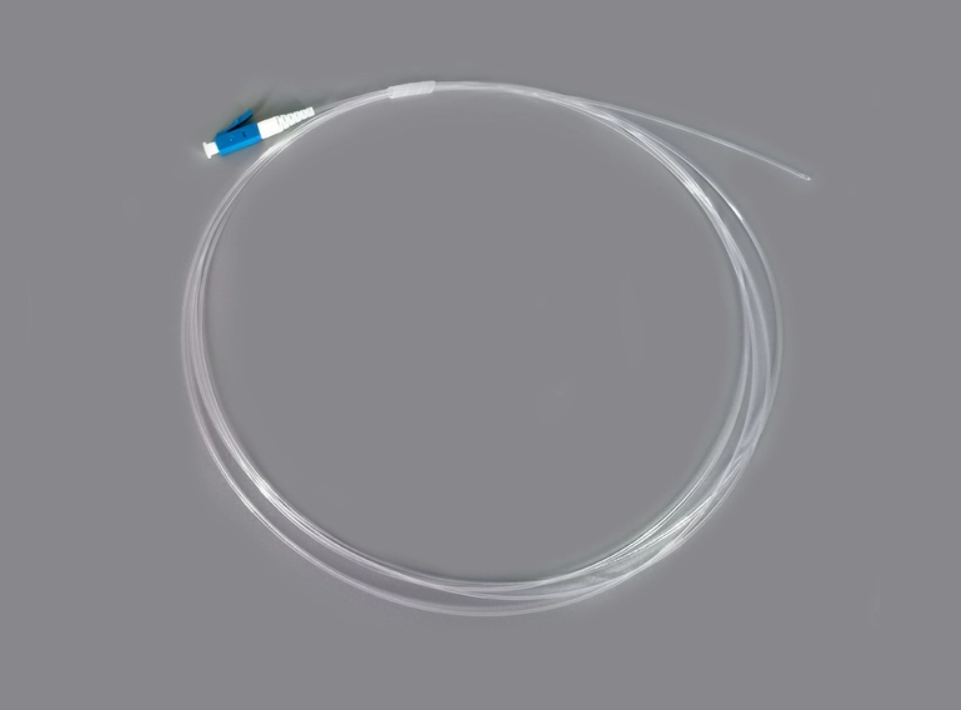

Střední část je jednojádrová pevně pufrovaná optická vlákna (G.657), která je zabalena průhledným pláštěm 0,9 mm, s tenkým vnějším průměrem a je zcela průhledná.
Scénář aplikace:
Položte kabeláž podél základních desek budovy a kolem dekorativních proužků a okna a opravte lepidlem.
Místa s vysokými estetickými požadavky: jako jsou hotely, špičkové rezidence atd., Kde je třeba zakrývat kabeláž.
Výhody
Vizuálně skryté, neovlivňuje interiérovou dekoraci.
Transparentní kryt je odolný proti opotřebení a přizpůsobitelný různým prostředím.
Strukturální prvky:

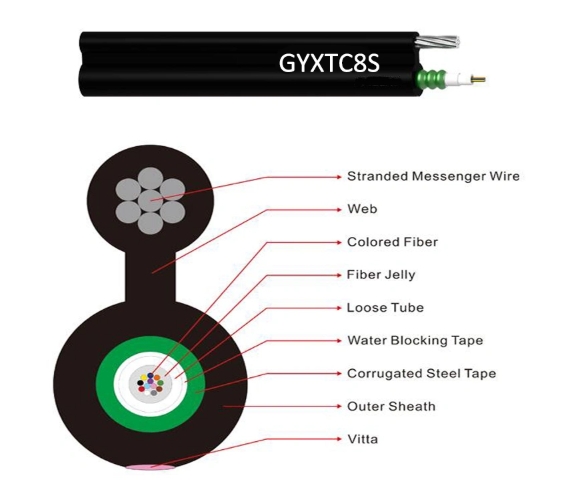

Do koženého optického kabelu se přidávají kovové odpružební drátěné jednotky a vytvoří strukturu tvarovanou „8“.
Scénář aplikace:
Venkovní režijní náskok: Vhodné pro kabeláž stropního kabeláže od elektrických pólů k koridorům uživatelů s vysokou pevností v tahu.
Scénář s požadavky na vysoké rozpětí: vydrží rozpětí více než 50 metrů a má silnou stabilitu.
Výhody:
Výkon v tahu se výrazně zlepšuje, což snižuje riziko zlomení optických vláken.
Snadné konstrukci a přizpůsobení se složitému terénu.
-
