Popis výrobku

1x12/1 × 24 PLC Splitter Steel Tube Packet 60x12x4 a 80x20x4mm, s 900 um volné trubicí 1,0+0,1/-0m, SC/APC konektor.

Specifikace výkonu:

Parametry	Symbol	Specifikace		Jednotka
Číslo kanálu	Ch	1 × 12	1 × 24
Provozní vlnová délka		1260 ~ 1650		nm
Zkušební vlnová délka		1310/1550		nm
Spektrální poměr		8,333%	4,166%	%
Ztráta vložení1	Il	≤ 122,5	≤16,0	db
Jednotnost	Uni	≤1.2	≤1,6	db
Ztráta závislá na polarizaci	PDL	≤0,35	≤0,40	db
Ztráta návratu	Rl	≥55		db
Směrnice2	Dir	≥55		db
Vstup optický výkon	P	100		MW
Typ vlákna		ITU-T G657 A1 vlákno
Typ pigtail		Všechny port ： bílá 900 μm volná trubice
Vstupní délka		1,0 +0,1/-0		m
Délka výstupu		1,0 +0,1/-0		m
Konektor		Celý port ： SC/APC
Kabelová značka		1x12 plc ： V 、 1、2…… 11 、 12 1x24 PLC ： V 、 1、2…… 23 、 24
Rozměr balíčku (l) × (w) × (h)	Pkg	1x12 PLC ： 60x12x4 1x24 plc ： 80x20x6		mm
Provozní teplota	Top	-40 ~ +85		℃
Teplota skladování	Tst	-40 ~ +85		℃

*Poznámky: 1. Všechny hodnoty ztráty vložení zahrnují ztrátu konektoru.

Mapa náčrtu:

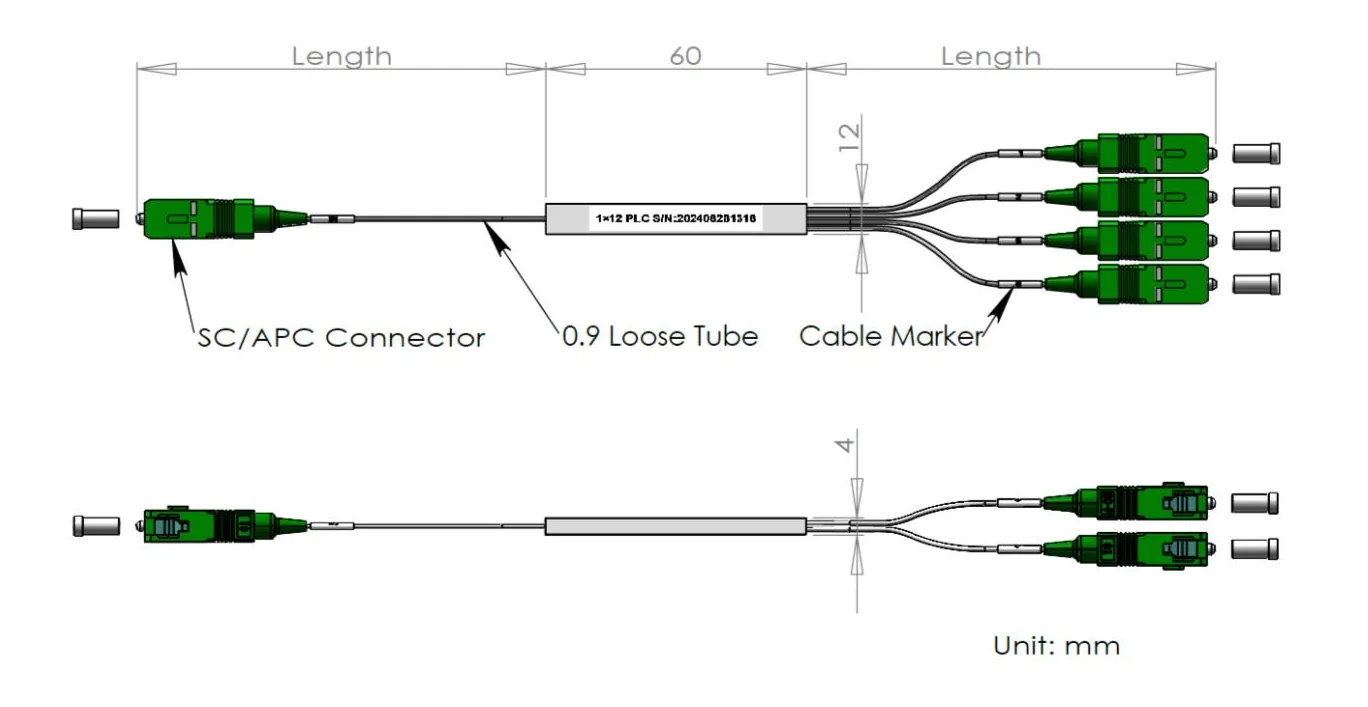

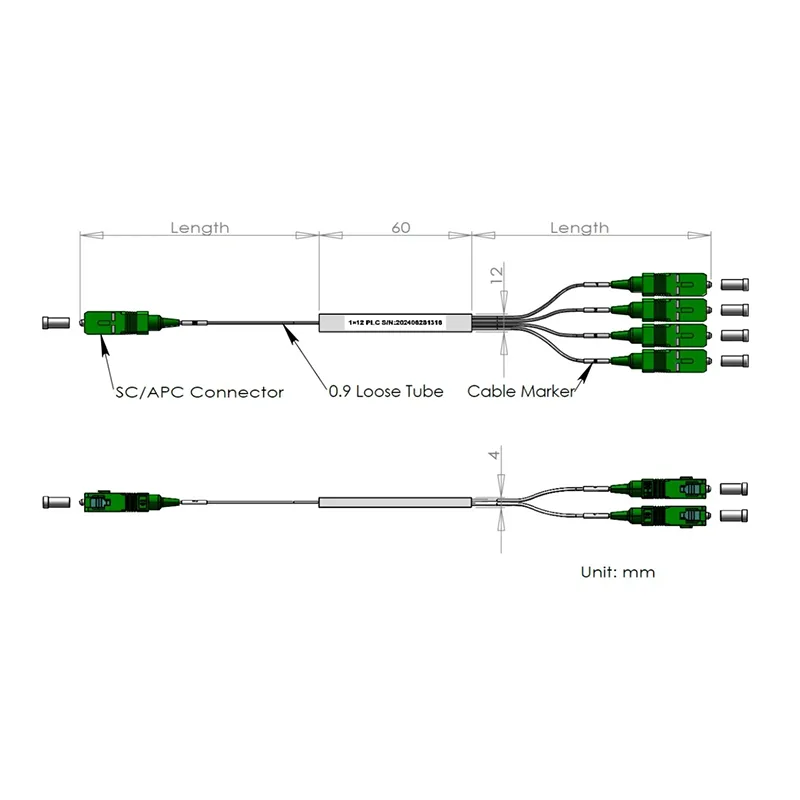

1x12 splitter

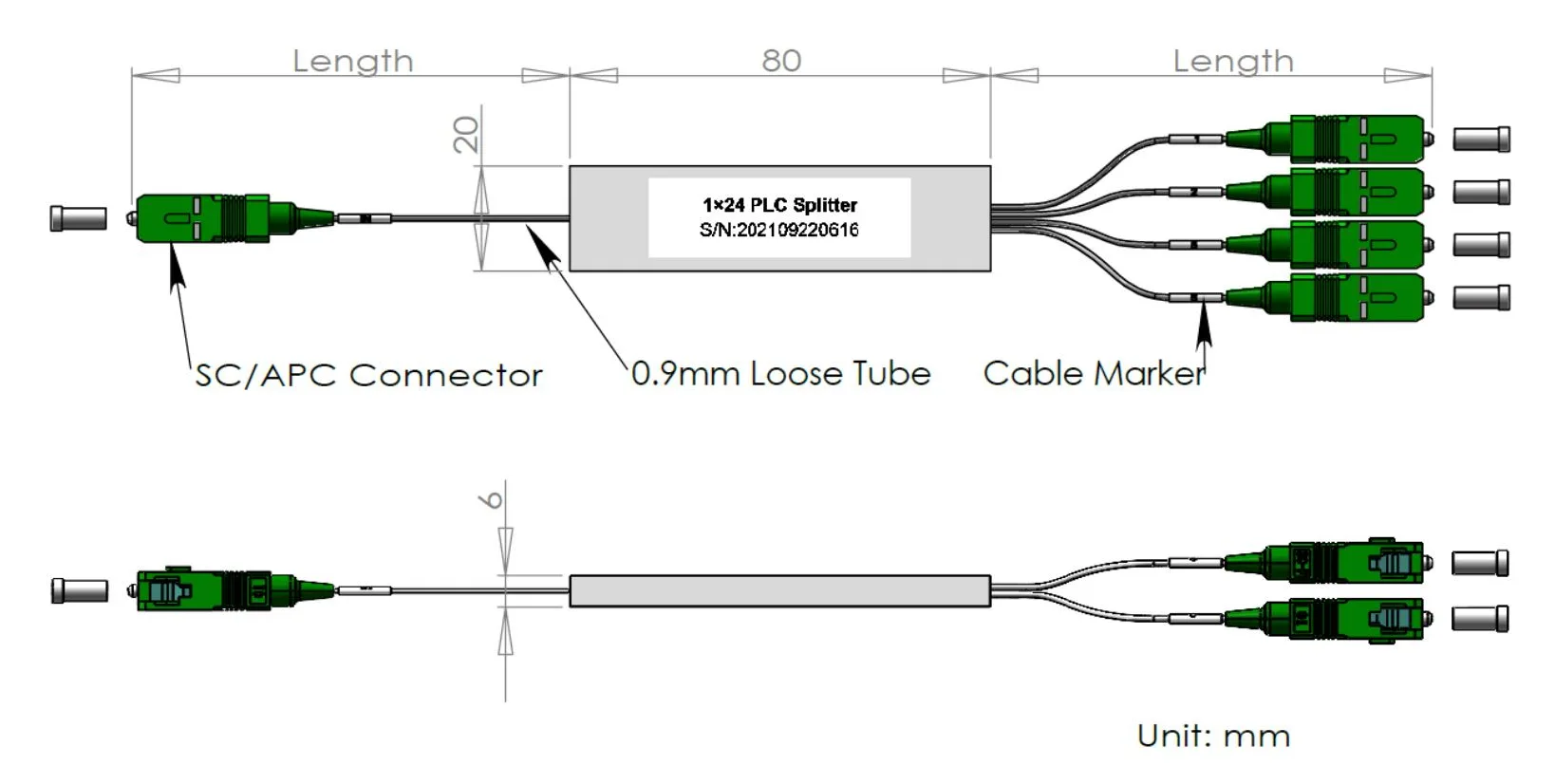

1x24 Plc Splitter

Zpráva o zkoušce:

1. Testovací zpráva s přesnými hodnotami, které mají být zahrnuty do balení.

Příklad zprávy: 1x12 Mini 0,9 mm plc splitter Data List

Provozní vlnová délka (NM)	1260-1650	Kontrolované datum	2024/11/30
P/n:	1x12-0,9-in 1,0 m-out 1,0 m-SCAPC	HŘÍCH:	21113000001
Typ vlákna	G657A2	Délka vlákna (M)	In≥1,0 m/out> 1,0 m
Typ konektoru	Sciapc	Rozměr balíčku (mm)	60x12x4
Teplota skladování	-40 ~+85 ℃	Provozní teplota	-40 ~+85 ℃

Ltem	The (DB)		PDL (DB)		RL (DB)
Vlnová délka (NM)	@1310	@1550	@1310	@1550	@1310	@1550
Specifikace.	Max.12.50		Max.0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Přihrávka	Přihrávka
Port 2	12.24	12.35	0.16	0.06	Přihrávka	Přihrávka
Port 3	12.22	12.20	0.12	0.07	Přihrávka	Přihrávka
Port 4	12.30	12.24	0.04	0.04	Přihrávka	Přihrávka
Port 5	12.24	12.25	0.11	0.05	Přihrávka	Přihrávka
Port 6	12.35	12.29	0.11	0.01	Přihrávka	Přihrávka
Port 7	12.42	12.44	0.21	0.11	Přihrávka	Přihrávka
Port 8	12.23	12.18	0.11	0.01	Přihrávka	Přihrávka
Port 9	12.27	12.19	0.21	0.10	Přihrávka	Přihrávka
Port 10	12.38	12.17	0.02	0.04	Přihrávka	Přihrávka
Port 11	12.29	12.21	0.11	0.06	Přihrávka	Přihrávka
Port 12	12.42	12.27	0.08	0.07	Přihrávka	Přihrávka
Vstup	Na				Na
Max	12.43	12.44	0.21	0.11	N/a
Min.	12.22	12.18	0.04	0.01	N/a
Průměrný	12.30	12.29	0.13	0.05	Na
Uniformita (≤ 0,8 dB)	0.21	0.27	Směrnice (DB)		> 55
