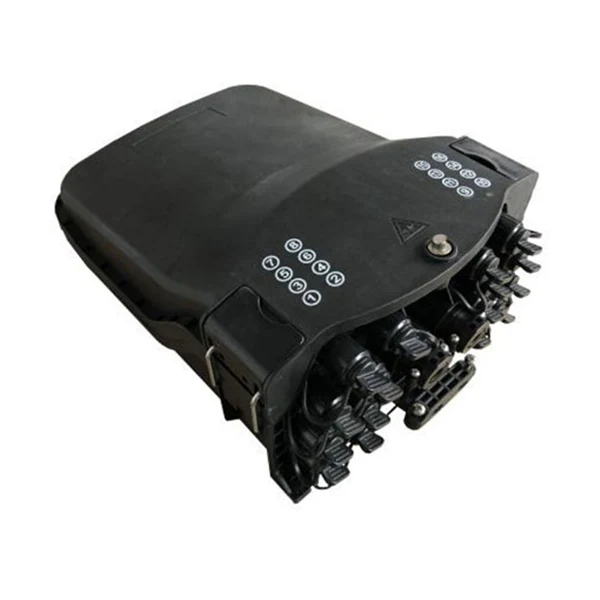

48 Rozvodná krabice s předkonektorovým optickým kabelem s vláknovým jádrem

48 Fibre Core pre-konektorová optická kabelová distribuční krabice od Orientalfiber je řešení na profesionální úrovni navržené pro zefektivnění zavádění sítí FTTX. Tato rozvodná skříň jako vlajkový produkt společnosti Jiangsu Xuben Photoelectric Technology Co., Ltd integruje spojování, rozdělování a koncové připojení vláken do jediného pouzdra s vysokou odolností.

Odeslat dotaz

Popis výrobku

48jádrový předkonektorový distribuční box optických kabelů je navržen speciálně pro scénáře venkovního telekomunikačního inženýrství. Vyvinutý v souladu s inženýrskými standardy čínského výrobce Orientalfiber klade hlavní důraz na spolehlivost konstrukce a dlouhodobou provozní stabilitu. Skříň produktu je vyrobena z vysoce pevných materiálů PP nebo PC+ABS, které nabízejí robustní odolnost vůči vodě, prachu a stárnutí. S krytím IP65 zajišťuje stabilitu interních optických spojení i ve složitých a náročných prostředích. Vnitřní struktura byla optimalizována tak, aby usnadnila efektivní řízení poloměru ohybu vlákna a řádné vedení kabelů; obsahuje předpřipojené adaptéry a podporuje různé konfigurace spojovacích zásobníků, čímž zvyšuje efektivitu instalace a zjednodušuje postupy údržby. Díky podpoře více způsobů instalace – včetně montáže na sloup, umístění do antény a montáže na stěnu – je tato rozvodná skříň ideálně vhodná pro aplikace FTTH a širokou škálu požadavků na rozmístění venkovních optických sítí.

Technické specifikace a integrita materiálu

Pro venkovní telekomunikační infrastrukturu je zásadní životnost materiálu. TheOrientalfiber 48 Rozvodná krabice s předkonektorovým optickým kabelem s vláknovým jádremje navržen tak, aby odolal různým environmentálním stresorům bez degradace.

Materiály krytu: Vyrobeno z vysoce odolných směsí PP (polypropylen) nebo PC+ABS (polykarbonát a akrylonitrilbutadienstyren) pro vynikající mechanickou ochranu.
Odolnost vůči životnímu prostředí: Navrženo tak, aby bylo odolné proti vlhkosti, vodě, prachu a stárnutí.
Ochrana proti vniknutí: Stupeň ochrany dosahuje IP65, což zajišťuje, že vnitřní součásti zůstanou suché a funkční během silného deště nebo podmínek vysoké vlhkosti.

Technická architektura a řízení kapacity

Vnitřní dispozice48 Rozvodná krabice s předkonektorovým optickým kabelem s vláknovým jádremse zaměřuje na ochranu proti poloměru ohybu a organizované vedení kabelů, aby se zabránilo zeslabení signálu a únavě z údržby.

Konfigurace vstupu/výstupu: Obsahuje 1 oválný vstupní bod optického kabelu a 2 odbočné kabelové vstupy, což umožňuje všestrannou správu páteřních kabelů.
Rozhraní adaptéru: Je vybaveno 16 předem připojenými adaptéry, které výrazně zkracují čas potřebný pro instalaci v terénu a náklady na práci technika.
Možnosti spojovacích podnosů: K dispozici jsou dva různé typy spojovacích podnosů pro různé zvyky spojování a hustoty vláken.
Drop Cable Storage: Navrženo pro umístění volitelného úložného prostoru pro padací kabel, který je schopen spravovat až 50 metrů 5mm kulatého kabelu, což je nezbytné pro udržení čistoty na místě v rezidenčních FTTH instalacích.

Všestranné scénáře nasazení

Orientalfiberzajišťuje, že48 Rozvodná krabice s předkonektorovým optickým kabelem s vláknovým jádrempřizpůsobí se stávající infrastruktuře a nevyžaduje nákladné úpravy. Podpora více způsobů montáže umožňuje konzistentní využití hardwaru v různých terénech:

Montáž na sloup: Optimalizováno pro nasazení na venkově nebo na sloupech.
Anténa: Vhodné pro nadzemní kabely mezi budovami.
Nástěnné: Určeno pro městské MDU (Multi-Dwelling Unit) nebo fasády průmyslových budov.

Popis

Předkonektorová optická rozvodná skříň jako nejpokročilejší zařízení distribučního uzlu sítě FTTX poskytuje rychlé a spolehlivé připojení, dobrou ochranu a správu sítě FTTX.

Vyhovují standardům

Předkonektorová kabelová rozvodná skříň z optických vláken se 48 jádry je navržena, vyrobena a testována podle norem takto:

ITU-T G.652	Charakteristika jednovidového optického vlákna
IEC 60794-1-1	Optické optické kabely-část 1-1: Obecná specifikace-obecná
IEC 60794-1-2	Optické optické kabely-část 1-2: Obecná specifikace-základní test optických kabelů postup

Specifikace

Model: XB-16SX	Specifikace	Poznámka

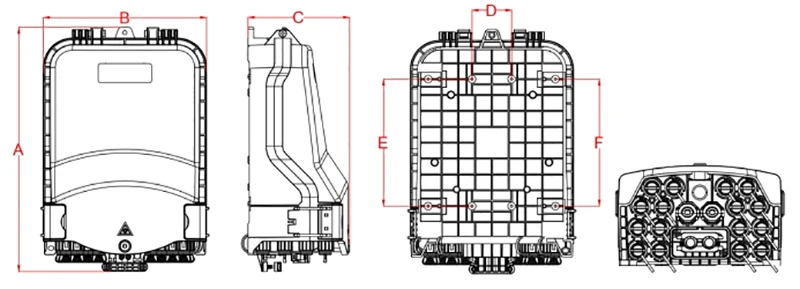

Externí rozměr (mm)	319,3214133(ABC)
Instalace pozice otvoru (mm)	52166166(DxExF)
Barva	PANTONE 428C	Přizpůsobitelné
Velikost a množství otvoru pro optický kabel	1 oválný vstup pro optický kabel, 2 odbočky vstupy pro optický kabel a 16 předem připojených adaptérů
Fusion kapacita (Max)	48	Zásobník A ,12x4=48, 2 vrstvy teplem smrštitelná ochranná manžeta spoje.
	64	Zásobník B, 8x8=64, 1 vrstva teplem smrštitelná ochranná manžeta spoje.
	96	Zásobník C, 8x12=96, 1 vrstva teplem smrštitelná ochranná manžeta spoje.
	96	Zásobník D, Zásobník E, 24x4=96, 2 vrstvy teplem smrštitelná ochranná manžeta spoje.
Micro PLC Splitter	1x2	Rozměr štípačky: 60x7x4mm. Lze instalovat do typu A a typu E spojovací zásobník, 1 PC na spojovací zásobník.
	1x4
	1x8
	1*16	Rozměr štípačky: 60x12x4mm. Lze instalovat do typu A-1, a typ E-1 spojovací zásobník, 1 PC na spojovací zásobník.
do největší průměr kabelu (mm)	ᴓ8~18
Maximální velikost otvoru pro větev (mm)	ᴓ16
IP úroveň ochrany	IP65
Hořlavost	HB (konvenční)	lze přizpůsobit podle požadavky
Neutrální test solnou mlhou (NSS)	48 h	lze přizpůsobit podle požadavky
