Dielektrický samonosný anténní optický kabel ADSS

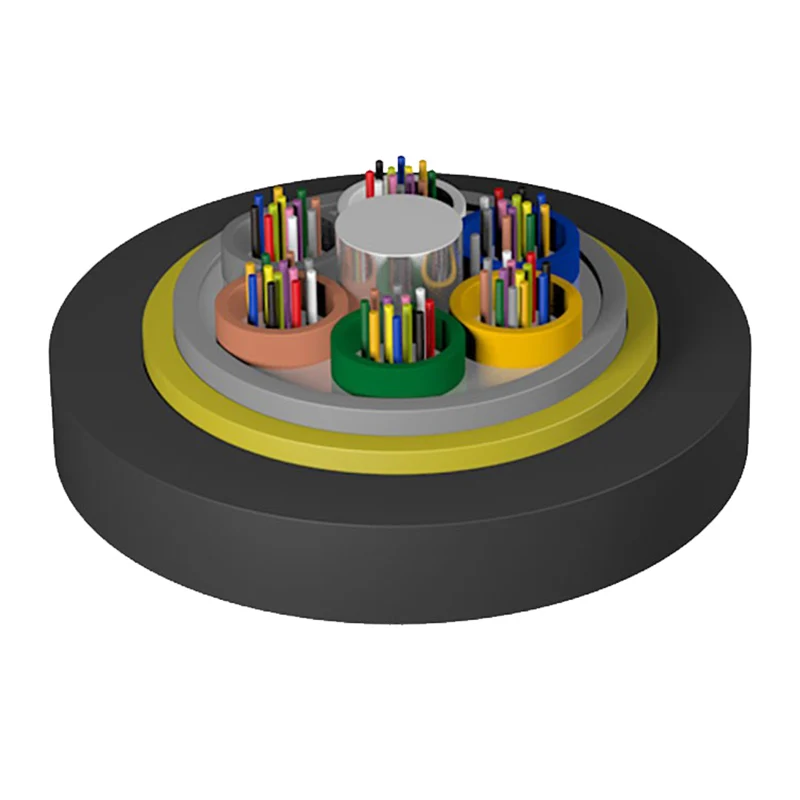

Veškerý dielektrický samonosný vzdušný optický kabel ADSS využívá strukturu volné trubkové vrstvy a 250μm optické vlákno je opláštěno volnou trubicí vyrobenou z materiálu s vysokým modulem a volná trubice je naplněna vodotěsnou směsí. Volná trubka (a plnicí lano) jsou stočeny kolem nekovového jádra středové výztuže (FRP), aby vytvořily kompaktní jádro kabelu, a mezera v jádru kabelu je vyplněna tukem zabraňujícím vodě. Jádro kabelu je extrudováno s polyetylenovým (PE) vnitřním pláštěm, poté je pokryto aramidem pro vyztužení a nakonec je extrudováno s vnějším pláštěm z polyetylenu (PE) nebo vnějším pláštěm s elektrickým sledováním (AT).

Odeslat dotaz

Popis výrobku

Engineering Excellence and Manufacturing Foundation

VýrobaDielektrický samonosný anténní optický kabel ADSSje zaměřen na ducha řemesla. Naše skupina provozuje čtyři specializovaná zařízení – pokrývající vnitřní/venkovní kabely, komponenty ODN a síťová zařízení – což zajišťuje, že každý komponent splňuje přísné mezinárodní standardy.

Certifikovaná kvalita: Naše výrobní procesy postupně získaly certifikáty ISO9001 a ISO45001.
Globální uznání: Produkty Orientalfiber jsou široce využívány telekomunikačními operátory a průmyslem v oblasti rádia/televize po celém světě, což dokazuje jejich spolehlivost ve velkých inženýrských projektech.

Základní technická struktura

TheDielektrický samonosný anténní optický kabel ADSSvyužívá důmyslnou pramennou strukturu volné trubky. Tato konstrukce zajišťuje, že 250μm optická vlákna jsou chráněna v trubicích s vysokým modulem naplněným speciální vodotěsnou směsí.

Pevnostní člen: Nekovové středové jádro FRP (Fiber Reinforced Plastic) zabraňuje elektromagnetické indukci.
Blokování vody: Jádro kabelu je vyplněno tukem blokujícím vodu, aby se zabránilo vnikání vlhkosti.
Výztuž: Vysokopevnostní aramidové příze jsou použity k zajištění potřebného napětí pro anténní instalace s dlouhým rozpětím.
Vnější ochrana: V závislosti na intenzitě elektrického pole dodáváme vnější plášť z polyetylenu (PE) nebo anti-tracking (AT).

Perspektiva zadávání zakázek: Řešení problémů s konektivitou

1. Instalace a účinnost živého vedení

Hlavním problémem při zavádění sítě jsou náklady na výpadky napájení. TheDielektrický samonosný anténní optický kabel ADSSzOrientalfiberlze instalovat bez vypnutí napájení, což výrazně snižuje provozní prostoje a mzdové náklady pro poskytovatele služeb.

2. Odolnost vůči prostředí a mechanická pevnost

S maximálním rozpětím přesahujícím 1000 m je tento kabel navržen tak, aby vydržel velké zatížení ledem a vysokou rychlost větru. Jeho lehká konstrukce snižuje mechanické zatížení stávajících stožárů a podpěr a zajišťuje, že strukturální integrita elektrického vedení zůstane nedotčena.

3. Vysokonapěťová kompatibilita a dlouhá životnost

TheDielektrický samonosný anténní optický kabel ADSSje speciálně navržen pro prostředí s vysokým napětím. U vedení 110 kV a 220 kV použití našeho pláště AT (Anti-tracking) zabraňuje elektrické erozi a podporuje projektovanou životnost více než 30 let.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Technické parametry

Ref. Vnější průměr (mm)	Ref. Hmotnost (kg/km)		Rec. Denní Max. Pracovní napětí (kN)	Maximální povolené pracovní napětí (kN)	Break Síla (kN)	Člen síly CSA (mm2)	Modul pružnosti (kN/mm2)	Koeficient tepelné roztažnosti ×10-6/K	Vhodné rozpětí (norma NESC, m)
Ref. Vnější průměr (mm)	PE plášť	AT Sheath	Rec. Denní Max. Pracovní napětí (kN)	Maximální povolené pracovní napětí (kN)	Break Síla (kN)	Člen síly CSA (mm2)	Modul pružnosti (kN/mm2)	Koeficient tepelné roztažnosti ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Skladovací/provozní teplota: -40℃-+70℃

Optické vlastnosti

Typ optického vlákna	(+20℃)				šířku pásma		numerickou aperturou	Odřízněte vlnovou délku optického kabelu
Typ optického vlákna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	numerickou aperturou	Odřízněte vlnovou délku optického kabelu
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤ 0,40 dB/km	≤ 0,23 dB/km	---	---	---	≤1450nm
50/125 um	≤ 3,3 dB/km	≤ 1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 NA	---
62,5/125 um	≤ 3,5 dB/km	≤ 1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 NA	---

Poznámka:

A. V tabulce je uvedena pouze část ADSS kabelů, ADSS kabely s jinými rozpětími lze poptat u prodejců.

b. Specifikace v tabulce platí za podmínky, že neexistuje žádný výškový rozdíl a průhyb instalace je 1%

C. Počet vláken je 2 až 72, identifikace vláken odpovídá národní normě

Použití: Samonosná anténa

Klíčové vlastnosti a výkon

Optimální rozměry: Malé průměry kabelů snižují dopad faktorů prostředí, jako je vítr a led.

Vynikající vlastnosti v tahu: Přesné množství aramidové příze je vypočítáno pro každý projekt tak, aby splňovalo specifické požadavky na rozpětí.

Shoda: Náš kabel ADSS plně vyhovuje standardům IEEE 1222 a IEC 60794-1.

Tepelná stabilita: Udržuje vynikající výkon v širokém rozsahu provozních teplot.

Strategické aplikace

Celodielektrický samonosný anténní optický kabel ADSS je preferovanou volbou pro:

Telekomunikace: Přenos dat na úrovni nosičů a místní sítě.

Energetické společnosti: Vysokonapěťová přenosová vedení různých úrovní (10 kV až 220 kV).

Průmyslová infrastruktura: Přední připojení v oblasti elektrické energie, železniční dopravy a dálnic.

Často kladené otázky (FAQ)

Otázka: Jak se určuje materiál vnějšího pláště pro různé úrovně napětí?

Odpověď: Pro vedení 10 kV a 35 kV se obvykle používá polyetylénový (PE) plášť. Pro vedení 110 kV a 220 kV vypočítáme intenzitu elektrického pole v závěsném bodě a použijeme vnější plášť AT (Anti-tracking), abychom zabránili degradaci.

Otázka: Jaká je maximální rozpětí kabelů ADSS Orientalfiber?

Odpověď: I když se rozpětí liší podle požadavků projektu, celodielektrický samonosný anténní optický kabel ADSS může být navržen pro rozpětí přesahující 1000 m.

Otázka: Lze tento kabel použít na stávajících napájecích věžích?

A: Ano. Vzhledem k tomu, že je lehký a nekovový, je ideální pro přidání komunikačních možností ke stávající infrastruktuře distribuce energie a přenosu bez výrazného zvýšení hmotnosti.
