Obrázek 8 Optický kabel

Základní přehled

Orientalfiber Figure 8 Fiber Optic Cable je samonosný stropní optický komunikační produkt nezávisle vyvinutý a vyrobený společností Jiangsu Xuben Photoelectric Technology Co., Ltd. Tento produkt je navržen tak, aby splňoval požadavky kladené na dlouhé vzdálenosti a vysokou stabilitou v oblasti komunikace, energetiky, železniční dopravy a dalších průmyslových odvětví, integroval vynikající mechanické vlastnosti, vodotěsný výkon a konstrukční pohodlí, a je to nákladově efektivní volba pro hromadné nákupy a nákladově efektivní inženýrské aplikace.

Základní struktura produktu

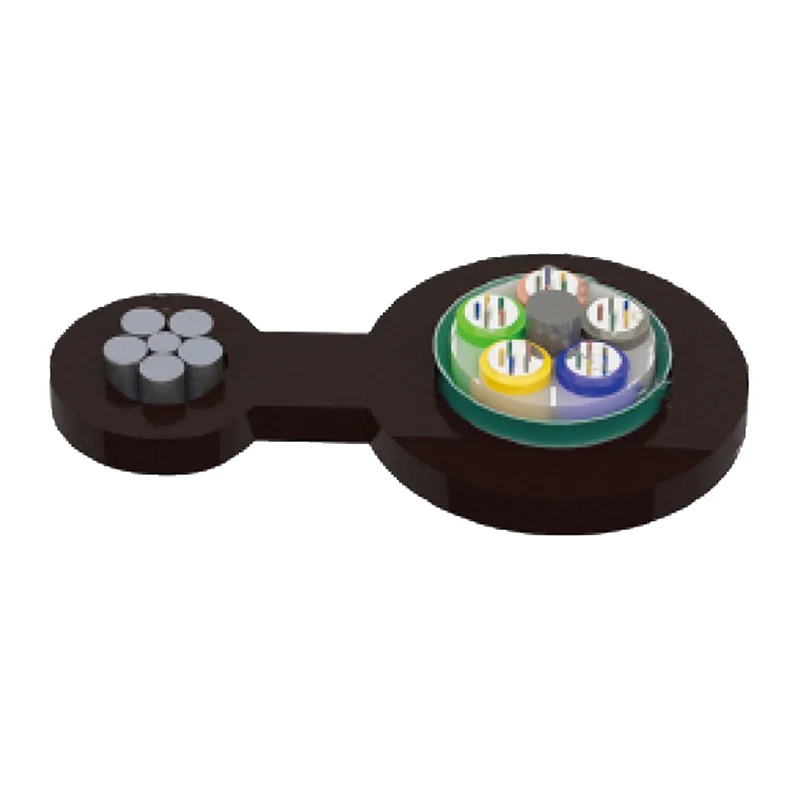

Optický kabel Orientalfiber Figure 8 má standardizovaný a praktický konstrukční design: 250μm optické vlákno je umístěno ve volné trubici vyrobené z materiálu s vysokým modulem a volná trubice je plně vyplněna speciální vodotěsnou směsí. Kovový centrální výztužný člen je umístěn v jádru kabelu, přičemž volná trubka a plnicí lano jsou omotané kolem něj, aby vytvořily kompaktní kruhové jádro kabelu. Jádro kabelu je podélně pokryto vrstvou hliníkové pásky potažené plastem (APL) a je integrálně spojeno s prameny ocelového drátu, aby vytvořilo polyethylenový plášť ve tvaru 8, což je hlavní strukturální výhoda kabelu z optických vláken Figure 8.

Klíčové výhody produktu pro zákazníky z oblasti nákupu

Vysoká pevnost v tahu a konstrukční pohodlí

Lankový ocelový drát konfigurovaný v kabelu z optických vláken Obrázek 8 poskytuje ultra vysokou pevnost v tahu a podporuje přímé samonosné pokládání nad hlavou. Tato konstrukce eliminuje potřebu dalších pomocných nosných komponent ve strojírenské výstavbě, efektivně snižuje náklady na instalaci na místě a náklady na materiál a zkracuje celkovou dobu výstavby u rozsáhlých zakázek.

Stabilní mechanická a teplotní adaptabilita

Optický kabel Obrázek 8 má vynikající mechanický výkon a širokou teplotní toleranci, takže se přizpůsobí složitým venkovním prostředím, jako jsou vysoké teploty, nízké teploty a vítr. Udržuje stabilní přenosový výkon při dlouhodobém venkovním provozu, snižuje poruchovost a pozdější náklady na údržbu komunikačních linek, což je rozhodující pro dlouhodobý provoz projektu.

Vynikající voděodolnost a odolnost proti vlhkosti

Na kabel z optických vláken podle obrázku 8 je použito několik vodotěsných technologií, aby byla zajištěna dlouhodobá spolehlivost: centrální pevnostní člen je vyroben z ocelového drátu, volná trubka je vyplněna speciální vodotěsnou směsí, jádro kabelu je 100% plně vyplněno a je přidána bariéra proti vlhkosti APL. Vícevrstvá vodotěsná struktura účinně blokuje pronikání vody a vlhkosti, chrání vnitřní optické vlákno a prodlužuje životnost kabelu.

Vysoce pevné ochranné materiály

Volná trubice kabelu z optických vláken Obrázek 8 používá vysoce pevné materiály odolné proti hydrolýze, které odolávají chemické korozi a fyzickému poškození ve složitém prostředí. Speciální směs pro plnění trubic poskytuje cílenou ochranu optického vlákna, zabraňuje zeslabení signálu a poškození způsobenému vnější extruzí a vibracemi a zajišťuje stabilní přenos dat.

Normy shody

Orientalfiber Obrázek 8 Optický kabel (typ GYTC8A) plně vyhovuje mezinárodním a domácím průmyslovým normám YD/T 1155 a IEC 60794-1. Všechny produkty procházejí před opuštěním továrny přísnou kontrolou kvality, splňují standardní požadavky globálního nákupu komunikačního inženýrství a přizpůsobují se nabídkovým a aplikačním standardům různých zemí a regionů.

Konstrukční komponenty

Kompletní struktura optického kabelu Orientalfiber Figure 8 se skládá z 9 hlavních součástí, z nichž každá má jasné funkční umístění, aby byla zajištěna celková výkonnost produktu:

1. Splétané dráty
2. PE plášť
3. Vlákno
4. Směs pro plnění trubek
5. Uvolněná trubka
6. Směs na plnění kabelů
7. Centrální člen síly
8. APL
9. PE plášť

Aplikační scénáře na obrázku 8 Optický kabel

Orientalfiber Obrázek 8 Optický kabel je široce používán u domácích i zahraničních telekomunikačních operátorů, rozhlasových a televizních komunikačních a informačních přenosových systémů. Je také vhodný pro přenos dat v místní síti, stejně jako pro průmyslová front-end připojení v elektroenergetice, železniční dopravě, dálnicích a dalších odvětvích infrastruktury. Samonosný design výrobku z něj dělá preferovaný optický kabel pro venkovní pokládání nad hlavou v dálkových a venkovských oblastech.

Technické parametry

Skladovací/provozní teplota: -40℃-+70℃

Optické vlastnosti

Poznámka:

A. Přípona Xn označuje typ vlákna

b. Barevná uspořádání vlákna a trubice jsou specifikována v identifikační tabulce barev

C. Kabel by neměl být skladován ve venkovním prostředí déle než 6 měsíců, aby byl kabelový naviják v dobrém stavu

Použití: Samonosná anténa

FAQ

Otázka 1: Jaká je hlavní výhoda optického kabelu Orientalfiber Obrázek 8 pro hromadné nákupy?A1: Kabel z optických vláken Obrázek 8 se vyznačuje samonosnou konstrukcí, která snižuje náklady na stavbu; využívá vícevrstvý vodotěsný design s vysokou stabilitou; produkt splňuje dvojí standardy a výrobce má kompletní výrobní systém, který zajišťuje stabilní dodávky a konzistentní kvalitu pro velkoobjemové zakázky.

Otázka 2: Je optický kabel podle obrázku 8 vhodný pro dlouhodobé venkovní použití? A2: Ano. Výrobek má vynikající mechanickou a teplotní odolnost, sladěný s vodotěsným a vlhkotěsným konstrukčním designem a může pracovat stabilně v dlouhodobém venkovním prostředí pro pokládání nad hlavou.

Otázka 3: Podporuje kabel z optických vláken podle obrázku 8 přizpůsobené zadávání zakázek pro inženýrské projekty? A3: Ano. Jako profesionální výrobce optických kabelů může Orientalfiber poskytovat cílené služby přizpůsobení struktury a parametrů pro kabel z optických vláken Figure 8 podle skutečných potřeb projektů inženýrských zakázek.
