Víceúčelový distribuční kabel optických vláken (≥24F)

Kabel optických vláken s víceúčelovými distribučními vlákny (≥24F) používá vícejádrové podjednotky (φ900 μm optického vlákna, aramidové vyztužení), prvky nekovové centrální vyztužení, jádro optických kabelů je zkrouceno jádrem centrálního výztuže a jádro s nízkým obložením) nebo je zkroucené jádro s nízkým obložením. (LSZH, nízký kousek, bez halogenu, retardant plamene) je na vnější straně extrudován.

Odeslat dotaz

Popis výrobku

Charakteristiky

Struktura člena nekovová síla zajišťuje, že kabel vydrží větší pevnost v tahu

Pevné nárazníkové vlákno má vynikající výkonnost plamene

Aramidová příze jako člen síly způsobuje, že kabel má vynikající pevnost v tahu

Vnější materiál je odolný vůči korozi, vodotěsný, UV rezistentní, plamen-retardantní a šetrný k životnímu prostředí.

Aplikace

Účel distribuce kabelů

Distribuční kabel páteře v budově

Více optických vláken

Standardy

Splňte standardy YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 atd. Kromě běžných PVC produktů existují také produkty, které prošly certifikacemi UL OFNR a OFNP. Produkty LSZH používají různé materiály k splnění IEC60332-1 nebo IEC60332-3C.

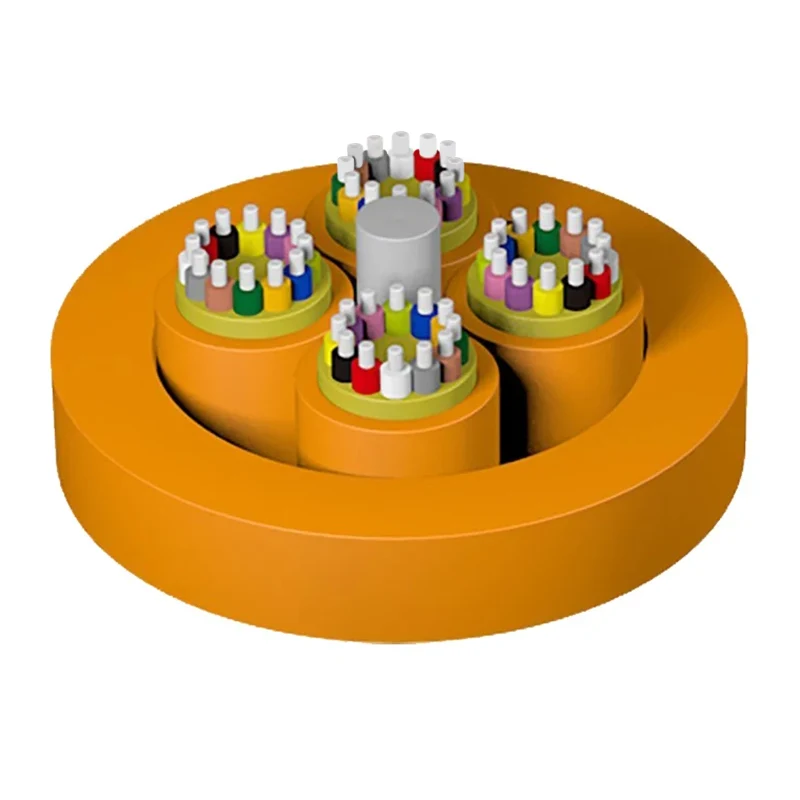

Kresba struktury

1. vlákno

2. dílčí jednotka

3. aramidová příze

4. Člen centrální síly

5. bunda

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Technické parametry

Kabelový model	Průměr kabelu (Ref) (MM)	Hmotnost kabelu (Ref) (kg/km)		Pevnost v tahu Dlouho/krátkodobý (N)	Rozdrcení odporu Dlouho/krátkodobý (N/100 mm)	Poloměr ohýbání Dynamic/static (MM)
Kabelový model	Průměr kabelu (Ref) (MM)	PVC bunda	LSZH bunda	Pevnost v tahu Dlouho/krátkodobý (N)	Rozdrcení odporu Dlouho/krátkodobý (N/100 mm)	Poloměr ohýbání Dynamic/static (MM)
24	12,3 ± 0,5	117	124	200/660	300/1000	20d/10d
36	14,5 ± 0,5	171	180	200/660	300/1000	20d/10d
48	14,8 ± 0,5	161	170	400/1320	300/1000	20d/10d
72	17,5 ± 0,5	244	254	400/1320	300/1000	20d/10d
96	20,7 ± 0,5	351	366	400/1320	300/1000	20d/10d
144	24,8 ± 0,5	443	451	400/1320	300/1000	20d/10d

Optické charakteristiky

Typ vlákna	Útlum				OFL	Efektivní šířka pásma režimu	10 Gbit/S Ethernet Délka odkazu	Minimální poloměr ohybu
Stav	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Typická hodnota	Maximální hodnota	Typická hodnota	Maximální hodnota		850/1300nm	850nm	850nm	/
Jednotka	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1,5	≥ 500/500	---	---	30
62,5/125	---	---	3.0/1.0	3.5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1,5	≥1500/500	≥2000	≤ 300	30
OM4	---	---	3.0/1.0	3.5/1,5	≥ 3500/500	≥ 4700	≤550	30

Transport/ skladování/ provozní teplota: -20 ℃ -+60 ℃, instalační teplota: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
