Jak nainstalovat bezpilotní optiku vlákna?

Instalační opatření

1. Instalace optických disků z optických vláken, výstupní tryska z optického disku by měla být od vrtule co nejdále, ale aby byla věnována zvláštní pozornost gravitaci letadla. Těžiště letadla by měla být věnována zvláštní pozornost.

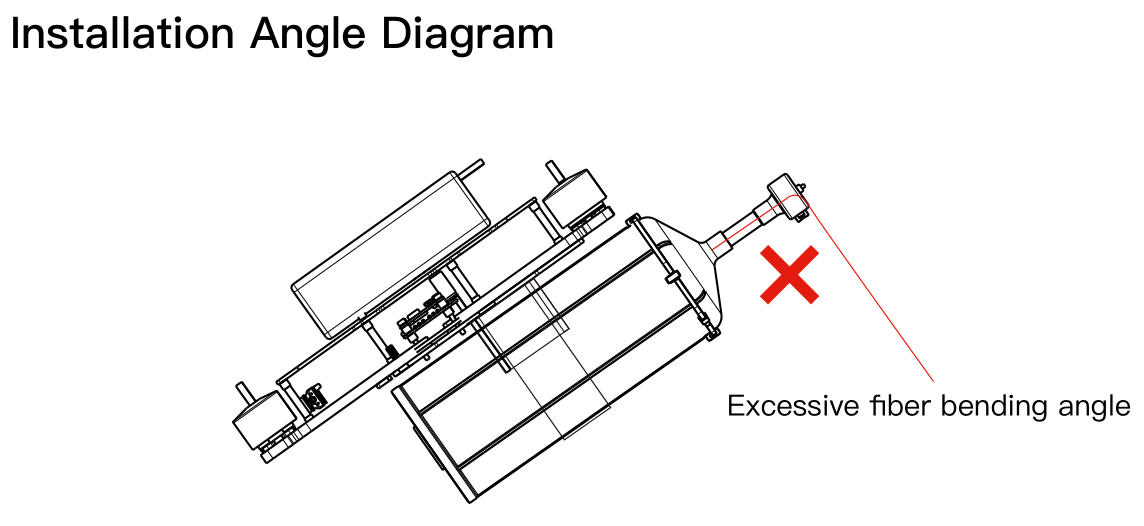

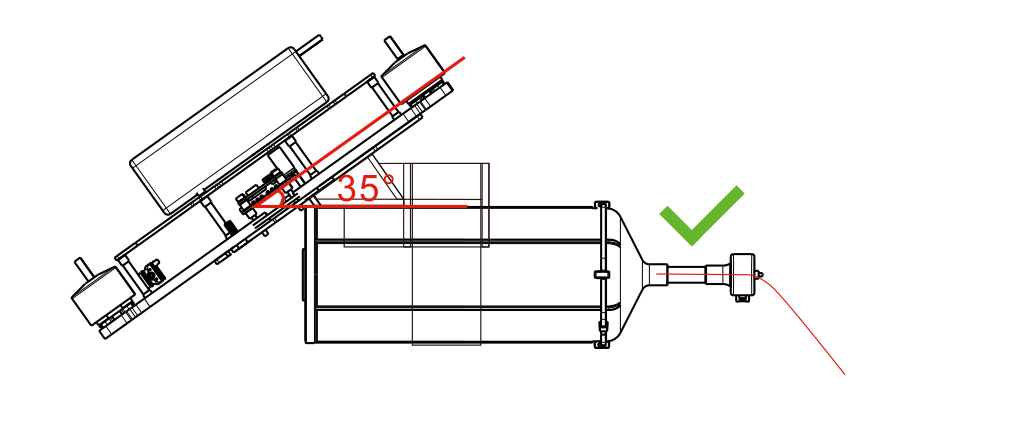

1. Instalace optického disku vlákna by měla být založena na úhlu náklonu letadla, montážní konzola by měla být vyhrazena pro určitý úhel (jak je znázorněno na obrázku). Instalace Montážní úhel by měl být blízko úhlu náklonu, takže úhel výstupu z optického disku vlákna je vodorovný.

1. Vinutí z optických vláken používá speciální lepidlo, prvních 200 metrů vzdálenosti je oblast aplikací lepidla, v této oblasti by měla být rychlost letu ovládána konstantní rychlostí 0,5 mph. Rychlost letu letadla by měla být ovládána do 30 km/h nebo 8 m/s, aby se zabránilo vysokorychlostnímu letu v lepidlu.

Příprava před použitím optického disku

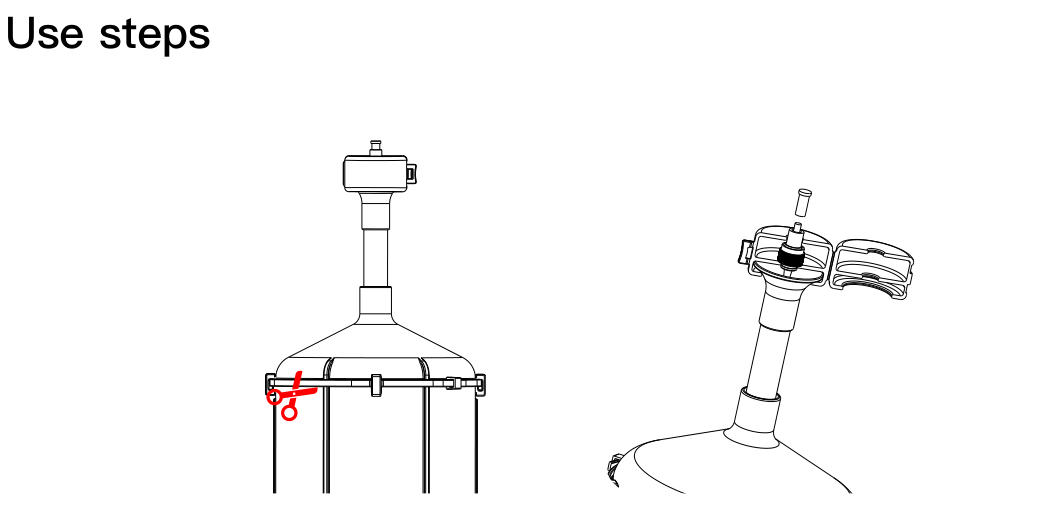

1. Nezapomeňte odstranit vazbu na ochranu dopravy a 4 ochranné snímky před použitím disku optických vláken.
2. (POZNÁMKA: Neberejte přezku přímo z vlákna, bude porušena.)
3. Před použitím musí optický port optických vláken optického vlákna FC optickým vláknem, který je třeba odstranit, nakreslete optické vlákno do pozemního konce modulu.

Bezdrátové připojení na boku země

1. Připojte kabel SH1.0 z terminálu oblohy k letovému ovladači, jak je uvedeno v diagramu „režim pozemního terminálu 1 (bezdrátový)“.
2. Připojte pozemní linku SH1.0 k přijímači a vysílač mapy.
3. Opravte konec oblohy a optický disk vlákna, věnujte pozornost trysky optické vlákna co nejdále od vrtule UAV, abyste zabránili zamotané nehodě.
4. Připojte kabelový svazek z optických vláken, připojte porty FC na obou koncích optického disku s vláknem k portu FC na konci oblohy a port FC na konci země a všimněte si, že konec trysky je připojen k portu FC na zemi.

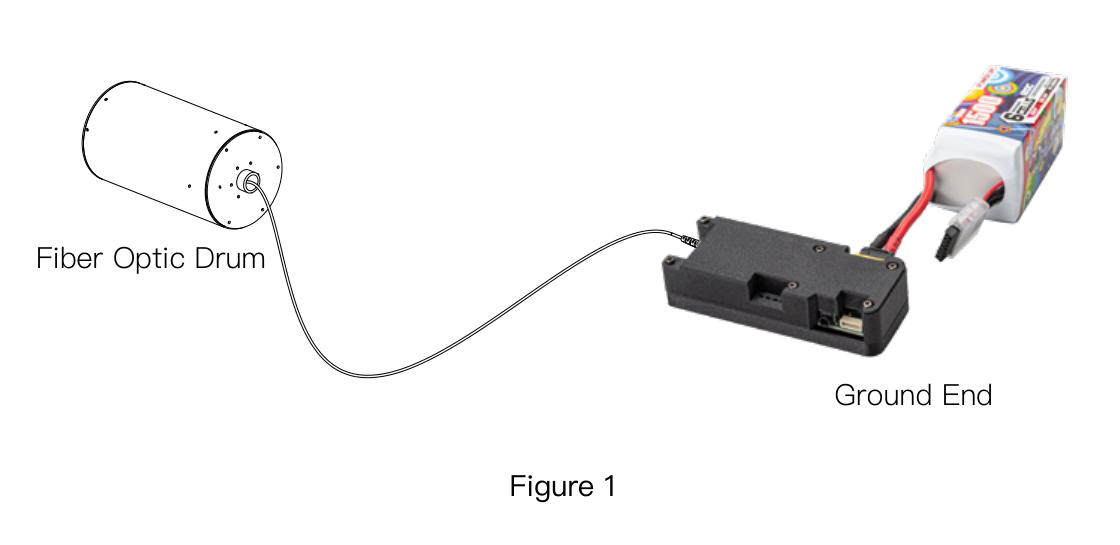

5. Po plném nabití vložte lithiovou baterii pozemního konektoru do konektoru na konci. (Jako obrázek 2)

Opatření

1. Vstupní napětí 11.1-26V je v bezpečném rozsahu, nepřesahujte ani nespadají pod mezní napětí, nepřevádějte kladné a negativní póly.
2. Nevytvářejte kruh optického skládacího vlákna, aby se zabránilo řezání ostrými předměty a vedly k rozbití vlákna.
3. Věnujte pozornost ochraně konektorů optických vláken a rozhraní FC, vyhýbejte se prachu a oleji a vodě, ušetříte kryt ochrany rozhraní dobře zkroucené.
4. Uložte v chladné, suché a světle odolné oblasti.
5. Struktura přesnosti optického disku, jemně vezměte a vložte, vertikální úložiště.
