Lanková trubice z kompozitního optického vlákna nadzemní zemnící vodič

Orientalfiber Stranded-tube Optical Fiber Composite Overhead Ground Wire (OPGW) je multifunkční horní hybridní kabel od Orientalfiber, spolehlivého čínského výrobce a dodavatele. Tento OPGW integruje optická vlákna do struktury lankové trubice, která slouží jak jako horní zemnící vodič, tak jako vysokokapacitní optické komunikační médium. Je navržen tak, aby zajistil stabilní přenos dat, silný mechanický výkon a dlouhodobou odolnost v prostředích režijního nasazení. Produkt je vhodný pro energetické sítě, železnice a další infrastrukturní projekty, kde je nezbytná kombinovaná ochrana před bleskem a spolehlivost komunikace.

Odeslat dotaz

Popis výrobku

V moderní výstavbě elektrické sítě nebyla poptávka po simultánním vysokonapěťovém přenosu a vysokorychlostním přenosu dat nikdy vyšší.Orientalfibernabízí specializovanéLanková trubice z kompozitního optického vlákna nadzemní zemnící vodič (OPGW), sofistikovaný hybridní kabel navržený tak, aby nahradil tradiční stíněné vodiče. Integrací optických vláken do splétané kovové struktury poskytuje naše OPGW řešení s dvojí funkcí: poskytuje spolehlivou ochranu před bleskem pro vedení vysokého napětí a zároveň slouží jako páteř pro telekomunikace a automatizaci sítě.

Definice produktu: Dual-Role Infrastructure

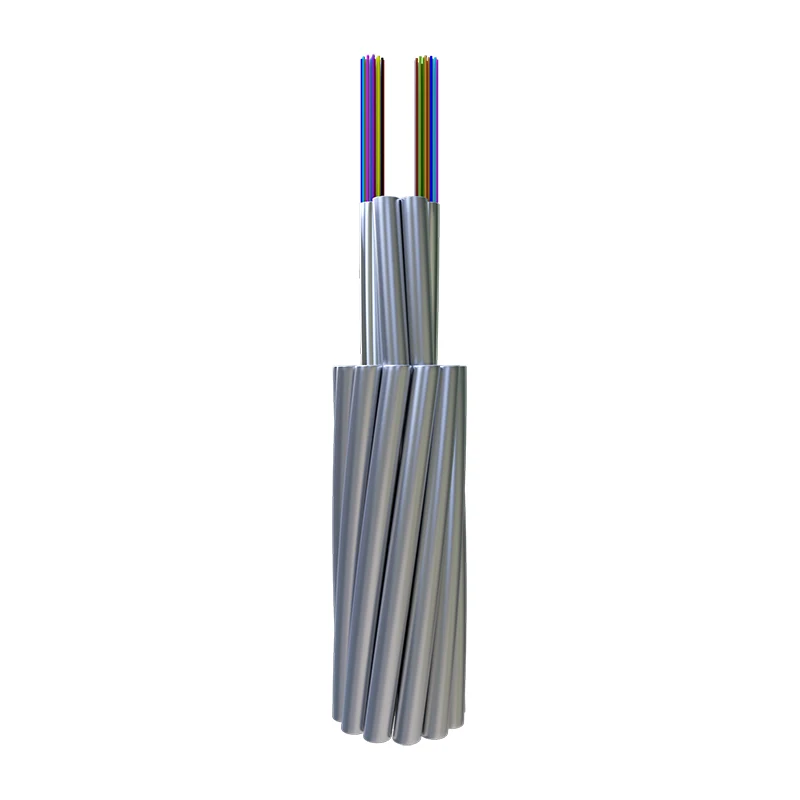

TheLanková trubice z kompozitního optického vlákna nadzemní zemnící vodičje nadzemní kabel, který plní funkce běžného zemnicího vodiče (chrání přenosové vedení před úderem blesku a zkratovými proudy) a zároveň obsahuje optická vlákna pro přenos dat. Tento splétaný design umožňuje vyšší počet vláken a větší odolnost, což z něj činí preferovanou volbu pro výstavbu páteřní sítě v sektoru energetických služeb.

Strategická hodnota pro nákup a inženýrství

VýběrOrientalfiberjako váš dodavatelský partner zajišťuje, že vaše infrastruktura splňuje přísné požadavky energetického prostředí roku 2026. Mezi hlavní výhody nákupu patří:

Vysoká hustota vláken:Naše konstrukce s lankovými trubicemi pojme podstatně více vláken než verze s centrálními trubicemi, což podporuje budoucí rozšíření sítě pro 5G a smart grid IoT.
Optimalizovaná zkratová kapacita:Navrženo tak, aby zvládlo vysoké poruchové proudy bez narušení integrity optických vláken uvnitř.
Snížené náklady životního cyklu:Se životností odpovídající samotné přenosové linceLanková trubice z kompozitního optického vlákna nadzemní zemnící vodičsnižuje potřebu časté údržby nebo upgradů.
Globální logistika a měřítko:S roční produkcí 20 milionů USD poskytujeme výrobní rozsah nezbytný pro podporu projektů infrastruktury na národní úrovni 500 kV a 750 kV.

Technické vlastnosti a výkonnostní výhody

TheOrientalfiberOPGW je vyrobeno s přesností, aby bylo zajištěno, že se mu bude dařit i v těch nejnestabilnějších venkovních prostředích:

Mechanická stabilita:Přesné řízení procesu zajišťuje, že vlákna zůstávají bez pnutí i při silném větru, zatížení ledem nebo při vysokých instalačních silách v tahu.
Tepelná ochrana:Lankové trubice jsou naplněny speciálními sloučeninami, které chrání vlákna před extrémním teplem generovaným během zkratových událostí na elektrickém vedení.
Odolnost proti korozi:Díky použití hliníkem plátované oceli (ACS) a drátů z hliníkové slitiny je kabel vysoce odolný vůči degradaci prostředí v pobřežních nebo průmyslových oblastech.
Možnosti velkého průměru:Speciálně navrženo tak, aby vyhovovalo mechanickým požadavkům nových vysokonapěťových přenosových systémů (110 KV až 750 KV).

Podrobné specifikace a parametry návrhu

Technická konfiguraceLanková trubice z kompozitního optického vlákna nadzemní zemnící vodičlze přizpůsobit na základě konkrétního rozpětí a elektrických požadavků projektu:

Funkce	Standardní specifikace	Provozní výhoda
Stupeň napětí	110KV, 220KV, 500KV, 750KV	Univerzální pro regionální a národní sítě.
Počet vláken	Až 144 vláken (nebo více na vyžádání)	Podporuje masivní datovou propustnost.
Materiálové složení	ACS (hliníková ocel) + AA (hliníková slitina)	Vysoký poměr pevnosti a hmotnosti.
Soulad se standardy	IEEE 1138, IEC 60794-4	Zajišťuje globální interoperabilitu a bezpečnost.

Základní aplikace: Posílení Smart Grid

TheLanková trubice z kompozitního optického vlákna nadzemní zemnící vodičzOrientalfiberje kritickou součástí v několika klíčových sektorech:

Vysokonapěťový přenos:Primární zemnící vodič pro nově vybudovaná vedení 220KV a 500KV, který nabízí stínění a uzemnění před bleskem.
Komunikace s napájecím nástrojem:Monitorování trafostanic v reálném čase, dálkové měření a ochranné relé.
Broadband Backhaul:Pronájem přebytečné optické kapacity telekomunikačním operátorům pro přenos dat na venkově nebo na dlouhé vzdálenosti.
Správa inteligentních sítí:Usnadnění komunikace s nízkou latencí potřebnou pro automatickou detekci chyb a samoopravu sítě.

Charakteristika

● Přesné řízení procesu pro zajištění dobrého mechanického a teplotního výkonu

● Větší průměr a více optických vláken

● Stabilní konstrukce a vysoká spolehlivost

● Vysoká pevnost v tahu a velká krátkodobá proudová kapacita

Vlastnosti optických vláken

	Útlum				Šířka pásma		Polarizace Režimová disperze
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individuální Vláknina	Design Hodnota odkazu (M=20, Q=0,01 %)
G652D	—	—	≤ 0,35 dB/km	≤ 0,21 dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
50/125μm	≤ 3,0 dB/km	≤ 1,0 dB/km	—	—	≥600 MHz.km	≥1200 MHz.km	—	—
62,5/125μm	≤ 3,5 dB/km	≤ 1,0 dB/km	—	—	≥200 MHz.km	≥600 MHz.km	—	—

Konstrukce a výkon

	Klasifikace	Materiál	Hodnota
Konstrukce	Optické vlákno	G652D/G655 atd.	2-144
	Ochranná trubka	Trubka z nerezové oceli	1,5 - 6 mm
	Stranded Line	AS drát/AA drát/Al Rod	1,5 - 6 mm
	Max. Průměr		30 mm
	Max. Průřez		500 mm²
Charakteristický	Podle norem jako DL/T 832, IEC60794-4-10, IEEE1138
	Max. Pevnost v tahu (RTS) (kN)		700
	Max. Síla v tlaku (N/100 mm)		3000
	Max. Krátká proudová kapacita (40 ℃ až 200 ℃) (kA2s)		2000
	Min. Poloměr ohybu (dynamický)		20D
	Min. Poloměr ohybu (statický)		15D
Životní prostředí Výkon	Instalace (℃)		-10 až +50
	Doprava a provoz (℃)		-40 až +65

Poznámka: D je průměr kabelu.

Specifický typ a technické údaje

Žádný.	Technické údaje
Žádný.	Typ produktu	Typ struktury	Max. Vlákno Počítat	Sekce AS Wire (mm2)	Průměr (mm)	Hmotnost kabelu (kg/km)	Míra pevnosti v tahu (kN)	20℃ DC Odpor (Ω/km)	Krátkodobá aktuální kapacita （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11/2,8/20AS, optická jednotka 2/2,5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2,8/40AS, optická jednotka 2/2,5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2,8/20AS, optická jednotka 1/2,5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2,8/40AS, optická jednotka 1/2,5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, optická jednotka 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11/3.05/20AS, optická jednotka 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12/2.8/AA , Optická jednotka 1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS＋5/2,9/20AS＋ 12/2,9/20AS, optická jednotka 1/2,8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS＋5/2,9/30AS＋ 12/2.9/30AS, optická jednotka 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS＋5/2,9/40AS＋ 12/2,9/40AS, optická jednotka 1/2,8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20AS＋4/3,0/20AS＋ 12/3.0/20AS, optická jednotka 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS＋4/3,0/30AS＋ 12/3.0/30AS, optická jednotka 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40AS＋4/3,0/40AS＋ 12/3.0/40AS, optická jednotka 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS＋5/3,0/20AS＋ 12/3.0/20AS, optická jednotka 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS＋5/3,0/30AS＋ 12/3.0/30AS, optická jednotka 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS＋5/3,0/40AS＋ 12/3.0/40AS, optická jednotka 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/20AS, optická jednotka 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS＋5/3,2/30AS＋ 12/3.2/30AS, optická jednotka 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/AA, optická jednotka 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS＋5/3,3/20AS＋ 12/3.3/20AS, optická jednotka 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS＋5/3,3/30AS＋ 12/3.3/30AS, optická jednotka 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS＋5/3,3/40AS＋ 12/3.3/40AS, optická jednotka 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, optická jednotka 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS＋4/3,3/30AS＋ 12/3.3/30AS, optická jednotka 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3,5/20AS, optická jednotka 1/3,4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3,6/20AS, optická jednotka 2/3,5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12/3,6/14AS, optická jednotka 1/3,5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3,6/20AS, optická jednotka 1/3,5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3,6/30AS, optická jednotka 1/3,5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3,6/40AS, optická jednotka 1/3,5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Optická jednotka 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Mechanické a environmentální zkušební charakteristiky

Položka	Test Metoda	Požadavky
Napětí	IEC 60794-1-2-E1 Načíst: podle struktury kabelu Ukázka délka: ne méně než 10 m, spojená délka ne méně než 100 m Doba trvání čas: 1min	40 % RTS žádné další namáhání vláken（0,01 %）, žádné další útlum (0,03dB). 60% RTS deformace vlákna ≤ 0,25 %, další útlum ≤ 0,05 dB (Ne další útlum po testu).
Rozdrtit	IEC 60794-1-2-E3 Načíst: podle výše uvedené tabulky tři body Doba trvání čas: 10min	Další útlum při 1550nm ≤0,05dB/vlákno; Žádné poškození živlů
Voda Průnik	IEC 60794-1-2-F5B Čas : 1 hodina Délka vzorku: 0,5m Voda výška: 1m	ne únik vody.
Teplota Cyklistika	IEC 60794-1-2-F1 Ukázka délka: Ne méně než 500 m Teplota rozsah: -40 ℃ až +65 ℃ Cykly: 2 Teplota doba prodlevy cyklického testu: 12h	The změna koeficientu útlumu musí být menší než 0,1 dB/km při 1550 nm.

Často kladené otázky (FAQ)

Proč je OPGW s lankovou trubkou lepší pro vedení vysokého napětí?

Konstrukce lankové trubice umožňuje větší průměr kabelu a vyšší počet vláken. Také rozděluje mechanické namáhání rovnoměrněji přes kabel, což je životně důležité pro křížení s dlouhým rozpětím používané v 500KV a 750KV vedení.

Jak Orientalfiber zajišťuje kvalitu OPGW?

Pracujeme v rámci systémů řízení jakosti ISO9001 a bezpečnostních systémů ISO45001. Každá šarže kabelů s optickými vlákny z kompozitního vrchního uzemňovacího drátu se lankovými trubicemi prochází před odesláním přísným testováním pevnosti v tahu, odolnosti proti rozdrcení a zkratu.

Lze tento kabel použít na stávajících linkách?

I když se OPGW často používá pro "nově vybudované" linky, často se používá k nahrazení stávajících tradičních zemnících vodičů během projektů modernizace sítě, aby se přidaly komunikační schopnosti na staré trasy.
