Uni-Tube nekovová 73 Světelná osvětlení pochvy Anti-Rodent z optických kabelů

Struktura Uni-Tube nekovová 73 pouzdra lehkého osvětlení proti ročnímu optickému kabelu má vložit jednorezomové optické vlákno nebo optické vlákno více režimu do volné trubice vyrobené z vysoce modulového polyesterového materiálu a trubice je naplněna nepromokavou složkou. Materiál blokování vody se přidá do volné trubice, aby se zajistil vodotěsný výkon optického kabelu. Volná trubice je zabalena FRP tyčkou a na jádru kabelu je vytlačena vrstva polyethylenového vnitřního pláště. Poté, co je pás FRP podélně zabalen, je extrudován polyethylenový vnější pochvu, aby vytvořil kabel.

Odeslat dotaz

Popis výrobku

Charakteristiky

Dobré mechanické a teplotní vlastnosti

Dobrá odolnost proti hydrolýze a vysoká pevnost

Special Special Trube plnicí sloučenina Zajistěte kritickou ochranu vlákna

Dobrá odolnost proti bočnímu tlaku a měkkost

Zabalení FRP zajišťuje pevnost v tahu kabelu a poskytuje dobrou ochranu pro volnou trubici

Zabalené z brnění FRP a FRP, aby kabel má vynikající výkon odolný proti hlodavců

Polyethylen (PE) plášť má dobrou odolnost vůči UV záření

Malý průměr, lehká hmotnost a přátelská instalace

Standardy

Kabel GYQFXTY73 vyhovuje standardním YDT 769-2010 a IEC 60794-1.

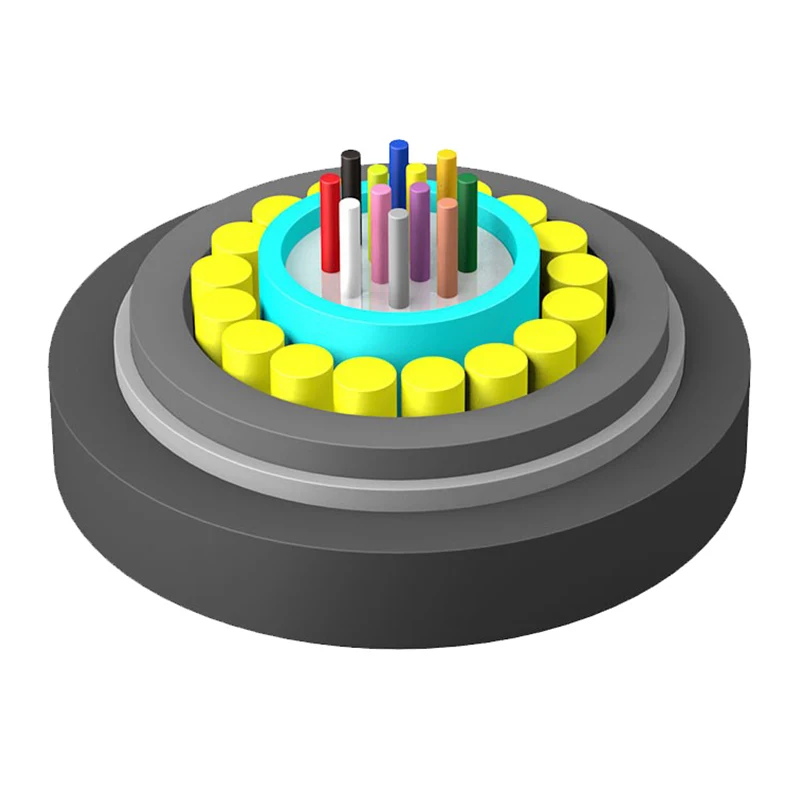

Kresba struktury

1.fibre

2. Výplňová směs

3.loose trubice

4.frp

5. Výplňový materiál

6.pe Vnitřní pochva

7. Materiál blokování vody

8.frp páska

9.PE OUTER SHEATH

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Technické parametry

Typ kabelu (Zvýšeno o 2 vlákna)	Počet vláken	Hmotnost kabelu (Ref) (kg/km)	Pevnost v tahu Dlouho/krátkodobý (n)	Rozdrcení odporu Dlouho/krátkodobý (N/100 mm)	Poloměr ohýbání Statická/dynamika (MM)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 / 20d
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Skladovací/provozní teplota: -40 ℃ -+70 ℃

Optické charakteristiky

Typ vlákna	Útlum (+20 ℃)				Šířka pásma		Numerická clona	Cut-off vlnová délka λcc
Typ vlákna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerická clona	Cut-off vlnová délka λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23db/km	---	---	---	≤1450 nm
50/125 µm	≤ 3,3 dB/km	≤1,2 dB/km	---	---	≥ 500 MHz · km	≥ 500 MHz · km	0,200 ± 0,015na	---
62,5/125 um	≤ 3,5 dB/km	≤1,2 dB/km	---	---	≥ 200 MHz · km	≥ 500 MHz · km	0,275 ± 0,015na	---

Poznámka:

A. Přípona xn označuje typ vlákna

b. Barevná uspořádání vlákna a trubice jsou uvedena v tabulce identifikace barev

C. UNI-TUBE Non-metal 73 Sheath Light-Weight Lighting Anti-Rodent Fiber Optic Cable by neměl ukládat ve venkovním prostředí déle než 6 měsíců, aby udržel dobrý stav navijáku kabelu naviják

Aplikace: Duct/Aerial
