Uni-tube Nekovový mikrokabel pro foukání vzduchu

Tento uni-tube nekovový mikrokabel pro proudění vzduchu je navržen pro nasazení vláken s vysokou hustotou v moderních komunikačních sítích. Jako řešení od čínského výrobce a dodavatele se tento produkt vyznačuje kompaktní jednotrubkovou strukturou kombinovanou s nekovovou výztuhou, díky čemuž je vhodný pro instalaci vzduchem. Návrh se zaměřuje na stabilní výkon, snadné nasazení a dlouhodobou spolehlivost v páteřních, přístupových sítích a aplikacích FTTH.

Odeslat dotaz

Popis výrobku

Pro kupující, kteří hledají dodávky nekovového mikrokabelu pro foukání vzduchu z továrny do Číny, tento produkt poskytuje rovnováhu mezi lehkým designem, mechanickou pevností a ochranou proti vlhkosti, což pomáhá snižovat náklady na instalaci a zlepšovat efektivitu výstavby optických sítí.

Přehled produktu

Kompaktní a efektivní struktura

Kabel používá uni-tube strukturu, kde 250μm optická vlákna (single-mode nebo multi-mode) jsou umístěna uvnitř vysokomodulové volné trubice. Tato konstrukce umožňuje vysokou hustotu vláken při zachování malého vnějšího průměru, což je zvláště vhodné pro instalaci s foukáním vzduchu do mikropotrubí.

Nekovová konstrukční výhoda

Použitím aramidové příze místo kovové výztuže kabel zabraňuje elektromagnetickému rušení (EMI) a vysokofrekvenčnímu rušení (RFI). Díky tomu je praktickou volbou pro prostředí, kde je důležitá stabilita signálu.

Ochrana proti vlhkosti a odolnost

Volná trubice je naplněna netoxickou voděodolnou směsí, která pomáhá předcházet pronikání vlhkosti. V kombinaci s vnějším pláštěm z HDPE si kabel zachovává stabilní výkon i ve vlhkém nebo podzemním prostředí.

Klíčové vlastnosti

Výkon proti rušení

Plně nekovová konstrukce eliminuje elektromagnetické a vysokofrekvenční rušení, vhodná pro složitá síťová prostředí.

Spolehlivá mechanická pevnost

Výztuž z aramidové příze poskytuje stabilní pevnost v tahu a podporuje instalaci vzduchem bez poškození.

Stabilní struktura trubky

Těsná a dobře ovladatelná konstrukce trubky pomáhá předcházet smršťování a deformaci během instalace a provozu.

Odolnost proti vlhkosti

Vodotěsná výplňová hmota zajišťuje dlouhodobou ochranu proti pronikání vlhkosti.

Flexibilní & lehký

Malý průměr a nízká hmotnost usnadňují přepravu a instalaci, zejména v hustých potrubních systémech.

Vysoká hustota vláken

Optimalizovaná vnitřní struktura umožňuje více vláken v rámci kompaktní velikosti kabelu, což zlepšuje využití prostoru.

Aplikace

Páteřní síť

Vhodné pro vysokokapacitní optické přenosy v infrastruktuře jádrové sítě.

Přístupová síť

Podporuje efektivní nasazení v městských a příměstských distribučních sítích.

FTTH (Fibre to the Home)

Široce se používá při instalaci vláken na poslední míli, kde je vyžadována kompaktní velikost a flexibilita.

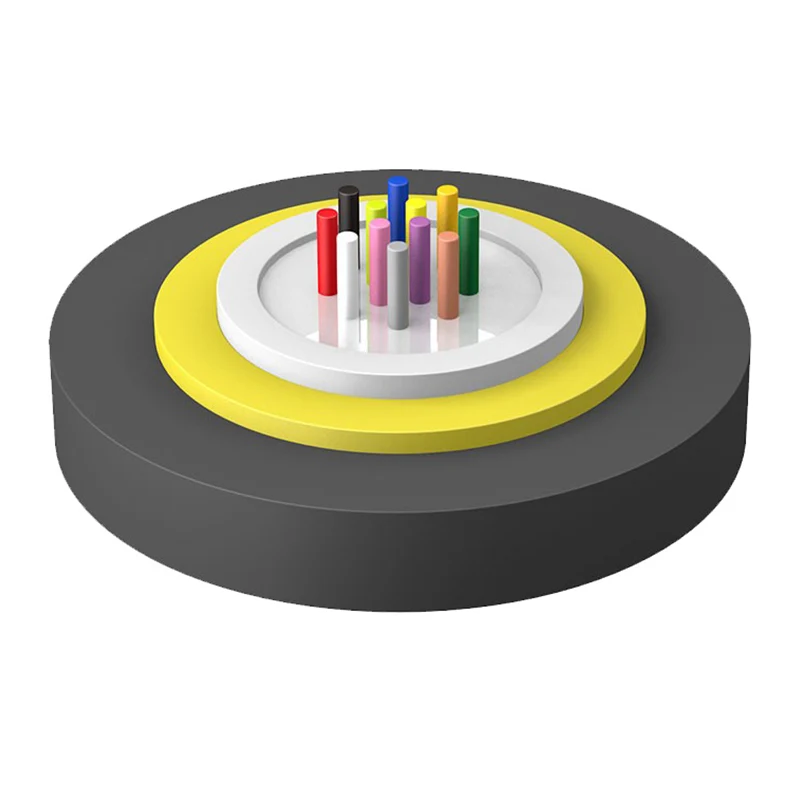

Podrobnosti o struktuře

Konstrukce kabelů

Vlákno
Směs pro plnění trubek
Uvolněná trubka
Aramidová příze (nekovová pevnost)
PE plášť (HDPE vnější plášť)

Uni-tube Non-metallic Air-blowing Micro Cable

Technické parametry

Typ kabelu

(Zvýšeno o 2 vlákna)

Počet vláken

Průměr kabelu

(mm)

Hmotnost kabelu (ref.)

(kg/km)

Pevnost v tahu

Dlouhodobé/krátkodobé

(N)

Odolnost proti rozdrcení

Dlouhodobé/krátkodobé

(N/100 mm)

Poloměr ohybu

Statické/Dynamické

(mm)

GCYXTY- 2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY-14 ~24Xn

14~24

4,4±0,3

60/150

150/450

10D/20D

Skladovací/provozní teplota: -30℃-+70℃

Optické vlastnosti

Typ vlákna	Útlum (+20℃)				Šířka pásma		Numerická clona	Mezní vlnová délka kabelu λcc
Typ vlákna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerická clona	Mezní vlnová délka kabelu λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.657	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
50/125 um	≤ 3,3 dB/km	≤ 1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200 ± 0,015 NA	---
62,5/125 um	≤ 3,5 dB/km	≤ 1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275 ± 0,015 NA	---
