FAC-SC/APC-02 FAC-SC/UPC-02 Polní konektor sestavy

FAC-SC/APC-02FAC-SC/UPC-02Aplikace FTTX, Transformace datové místnostiTechnická specifikace:PoložkaParametrRozsah kabelu2,0 x 3,0、2,0 x 5,3 a 1,6 x 2,0 mm kapka kabel(0,9 、 2,0 a 3,0 mm optický kabel)Velikost:50*8,7*8,3 mm a 55*8,7*8,3 mmPrůměr vlákna125 μm (652 a 657)Průměr......

Odeslat dotaz

Popis výrobku

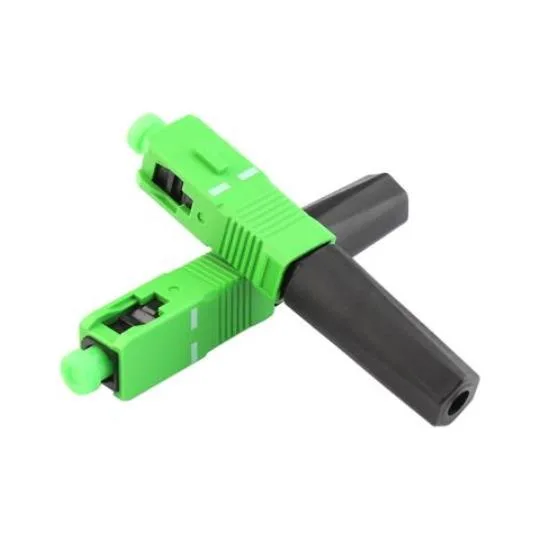

FAC-SC/APC-02

Field Assembly Connector-Fiber Pre-embeded Tech

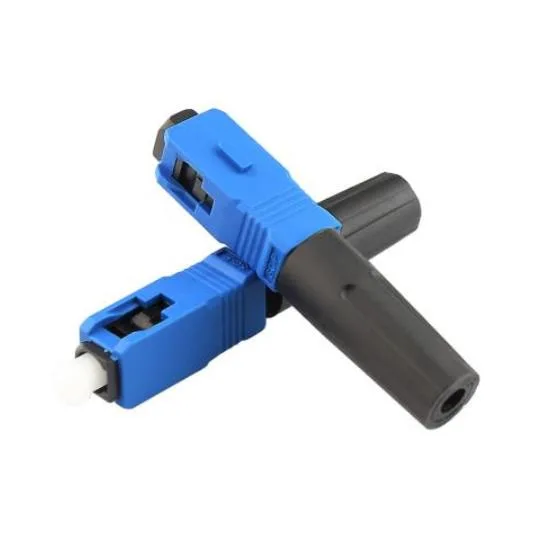

FAC-SC/UPC-02

Field Assembly Connector-Fiber Pre-embeded Tech

Aplikace FTTX, Transformace datové místnosti

Technická specifikace:

Položka	Parametr
Rozsah kabelu	2,0 x 3,0、2,0 x 5,3 a 1,6 x 2,0 mm kapka kabel (0,9 、 2,0 a 3,0 mm optický kabel)
Velikost:	508,78,3 mm a 558,78,3 mm
Průměr vlákna	125 μm (652 a 657)
Průměr povlaku	250 μm
Režim	Sm
Doba provozu	asi 15s （Vyloučit předvolbu vláken)
Ztráta vložení	≤ 0,5 dB max/obvykle ≤ 0,3 dB （1310nm a 1550nm)
Ztráta návratu	≥ 50 dB pro UPC, ≥55 dB pro APC
Míra úspěšnosti	> 98%
Opakovaně použitelné časy	> 10krát
Utáhněte sílu nahého vlákna	> 5 n
Pevnost v tahu	> 50 n
Teplota	-40 ~ +85 c
On-line test pevnosti tahu (20 N)	Rozsah IL ≤ 0,3 dB RL Range> 5dB
Mechanická trvanlivost （500krát)	Rozsah IL ≤ 0,3 dB RL Range> 5dB
Drop test （4m betonová podlaha, jednou každý směr, celkem třikrát)	Rozsah IL ≤ 0,3 dB RL Range> 5dB

Relevantní řešení:

● Snadný provoz, konektor lze přímo používat v ONU, také s pevností připevňování více než 5 kg, je široce používán v projektu FTTH síťové revoluce. Snižuje také používání zásuvek a adaptérů, ušetří náklady na projekt.

● S 86 standardními zásuvkovými a adaptéry vytváří konektor spojení mezi kapkovým kabelem a náplavicovým kabelem. 86 Standard Socket poskytuje úplnou ochranu s jedinečným designem.

● použitelné pro připojení s vnitřním kabelem, pigtailem, náplastí a transformací náplastice v datové místnosti a přímo používanou v konkrétním ONU.
