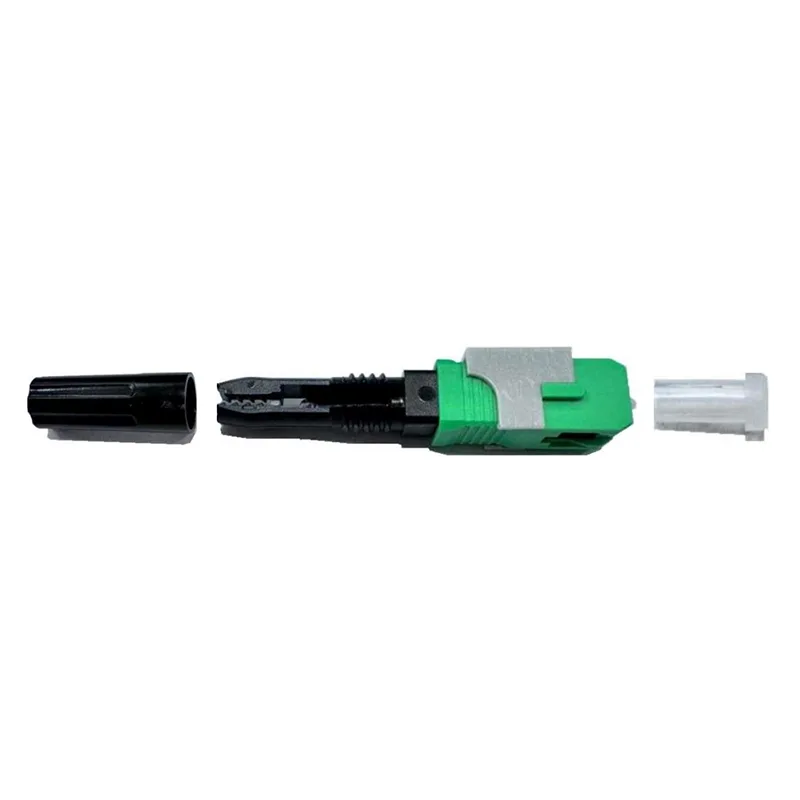

FAC-SC/APC-06 Konektor Field Sestav

Model: FAC-SC/APC-06

FAC-SC/APC-06Aplikace: FTTX, Transformatio Data RoomRelevantní řešení:● Snadný provoz, konektor lze přímo používat v ONU, také s pevností připevňování více než 30N, je široce používán v projektu FTTH síťové revoluce. Snižuje tak&#......

Odeslat dotaz

Popis výrobku

FAC-SC/APC-06

Field Assembly Fiber Connector

Aplikace: FTTX, Transformatio Data Room

Relevantní řešení:

● Snadný provoz, konektor lze přímo používat v ONU, také s pevností připevňování více než 30N, je široce používán v projektu FTTH síťové revoluce. Snižuje také používání zásuvek a adaptérů, ušetří náklady na projekt.

● S 86 standardními zásuvkovými a adaptéry vytváří konektor spojení mezi kapkovým kabelem a náplavicovým kabelem. 86 Standard Socket poskytuje úplnou ochranu s jedinečným designem.

● použitelné pro připojení s vnitřním kabelem, pigtailem, náplastí a transformací náplastice v datové místnosti a přímo používanou v konkrétním ONU.

Technická specifikace:

POPIS	SPECIFIKACE	Technické informace
OPTICKÝ
Ztráta vložení (IL)	1310nm a 1550nm	≤ 0,5 dB
Ztráta návratu (RL) APC	1310nm a 1550nm	≥55 dB
GENERÁL
Typ vazby	Sc	Zelený
Ferrule Elements	APC	8,0 ± 0,5 °
	Průměr	2,5 mm
	Materiál	Keramická zirkonia
	Vlákno	G.657A2
Mechanické sestřih	pevnost v tahu	4 n - 5 n
	Vložené vlákno	10 mm ± 0,5 mm (125μ)
	Vláknitá smyčka	18 mm ± 0,5 mm (250μ)
	Doba trvání gelu	20 let
KABEL	Retence kabelů	Komora /šroub 30N /2min
	Plochý mini obrázek 8	(5,3 ± 0,2) * (2,0 * 3,0 ± 0,1) mm
Rozměry	mm	L (50 ± 2,5) x W (9 ± 0,1) x h (8 ± 0,1)
PROVOZNÍ
Opakovatelnost	5krát	Snadná montáž - Demontáž
Kroky montáže	2
Pravítko/jig	1x10 konektorů
	Označeno logem výrobce 18*10 mm
	Cleaver Conpling	16,2 mm x (xxx)
OZNAČENÍ
Konektor	Název výrobce
	Jméno zákazníka
	Výrobní část #
OBAL (Individuální taška)	Výrobce
	Výrobní část #
	Obrázek přípravy vlákna 1x1 stupnice
KONTEJNER
OBAL	Lepenková krabice	100 konektorů +10 přípravků
	Označování	Výrobce, model, množství, MFG. Hodně
	Testování kvality	Optický testovací list i l & rl

Test environmentálního výkonu:

Certifikace
Mechanický	TELCORDIA GR-326-Core, 4.4.3.5	Přenos s aplikovaným napětím
Životní prostředí	TELCORDIA GR-326-Core, 4.4.2.2,	Tepelné stárnutí cyklistiky
OPTICKÝ	IEC 61300-3-4	Metoda útlumu (A) Ztráta návratu
	IEC 61300-3-6	Metoda ztráty návratu (1) Vůl
ŽIVOTNOST
ŽIVOT	25 let
ZÁRUKA	Účinné pro výrobní vady všech jeho prvků
RMA	Méně než 120 přírodních dnů
