1. obecný

1.1 Popis

Zařízení se používá jako bod zakončení kabelu, který se spojí s interním bytem ONU v komunitním síťovém systému FTTX. Splikace vláken lze provést v této krabici a mezitím poskytuje solidní ochranu a správu pro budování sítě FTTX.

Typ výroby	Klasifikace
GFS-1F	Panel terminálu přístupu k optickému kabelu

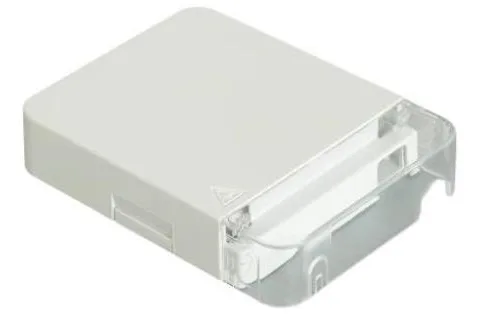

Vzhled GFS-1F

1.2 Standardy odpovídají

Nabízená výroba je navržena, vyrobena a testována podle standardů takto:

IEC61300-2	Zařízení pro propojení optických vláken a pasivní komponenty - základní testovací a měřicí postupy
IEC60068-2	Základní postupy testování na životní prostředí pro elektrické a elektronické výrobky

1.3 Aplikační prostředí

Položka	Hodnota
Provozní teplota	-40 ° C ～+60 ° C.
Teplota instalace	-5 ° C ～+40 ° C.
Teplota skladování	-45 ° C ～+65 ° C.

2. charakteristiky

1. Používá se pro rodinnou pracovní oblast, vyplňte přístup a výstup jednorázového nebo dvojitého jádra vlákna, může plně splňovat požadavky poloměru ohybu vlákna a chránit přístup optických vláken, aby zajistil ochranu zabezpečení jádru.

2. Snadná instalace, pohodlná provoz a údržba.

3. podle požadavků zákazníka lze vytisknout logo.

4. Vyrobeno z ABS+PC vysoce kvalitní inženýrský plastový materiál s vynikající intenzitou.

5. Můžete nainstalovat adaptér SC.

3. Specifikace

3.1 Mechanické specifikace

Položka	Specifikace	Poznámka
Externí dimenze (mm)	1158623
Barva	Bílý
Počet vstupních portů	3
Průměr vlákna vstupního portu (mm)	Φ2 ~ φ3, 2*3
Kapacita (max)	2 jádra
Úroveň ochrany IP	IP20
Hořlavost	UL94-HB	Může být přizpůsoben podle potřeb.

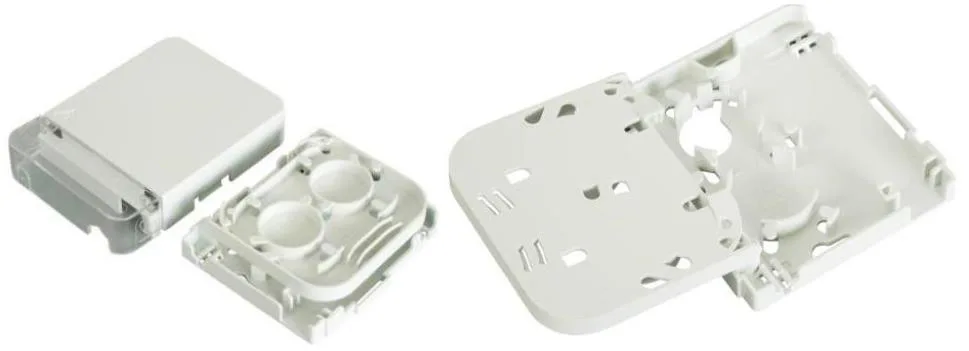

Fiber Optic Cable Access Terminal Panel GFS-1F

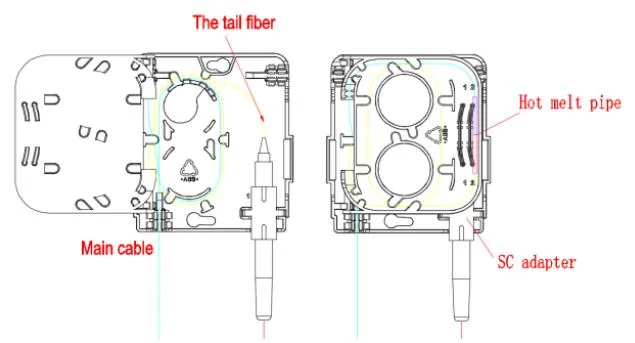

Mapa směrování GFS-1F

3.2 Optické specifikace

Položka	Testovací metoda	Specifikace
Ztráta vložení (DB)	IEC61300-3-4-Method b	Průměr <0,1 dB, maximum <0,3 dB
Ztráta návratu (DB)	IEC61300-3-6-Method 1	APC≥60DB, UPC≥50DB
Náhodné připojení	IEC61300-3-4	Průměr <0,15 dB, maximum <0,3 dB
Opakovatelnost	IEC 61300-2-2 500 cyklů	Během testu musí být rozdíl mezi počátečním měřením a každou z měření po jednom cyklu menší než 0,20 dB a měl by být jinak vyčištěn s limitem 25 čištění

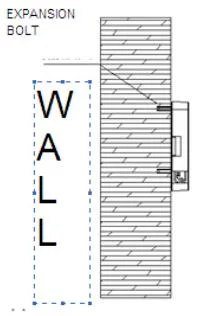

3.3. Instalace na stěně

Vrťte 2 otvory do zdi podle dimenze v tabulce 2, umístěte rozšiřující zátku φ6*30, umístěte krabici tak, aby odpovídala otvorům a pomocí šroubů připevnily.

Fiber Optic Cable Access Terminal Panel GFS-1F

Pic.5 Instalace na stěně

4. konfigurace

4.1 Sekce příslušenství

Název dílu	Jednotka	Množství	Poznámka
Šrouby a gumové zátky	soubor	2	M425 Philips Head Screw, φ630 Rubber Plug
Ochranný rukáv zmenšuje teplo	PCS	1	L = 45 mm

5. Package

Standardní dvojitý vlnitý karton, 520*360*390 mm, 200 v kartonu, asi 19,5 kg.
