Optický kabel s plochými vlákny

V rychle se vyvíjejícím prostředí přenosu dat s vysokou hustotou představuje plochý optický kabel s plochými vlákny od dodavatele Orientalfiber klíčové řešení pro moderní síťovou architekturu. Tento kabel, který vyrábí společnost Jiangsu Xuben Photoelectric Technology Co., Ltd., je navržen tak, aby maximalizoval prostorovou efektivitu v přetížených vedeních a datových centrech. Využitím přesně zarovnané struktury pásky umožňuje vysoký počet vláken v rámci kompaktního profilu, což zajišťuje, že telekomunikační operátoři a průmyslové podniky mohou škálovat svou šířku pásma bez rozšiřování fyzické infrastruktury.

Odeslat dotaz

Popis výrobku

Definice produktu a technický přehled

Optický kabel s plochými vlákny je optické přenosové médium s vysokou hustotou, kde je více jednotlivých vláken spojeno dohromady v ploché, organizované řadě. Toto jádro pásky je chráněno vrstvou prémiové aramidové příze, která slouží jako silově vyztužená jednotka pro zajištění potřebné pevnosti v tahu pro instalaci a dlouhodobý provoz. Pro splnění různých bezpečnostních a ekologických požadavků je kabel zakončen robustním vnějším pláštěm vyrobeným buď z polyvinylchloridu (PVC) nebo z materiálu Low-Smoke Zero-Halogen (LSZH).

Klíčové vlastnosti a hlavní výhody

Vysoce integrovaný design pásky: Plochá geometrie organizuje vlákna do skupin, což umožňuje výrazně menší průměr kabelu ve srovnání s tradičními konfiguracemi s volnými trubicemi.

Aramidová výztuž: Zahrnutí vysokomodulové aramidové příze poskytuje optickému kabelu s plochými vlákny pevnost potřebnou pro vertikální a horizontální tahy bez rizika poškození skleněných jader.

Odolnost vůči životnímu prostředí: Vnější plášť je navržen tak, aby byl odolný proti korozi, vodě a UV záření, což zajišťuje stabilní výkon v různých vnitřních a chráněných venkovních prostředích.

Shoda s bezpečností: S volitelným pláštěm LSZH kabel splňuje mezinárodní normy zpomalující hoření (IEC 60332-1 nebo IEC 60332-3C), díky čemuž je vhodný pro budovy s vysokou obsazeností a dopravní systémy.

Technické specifikace

Typ vlákna: Kompatibilní s jednovidovými (G.652D, G.657A) a vícevidovými (OM1 až OM4) vlákny.

Výztužná jednotka: Vícepramenná aramidová příze.

Materiály vnějšího pláště: PVC (splňující požadavky UL OFNR/OFNP) nebo LSZH (Low-Smoke, Halogen-Free).

Mechanické normy: Plně v souladu s YD/T 1258.5, ICEA-596, GR-409 a IEC 60794-2-30.

Teplotní rozsah: Navrženo pro spolehlivý provoz při standardních teplotách telekomunikačního prostředí.

Různé aplikační oblasti

Všestrannost plochého optického kabelu z plochých vláken z něj činí preferovanou volbu pro různá odvětví:

Datová centra: Ideální pro propojení serverových racků s vysokou hustotou pomocí MPO/MTP ukončovací technologie.

Vnitřní rozvody: Používá se pro páteřní kabeláž v komerčních kancelářských budovách a centrálních směnárnách.

Komunikační zařízení: Funguje jako primární propojení mezi přesnými přístroji a síťovým hardwarem.

Průmyslové systémy: Poskytuje spolehlivé datové spoje pro elektrické rozvodné sítě, monitorování železniční dopravy a dálniční komunikační systémy.

Výrobní síla: Jiangsu Xuben Photoelectric Technology Co., Ltd

Kvalita plochého optického kabelu s plochými vlákny je podpořena průmyslovým měřítkem a technickou odborností společnosti Jiangsu Xuben Photoelectric Technology Co., Ltd.

Infrastruktura: Skupina provozuje čtyři specializované továrny na celkové ploše 15 000 metrů čtverečních.

Výrobní hodnota: S roční výstupní hodnotou 20 milionů amerických dolarů si společnost udržuje kapacitu pro dodávky rozsáhlých globálních inženýrských projektů.

Řízení kvality: Zařízení získalo certifikace ISO9001 a ISO45001, které zajišťují, že každý metr kabelu dodržuje nejvyšší řemeslnou zručnost.

Globální pověst: Produkty Orientalfiber využívají telekomunikační operátoři a průmysloví lídři po celém světě, uznávaní pro svou rafinovanou výrobu a profesionální konzistenci.

Výhody oproti standardním alternativám

Ve srovnání s tradičními vzory vláken nabízí řešení pásky Orientalfiber:

Efektivita hromadného spojování: Technici mohou spojovat 12 vláken současně, což výrazně snižuje náklady na instalaci.

Lepší proudění vzduchu: Kompaktní plochý profil plochého kabelu z optických vláken umožňuje lepší ventilaci v kabelových lávkách a serverových skříních.

Spolehlivá ochrana: Na rozdíl od levných alternativ naše použití vysoce kvalitního aramidu zajišťuje, že se kabel v aplikacích s vertikálními stoupačkami časem neprověšuje ani nenatahuje.

Charakteristika

Vysoce integrovaná vláknitá stuha

Aramidový výztužný prvek dodává kabelu vynikající pevnost v tahu

Vnější materiál je odolný proti korozi, vodě, UV záření, zpomaluje hoření a je šetrný k životnímu prostředí.

Aplikace

Vnitřní kabelové rozvody

Propojení mezi přístroji, komunikační zařízení

Patchcord a pigtail

Normy

Vyhovují standardu YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 atd. a PVC kabely splňují požadavky UL schválení OFNR a OFNP: Různé pláště LSZH splňují certifikaci IEC 60332-1 nebo IEC 60332-3C.

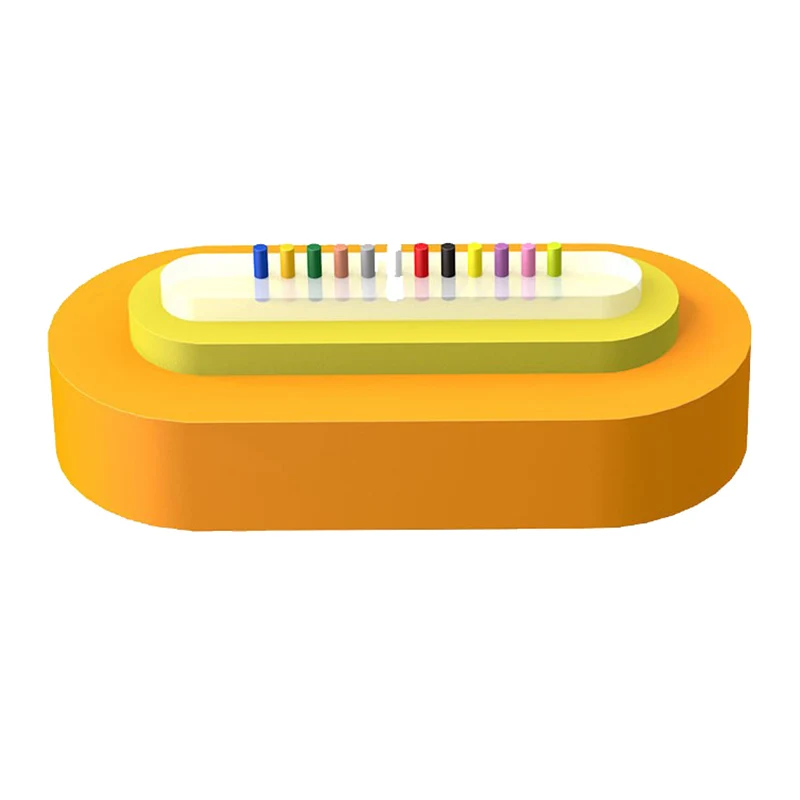

Strukturní výkres

1. Vláknina

2. Vláknová stuha

3. Aramidová příze

4. Bunda

Flat Fiber Ribbon Fiber Optic Cable

Technické parametry

Model kabelu	Počet vláken	Hmotnost kabelu (ref.) (kg/km)	Pevnost v tahu Dlouhodobé/krátkodobé	Odolnost proti rozdrcení Dlouhodobé/krátkodobé (N/100 mm)	Poloměr ohybu Dynamický/Statický (mm)
4	(3,7±0,3)*(2,3±0,3)	4vláknová stuha	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6vláknová stuha	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12vláknová stuha	5.9	8.0

Optické vlastnosti

Typ vlákna	Útlum				OFL	Šířka pásma efektivního režimu	Délka ethernetového spojení 10 Gbit/s	Minimální poloměr ohybu
Stav	1310/1550nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Stav	Typická hodnota	Maximální hodnota	Typická hodnota	Maximální hodnota	850/1300 nm	850 nm	850 nm	/
Jednotka	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
