Vnitřní páskový optický kabel

Orientalfiber dodává vysoce kvalitní vnitřní páskový optický kabel jako kompletní řešení sítě z optických vláken. Tento kabel využívá pásku z optických vláken jako přenosové médium, vyznačuje se vysokou integrací, stabilním přenosem signálu a snadnou instalací. Je široce používán ve vnitřních rozvodech, propojování zařízení a komunikačních systémech.

Odeslat dotaz

Popis výrobku

Vnitřní páskový optický kabel používá jako optické přenosové médium pásku z optických vláken. Pás z optických vláken je vložen do volné trubice vyrobené z vysokomodulového materiálu a poté potažen vrstvou aramidové výztuže. Vnější vrstva je extrudována s pláštěm z polyvinylchloridu (PVC). Toto konstrukční provedení zajišťuje spolehlivý výkon a pohodlný provoz ve vnitřním prostředí.

Klíčové vlastnosti

Vysoce integrovaná vláknitá stuhaStruktura vláknité pásky umožňuje vysokou hustotu vláken v kompaktní formě, což zjednodušuje správu a instalaci. Podporuje efektivní připojení s konektory MT/MTP, vhodné pro scénáře s vysokou hustotou zapojení.

Vynikající pevnost v tahu Kabel je vybaven aramidovou výztuhou a poskytuje silnou odolnost v tahu, aby odolal vnějším silám během konstrukce a používání a zajišťuje stabilitu signálu.
Odolný vnější materiál Vnější plášť je odolný proti korozi, vodě, UV záření, zpomaluje hoření a je šetrný k životnímu prostředí. Splňuje požadavky na vnitřní bezpečnost a přizpůsobuje se různým pracovním prostředím.
Snadná instalace a údržba Kabel je flexibilní s dobrým ohybovým výkonem, snadno se vede v úzkých prostorech, jako jsou kabelové žlaby a trubky. Nevyžaduje mazací tuk, což usnadňuje rychlou konstrukci a připojení.

Technické specifikace

Parametr	Specifikace
Typ vlákna	Single-mode (G.652D/G.657A1) / Multi-mode (50/125μm, 62,5/125μm)
Počet jader	4, 6, 8, 12, 24 jader (přizpůsobitelné)
Struktura kabelu	Stuha ve volné trubici + aramidová výztuž + PVC plášť
Vnější průměr	Přizpůsobitelné (typicky 3,0–6,0 mm)
Útlum	≤0,36 dB/km při 1310 nm; ≤0,22 dB/km při 1550nm (jednorežim)
Pevnost v tahu	Krátkodobé: ≥1500N; Dlouhodobé: ≥600N
Poloměr ohybu	Statický: ≥10× průměr kabelu; Dynamický: ≥20× průměr kabelu
Provozní teplota	-20°C až +60°C
Materiál pláště	PVC (volitelně bez halogenů s nízkou kouřivostí)
Dodržování	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Aplikace

Vnitřní kabelové rozvody Používá se v datových centrech, kancelářských budovách, nákupních centrech a obytných komunitách pro horizontální a vertikální kabeláž, zajišťující efektivní přenos signálu v rámci sítě.
Propojení mezi přístroji a komunikačním zařízením Slouží jako propojovací kabely nebo propojovací kabely pro připojení serverů, přepínačů, směrovačů a dalších komunikačních zařízení a poskytují stabilní a vysokorychlostní přenos dat.
Průmyslové a speciální scénáře Používá se v energetických systémech, železniční dopravě a dálničním inženýrství pro potřeby připojení na front-end, přizpůsobení se náročným průmyslovým prostředím se spolehlivým výkonem.

Výhody

Vysoká spolehlivost Optimalizovaná struktura a vysoce kvalitní materiály zajišťují stabilní přenos signálu a dlouhou životnost splňující přísné požadavky různých projektů.
Nákladově efektivní Vysoká integrace snižuje počet kabelů a dobu instalace a snižuje celkové náklady na projekt. Přizpůsobitelné specifikace umožňují přizpůsobená řešení pro různé aplikace.
Komplexní kontrola kvality Jiangsu Xuben Photoelectric Technology Co., Ltd. přísně dodržuje normy řízení kvality ISO9001. Každý vnitřní páskový optický kabel prochází přísným testováním, aby byl zajištěn konzistentní výkon a spolehlivost.

Charakteristika

Vysoce integrovaná vláknitá stuha

Aramidový výztužný prvek dodává kabelu vynikající pevnost v tahu

Vnější materiál je odolný proti korozi, vodě, UV záření, zpomaluje hoření a je šetrný k životnímu prostředí.

Aplikace

Vnitřní kabelové rozvody

Propojení mezi přístroji, komunikační zařízení

Normy

Vyhovuje standardu YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 atd.

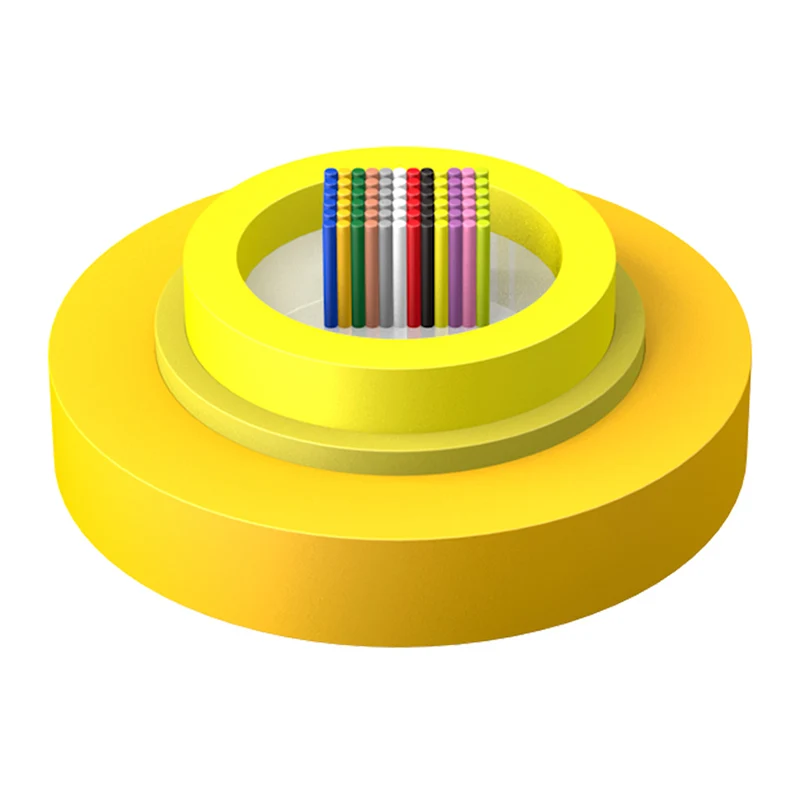

Strukturní výkres

1. Vláknová stuha

2. Uvolněná trubka

3. Aramidová příze

4. Ven bunda

Indoor Ribbon Fiber Optic Cable

Technické parametry

Model kabelu	Počet vláken	Hmotnost kabelu (ref.) (kg/km)	Pevnost v tahu Dlouhodobé/krátkodobé	Odolnost proti rozdrcení Dlouhodobé/krátkodobé (N/100 mm)	Poloměr ohybu Dynamický/Statický (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Optické vlastnosti

Typ vlákna	Útlum				OFL	Šířka pásma efektivního režimu	Délka ethernetového spojení 10 Gbit/s	Minimální poloměr ohybu
Stav	1310/1550nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Stav	Typická hodnota	Maximální hodnota	Typická hodnota	Maximální hodnota	850/1300 nm	850 nm	850 nm	/
Jednotka	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
