Hybridní optický a elektrický vzestupný kabel s volným trubkem GDTA
  • Hybridní optický a elektrický vzestupný kabel s volným trubkem GDTAHybridní optický a elektrický vzestupný kabel s volným trubkem GDTA

Hybridní optický a elektrický vzestupný kabel s volným trubkem GDTA

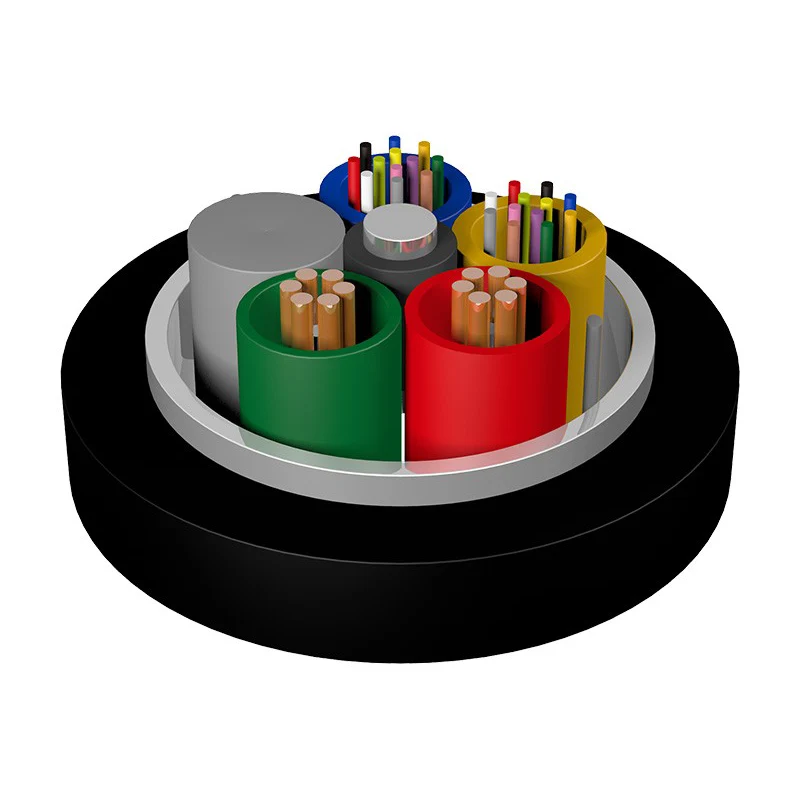

Hybridní optický a elektricky nařezaný kabel s volným trubkem GDTA je umístěn ve volných zkumavkách vyrobených z plastu s vysokým modulem a naplněným sloučeninou plnění trubek. Ve středu kabelu je člen síly kovu. Trubka a měděný drát (požadovaná specifikace) jsou omotány kolem člena středové síly za vzniku jádra kabelu. Jádro kabelu je naplněno sloučeninou kabelu a obrněné laminované hliníkové pásky. Bunda PE je poté extrudována, aby vytvořila vnější bundu.

Funkce

● Dobrý výkon mechanického a teplotního výkonu;

● Optical-Electric Hybrid Design řeší problémy s napájením a přenosem signálu a poskytuje centralizované monitorování a údržbu energie pro zařízení;

● Zlepšit správu energie, snížit koordinaci a údržbu energie;

● Snižte náklady na zadávání veřejných zakázek a ušetří náklady na stavbu;

● Používá se hlavně pro spojení mezi BBU a RRU v distribuované základní stanici DC vzdáleného napájení;

● Vhodné pro instalaci potrubí a režie


Technické charakteristiky

Typ

O.D.

(MM)

Hmotnost

(kg/km)

Pevnost v tahu

Dlouho/krátkodobý (n)

Rozdrtit

Dlouho/krátkodobý

(N/100 mm)

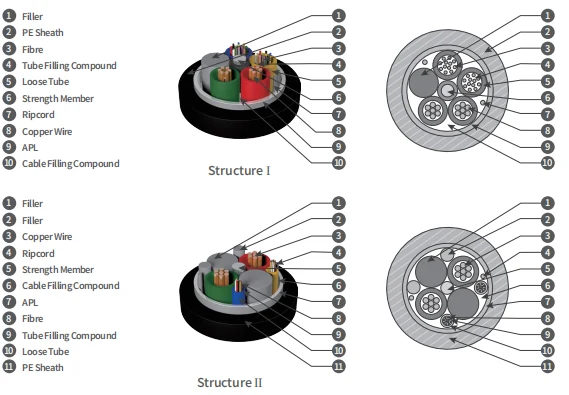

Struktura

GDTA-02-24xn+2 × 1,5

11.2

132

600/1500

300/1000

Struktura i

GDTA-02-24xn+2 × 2,5

12.3

164

600/1500

300/1000

Struktura i

GDTA-02-24XN+2 × 4,0

14.4

212

600/1500

300/1000

Struktura II

GDTA-02-24XN+2 × 5,0

14.6

258

600/1500

300/1000

Struktura II

GDTA-02-24XN+2 × 6,0

15.4

287

600/1500

300/1000

Struktura II

GDTA-02-24XN+2 × 8,0

16.5

350

600/1500

300/1000

Struktura II


Poznámka:

1. xn se týká typu fi bre.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 Indikuje počet a velikost měděných vodičů.

3. Hybridní kabely s různými čísly a velikosti měděných vodičů lze poskytnout na vyžádání.

4. Hybridní optický a elektrický vzestupný kabel s volným trubkem GDTA s různým počtem fi notu lze poskytnout na vyžádání.


Elektrický výkon vodiče

Průřez (mm2)

Max. DC odpor jediného vodiče

(20 ℃) ​​(Ω/km)

Izolační odpor (20 ℃) ​​(MΩ.km)

Dielektrická síla KV, DC 1min Síla KV, DC 1min

Mezi každým dirigentem a druhým

Členové kovu jsou připojeni v kabelu

Mezi

vodiče

Mezi dirigentem

a kovové brnění

Mezi dirigentem

a ocelový drát

1.5

13.3



Nejméně 5 000



5



5



3

2.5

7.98

4.0

4.95

5.0

3.88

6.0

3.30

8.0

2.47
