Hybridní optický a elektrický kabel s volnými trubicemi GDTS

Hybridní optický a elektrický kabel s volnými trubicemi GDTS je navržen pro integrovaný přenos napájení a signálu, kombinuje optická vlákna s měděnými vodiči v jediném kabelu. Tento kabel GDTS, vyrobený společností Orientalfiber, dodavatelem a výrobcem se sídlem v Číně, obsahuje centrální kovový pevnostní člen, volné trubky naplněné ochrannými sloučeninami a pancéřování z vlnité oceli, vše chráněné odolným vnějším PE pláštěm. Je navržen pro spolehlivý výkon v náročných prostředích a podporuje jak potrubní, tak stropní instalace, zjednodušuje nasazení systémů distribuovaných základnových stanic a průmyslových sítí a zároveň snižuje pořizovací a stavební náklady.

Odeslat dotaz

Popis výrobku

Orientalfiber poskytujeHybridní optický a elektrický kabel s volnými trubicemi GDTS, specializované řešení navržené pro integraci vysokorychlostního přenosu dat a spolehlivé dodávky energie do jediné konstrukční jednotky. Tento kompozitní kabel je navržen tak, aby vyhovoval vyvíjejícím se požadavkům moderní telekomunikační infrastruktury, zejména tam, kde je kritická prostorová efektivita a efektivní instalace.

Přehled produktu a materiálové složení

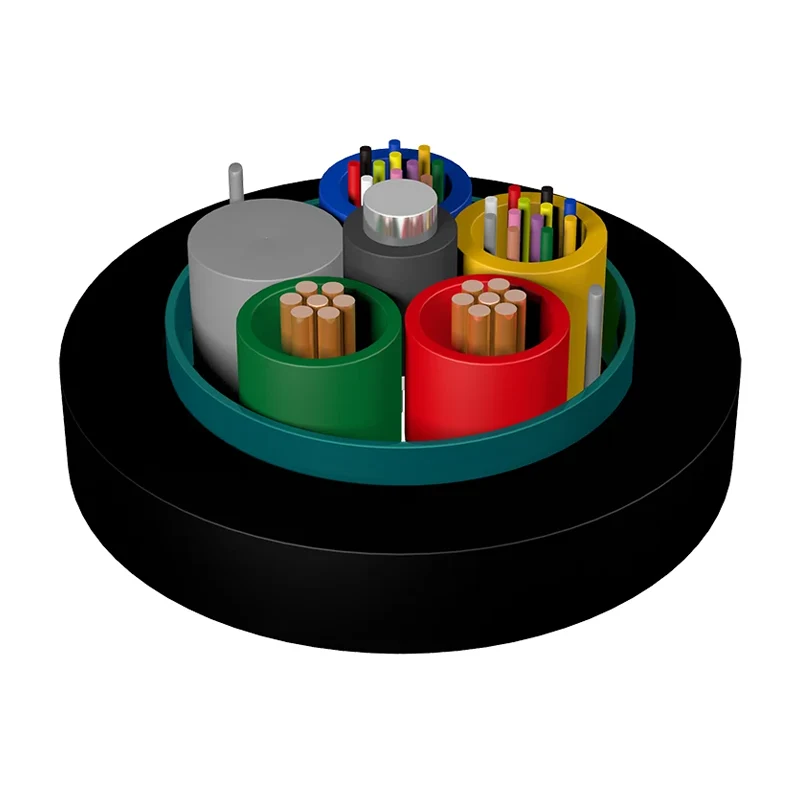

TheHybridní optický a elektrický kabel s volnými trubicemi GDTSvyužívá sofistikovanou vícevrstvou architekturu. Ve svém jádru poskytuje kovový výztužný prvek potřebnou pevnost v tahu. Toto centrum obklopují volné trubice vyrobené z vysokomodulového plastu, ve kterých jsou uložena optická vlákna a ochranné výplňové směsi.

Vedle těchto trubek jsou integrovány izolované měděné dráty, konfigurované pro specifické elektrické požadavky. Tato sestava jádra je stíněna vlnitým ocelovým páskovým pancířem, který nabízí robustní ochranu proti mechanickému nárazu a poškození hlodavci. Celá konstrukce je zakončena odolným vnějším pláštěm z polyetylénu (PE), který zajišťuje dlouhodobou stabilitu v náročných podmínkách prostředí.

Klíčové technické výhody

Integrovaný výkon a signál:Kombinací měděných vodičů a optických vláken jeHybridní optický a elektrický kabel s volnými trubicemi GDTSeliminuje potřebu samostatných elektrických vedení a zjednodušuje architekturu kabeláže.
Mechanická odolnost:Pancéřování z vlnité oceli a kovový výztužný prvek umožňují spolehlivý výkon v prostředí s vysokým napětím, včetně potrubí a stropních instalací.
Stabilita prostředí:Volný design trubice a výplňové směsi odolné proti vlhkosti chrání vlákna před kolísáním teploty a vnikáním vody.
Provozní efektivita:Centralizace napájení pro vzdálená zařízení snižuje potřebu koordinace místního napájecího místa a zjednodušuje pravidelné plány údržby.

Primární aplikační scénáře

Distribuované systémy základnových stanic (BBU až RRU)

Primární případ použití proOrientalfiberKabel GDTS je spojením mezi jednotkou základního pásma budovy (BBU) a vzdálenou rádiovou jednotkou (RRU) v systémech vzdáleného napájení DC. Umožňuje současný přenos signálů s velkou šířkou pásma a dodávku potřebného elektrického výkonu do vzdálených anténních jednotek.

Městská infrastruktura a průmyslové sítě

Kromě telekomunikací tohleHybridní optický a elektrický kabel s volnými trubicemi GDTSje nasazen v železniční dopravě, dálničních monitorovacích systémech a rozvodech inteligentních sítí, kde jsou lokalizované zdroje energie nedostupné nebo se obtížně instalují.

Implementace projektů a řízení nákladů

S využitímHybridní optický a elektrický kabel s volnými trubicemi GDTSpřispívá k výraznému snížení celkových výdajů na projekt. Snížením objemu požadovaného materiálu a zkrácením doby instalace mohou provozovatelé dosáhnout nižších pořizovacích a stavebních nákladů. Tento efektivní přístup také minimalizuje fyzickou stopu v přeplněných trubkách a kabelových lávkách.

O Orientalfiber (Jiangsu Xuben Photoelectric Technology)

Jako součást skupiny Jiangsu Xuben Photoelectric Technology Co., Ltd.Orientalfiberpůsobí v rámci infrastruktury o rozloze 15 000 metrů čtverečních věnované výrobě vnitřních/venkovních kabelů a komponentů ODN. S roční hodnotou produkce 20 milionů USD společnost dodržuje přísné mezinárodní standardy, včetně ISO9001 a ISO45001. Naše výrobní procesy se zaměřují na přesnost a profesionální odolnost a podporují rozsáhlé inženýrské projekty po celém světě.

Často kladené otázky

1. Lze specifikace měděného drátu přizpůsobit?

Ano, počet a rozchod měděných vodičů v rámciHybridní optický a elektrický kabel s volnými trubicemi GDTSlze upravit na základě specifických požadavků na napětí a proud vzdáleného zařízení.

2. Jaké jsou instalační limity pro tento kabel?

Hybridní kabel GDTS je všestranný a je navržen jak pro instalaci do potrubí (potrubí), tak pro instalace nadzemní (antény), za předpokladu použití vhodného napínacího hardwaru.

3. Jak ocelové páskové brnění ovlivňuje pružnost?

Zatímco vlnitá ocelová páska poskytuje významnou ochranu proti rozdrcení, kabel si zachovává vypočítaný poloměr ohybu, který umožňuje standardní instalační postupy v městských telekomunikačních kanálech.

Vlastnosti

● Dobrý mechanický a teplotní výkon;

● Opticko-elektrický hybridní design řeší problémy s napájením a přenosem signálu a poskytuje centralizované monitorování a údržbu napájení zařízení;

● Zlepšuje ovladatelnost napájení, snižuje koordinaci a údržbu napájení;

● Snižuje pořizovací náklady a šetří stavební náklady;

● Používá se hlavně pro spojení mezi BBU a RRU v distribuovaných systémech vzdáleného napájení stejnosměrných základnových stanic;

● Vhodné pro instalaci do potrubí a nad hlavou

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Technická charakteristika

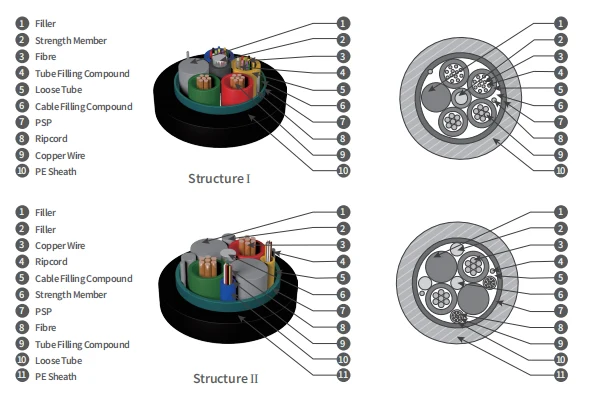

Typ	O.D. (mm)	Hmotnost (kg/km)	Pevnost v tahu Dlouhodobý/krátkodobý (N)	Rozdrtit Dlouhodobě/krátkodobě (N/100 mm)	Struktura
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Struktura I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Struktura I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Struktura II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Struktura II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Struktura II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	StrukturaII

Poznámka:

1. Xn označuje typ vlákna.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 označuje počet a velikost měděných drátů.

3. Na požádání lze dodat hybridní kabely s různým počtem a velikostí měděných vodičů.

4. Na vyžádání lze dodat hybridní kabely s různým počtem vláken.

Elektrický výkon vodiče

Průřez (mm2)	Max. Stejnosměrný odpor jednoho vodiče (20 ℃) (Ω/km)	Izolační odpor (20℃) (MΩ.km)	Dielektrická pevnost KV, DC 1min Dielektrická pevnost KV, DC 1min
Průřez (mm2)	Max. Stejnosměrný odpor jednoho vodiče (20 ℃) (Ω/km)	Mezi každým vodičem a druhým kovové prvky spojené kabelem	Mezi vodičů	Mezi dirigentem a kovové brnění	Mezi dirigentem a ocelový drát
1.5	13.3	Ne méně než 5 000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
