Víceúčelový přerušovací optický kabel

Víceúčelový oddělovací optický kabel od Orientalfiber je navrženým řešením pro vnitřní prostředí s vysokou hustotou a páteřní distribuční systémy. Tento kabel, vyrobený společností Jiangsu Xuben Photoelectric Technology Co., Ltd, integruje několik jednotlivých podjednotek do jediné robustní struktury, což umožňuje přímé zakončení bez potřeby dalších propojovacích panelů nebo přechodového hardwaru. Jako primární volba pro telekomunikační operátory a instalátory datových center náš víceúčelový oddělovací optický kabel vyvažuje mechanickou pevnost a flexibilní možnosti směrování a zajišťuje dlouhodobou stabilitu signálu ve složitých síťových architekturách.

Konstrukce: inženýrství pro přímé ukončení

Základní architektura víceúčelového vylamovacího optického kabelu je navržena tak, aby zjednodušila proces instalace a zároveň maximalizovala ochranu vláken. Na rozdíl od standardních distribučních kabelů zachází design break-out s každým vláknem jako s nezávislou entitou v rámci většího kabelu.

Konstrukce podjednotky: Každé jednotlivé vlákno je chráněno jako Φ900μm pevně tlumená jednotka obklopená vysoce pevnými aramidovými výztužnými prvky.

Centrální pevnostní člen: Nekovové jádro z plastu vyztuženého vlákny (FRP) slouží jako centrální kotva a poskytuje potřebnou tuhost, aby se zabránilo zauzlování během vertikálního nebo horizontálního tahu.

Layer-Twisted Core: Podjednotky jsou přesně stočeny kolem FRP, vrstvené kroucené kabelové struktury, která výrazně zvyšuje schopnost kabelu odolávat tahovému zatížení během instalace.

Možnosti pláště: Pro splnění různých stavebních předpisů je vnější plášť k dispozici z materiálů Polyvinyl Chloride (PVC) nebo Low-Smoke Zero-Halogen (LSZH), které zajišťují shodu s požadavky na nehořlavost.

Charakteristika

Vrstvená kroucená struktura kabelu a nekovové středové vyztužené jádro umožňují kabelu vydržet větší napětí

Vnější materiál víceúčelového optického kabelu je odolný proti korozi, vodě, UV záření, zpomaluje hoření a je šetrný k životnímu prostředí.

Aramidová příze jako pevnostní člen zajišťuje, že kabel má vynikající pevnost v tahu

Aplikace

Vnitřní kabelové rozvody libovolného účelu

Páteřní rozvodný kabel

Normy

Splňují normy YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 atd. Kromě běžných výrobků z PVC existují také výrobky, které prošly certifikací UL OFNR; Produkty LSZH používají různé materiály, aby splňovaly IEC60332-1 nebo IEC60332-3C.

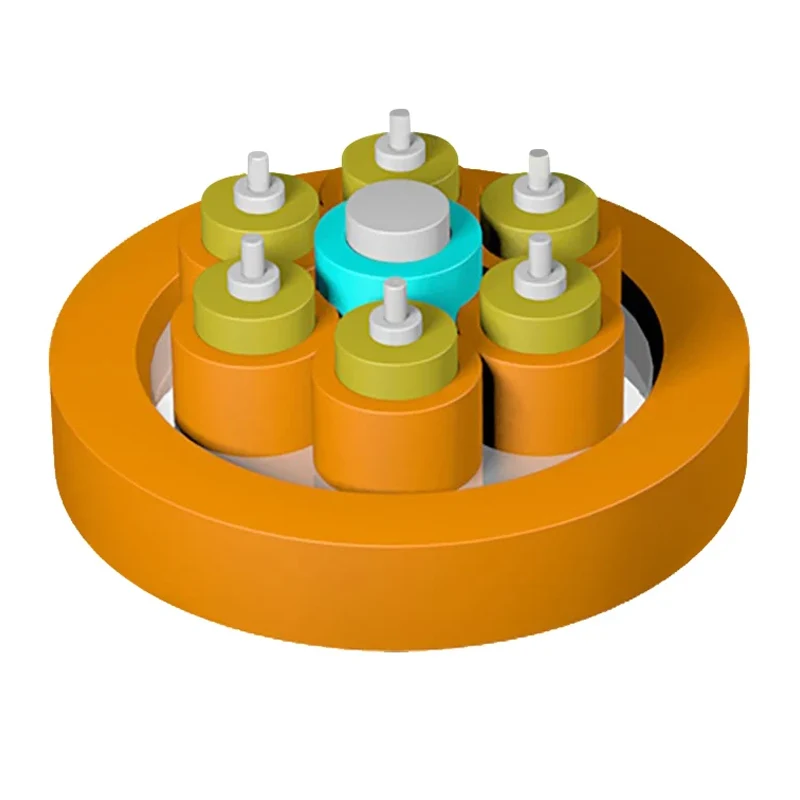

Strukturní výkres

1.Tight Buffer Fiber

2.Aramidová příze

3. Síla člena FRP

4.Podjednotková bunda

5. Bunda

Technické parametry

Optické vlastnosti

Strategické výhody: Řešení problémů spojených s nákupem a instalací

Při nákupu víceúčelového oddělovacího kabelu z optických vláken dávají pracovníci nákupu často přednost celkovým nákladům na vlastnictví a snadnému nasazení. Orientalfiber se zaměřuje na tři klíčové hodnoty:

1. Výrazné snížení mzdových nákladů

Protože každá podjednotka kabelu s optickými vlákny je ve skutečnosti vlastní robustní propojka, technici mohou svléknout vnější plášť a nasměrovat jednotlivá vlákna přímo do zařízení. To eliminuje potřebu spojování do pigtailů, což snižuje jak čas strávený na místě, tak riziko ztráty signálu souvisejícího se spojem.

2. Spolehlivost ve vertikálních a horizontálních páteřních sítích

Aramidová příze jako pevnostní prvek dává kabelu vynikající pevnost v tahu, díky čemuž je vhodný pro aplikace na stoupačkách ve vícepatrových kancelářských centrech nebo průmyslových zařízeních. Nekovové středové vyztužené jádro zajišťuje, že kabel zůstává lehký a odolný vůči elektromagnetickému rušení, což je zásadní pro průmyslová přední připojení v energetických sítích a železniční přepravě.

3. Dodržování ochrany životního prostředí a bezpečnosti

Vnější materiál víceúčelového vylamovacího kabelu z optických vláken je navržen tak, aby byl odolný proti korozi, vodě a UV záření. Tím, že nabízíme UL OFNR certifikované PVC a možnosti LSZH vyhovující IEC60332-1/3C, zajistíme, aby vaše infrastruktura splňovala nejpřísnější standardy požární bezpečnosti pro vnitřní kabelové rozvody jakéhokoli účelu.

Dokonalost výroby a zajištění kvality

Jiangsu Xuben Photoelectric Technology Co., Ltd udržuje výrobní základnu o rozloze 15 000 metrů čtverečních se čtyřmi specializovanými továrnami. Náš závazek k rafinované výrobě je potvrzen:

Roční výstup: Výrobní kapacita v hodnotě 20 milionů USD, která zajišťuje stabilní dodací lhůty pro rozsáhlé inženýrské projekty.

Certifikované standardy: Naše skupina je držitelem certifikací ISO9001 a ISO45001. Víceúčelový oddělovací optický kabel specificky vyhovuje standardům YD/T 1258.4, ICEA-596, GR-409 a IEC 60793.

Ověřený výkon: Každá šarže prochází před opuštěním továrny přísným testováním pevnosti v tahu, odolnosti proti rozdrcení a rovnoměrnosti útlumu.

Klíčové aplikační scénáře

Díky všestrannosti víceúčelového vylamovacího optického kabelu je nepostradatelný pro:

Propojení datových center: Kabely s vysokou hustotou mezi serverovými stojany a hlavními distribučními oblastmi.

Campus Backbone Distribution: Propojení více komunikačních skříní napříč velkými institucionálními lokalitami.

Průmyslové sítě: Poskytování robustních optických spojů na dálnicích a elektrických elektrárnách, kde se o trvanlivosti nedá vyjednávat.

Vnitřní rozvody: Univerzální horizontální kabeláž, kde musí být vlákna vyražena do jednotlivých nástěnných vývodů.

Často kladené otázky (FAQ)

Jaký je hlavní rozdíl mezi Break-out kabelem a distribučním kabelem?

V distribučním kabelu jsou vlákna svázána pod jediným pláštěm. U víceúčelového vylamovacího optického kabelu má každé vlákno svůj vlastní plášť a aramidové pevnostní členy. To umožňuje, aby se s vlákny po odstranění hlavního vnějšího pláště manipulovalo jako s propojovacími kabely, což poskytuje vynikající mechanickou ochranu v koncovém bodě.

Poskytuje Orientalfiber přizpůsobené barvy bundy nebo počty vláken?

Ano. Jako součást skupiny Jiangsu Xuben Photoelectric Technology Co., Ltd může naše továrna na vnitřní optické kabely přizpůsobit víceúčelový vylamovací kabel z optických vláken tak, aby splňoval specifické požadavky projektu, včetně počtu vláken (obvykle 2 až 48 jader) a specifických hodnot zpomalování hoření.

Je tento kabel vhodný pro použití v kabelových žlabech s vysokou vlhkostí?

Přestože je vnější materiál našeho víceúčelového vylamovacího kabelu z optických vláken navržen především pro vnitřní použití, je odolný proti vlhkosti a korozi, takže je vhodný pro použití v typických suterénech budov nebo průmyslových tunelech s řízenou klimatickou úpravou.
