Předem propojená distribuce kabelů z optických vláken GFS-008-013C

1. obecný

1.1 Popis

Předpojující optická distribuční pole jako nejpokročilejší zařízení pro distribuci sítě FTTX poskytuje rychlé a spolehlivé připojení, dobrou ochranu a správu pro síť FTTX.

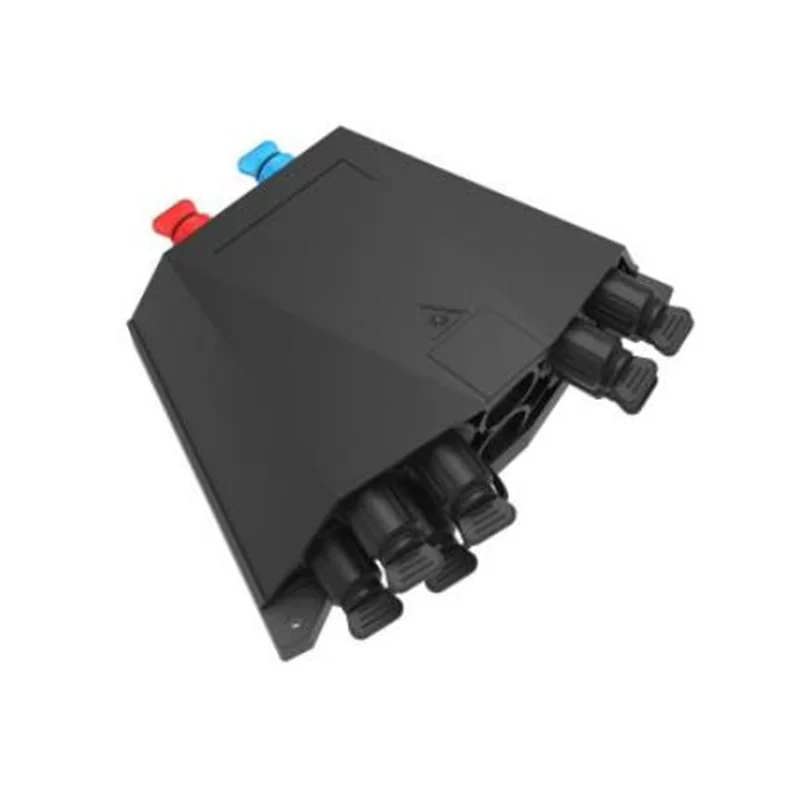

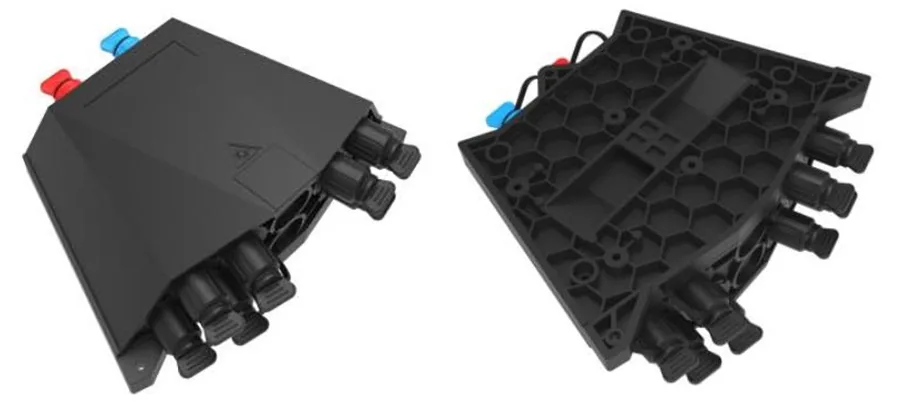

Vzhled GFS-008-013C

1.2 Standardy odpovídají

Nabízená výroba je navržena, vyrobena a testována podle standardů takto:

1.3 Aplikační prostředí

2. charakteristiky

1. Spodní skořápka a horní kryt jsou svařovány svařováním horké desky, které není odnímatelné.

2. Materiál: PP+GF.

3.. Vlhkost, vodotěsná, odolná proti prachu, proti stárnutí.

4. Úroveň ochrany až do IP68.

5. Interiér je vybaven Splitterem 1x2 FBT+ 1x8 PLC Splitter nebo 1x8 PLC Splitter.

6. Metoda instalace: Pole namontovaná, letecká namontovaná, na zeď.

3. Specifikace

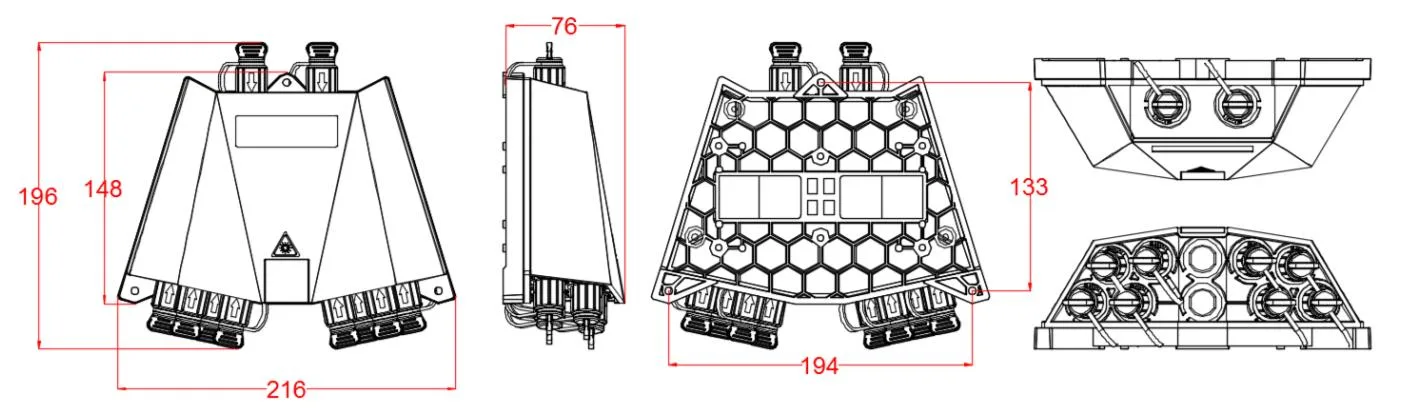

3.1 Mechanické specifikace

4. konfigurace

Hlavní optické parametry

Optické parametry uvedené ve výše uvedené tabulce jsou výchozí hodnoty a lze je přizpůsobit podle požadavků.

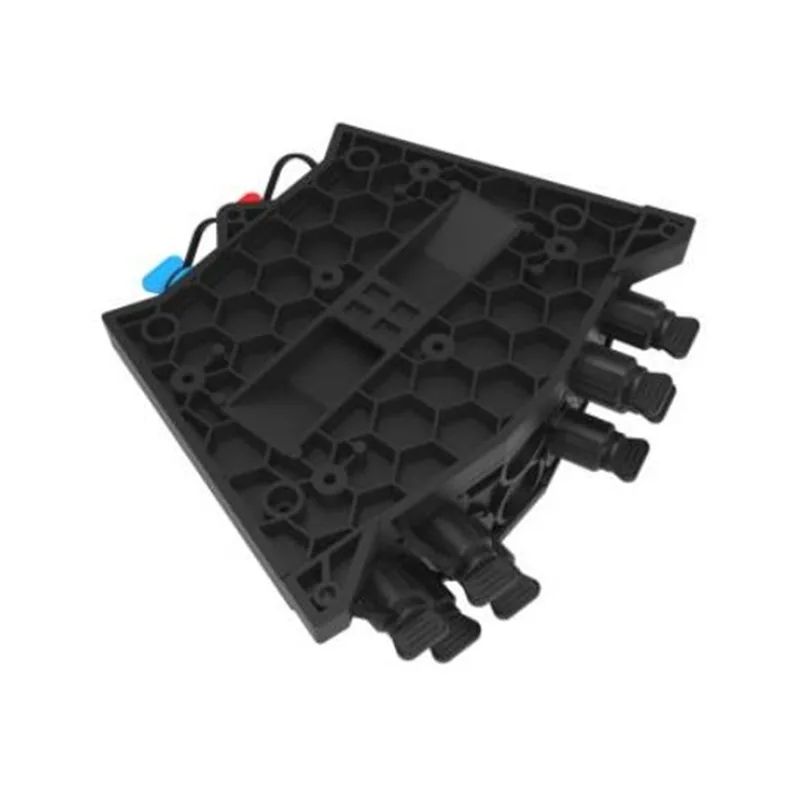

5. Obrázek produktu

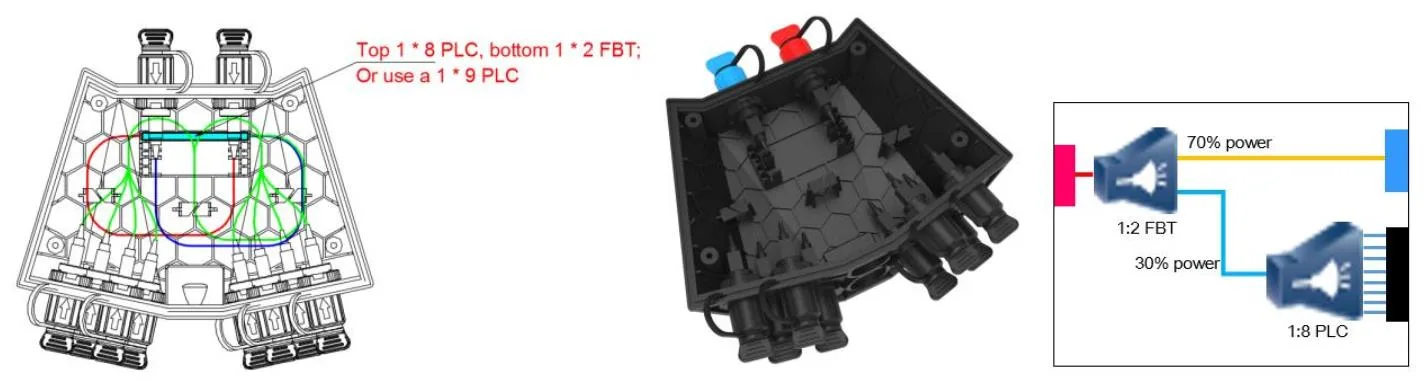

5.1 Způsoby kabelu produktu:

1 * 2 FBT + 1 * 8 PLC Splitter Cable Ways

5.2 Příslušenství

Žádný.	Název dílu	Referenční obrázek	Jednotka	Množství	Poznámka
1	Uživatelé	/	PCS	1	V
2	Zpráva o testování splitter	/	PCS	1	V
3	Kit na zeď		soubor	1	Volitelné jako požadavek zákazníka
4	Sada namontovaná na pólu		soubor	1	Volitelné jako požadavek zákazníka
5	Letecké namontované Kit		soubor	1	Volitelné jako požadavek zákazníka

6. Charakteristiky životního prostředí

Tento produkt splňuje směrnici o ochraně životního prostředí ROHS a obsah olova, kadmia, rtuti, hexavalentního chromu, polybrominovaného bifenylu (PBB) a polybrominované difenylether (PBDE) nepřekročí limit.

7. Instalace

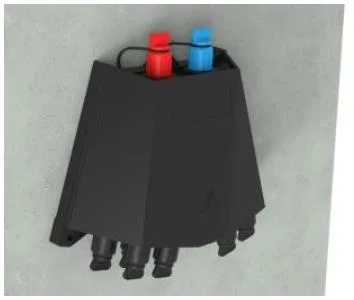

7.1. Instalace na stěně

Vyvrtejte 3 otvory do zdi podle dimenze, umístěte rozšiřující zástrčku φ7,5*40, umístěte krabici tak, aby odpovídala otvorům a pomocí šroubů připevnily.

Instalace namontovaná na zeď

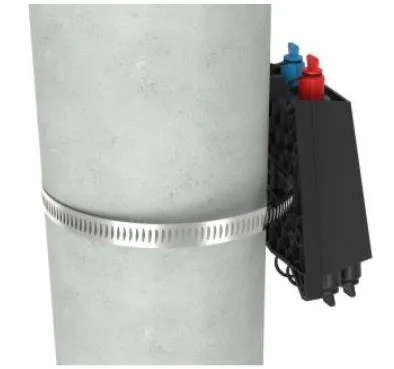

7.2. Instalace namontovaná na pólu

Projděte prsten obruče skrz štěrbinu zadní desky a opravte jej na telekomunikační pól.

Instalace namontovaná na tyči

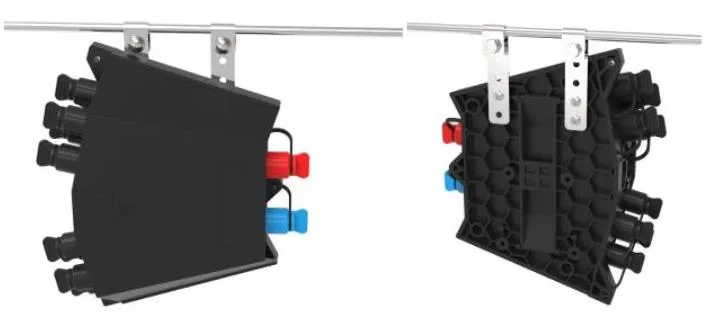

7.3. Strojní struktura

Nainstalovanou na podvozku nad hlavy zavěšené na drátu a poté zabránilo tomu, aby se pouzdro zabránilo.

Strojní struktura

8. Provoz konektoru

8.1 Adaptér - A （E）

⚫ Otočte část šipky vlákniny konektoru proti směru hodinových ručiček a vyjměte prachovou víčko.

⚫ Část konektoru vlákna šipky je nahoře, vložte konektor vlákna do zásuvky a poté je otočte šipku část ve směru hodinových ručiček.

8.2 Adaptér před připojením - B （XL）

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožený uzávěr sedadla kabelu na plášti ve směru hodinových ručiček

8.3 Adaptér - C

⚫ Stiskněte posuvný prsten na předběžnou zástrčku optického vlákna ve směru šipky, aby se odstranil uzávěr prachu; Stisknutím tlačítka vytáhněte čepici prachu na adaptéru ve směru šipky.

⚫ Zarovnejte tělo předem vytvořené zástrčky se sponou adaptéru, dokud není připevněna. Připojte oba kryty prachu stejným způsobem.

⚫ Nainstalovaná prefabrikovaná zástrčka tlačí posuvný kroužek, aby uvolnil sponu, a poté vytáhne hlavní tělo dozadu, aby ji oddělilo.

8.4 Adaptér - D

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky.

⚫ Připojte předem připojenou zástrčku D a předem připojený adaptér d ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

8.5 Adaptér - E (A)

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky

⚫ Připojte předem připojenou zástrčku E a předem připojený adaptér E ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

8.6 Předem připojený adaptér -f (SC)

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožené kabelové upínací uzávěr na plášti ve směru hodinových ručiček.

8.7 Adaptér - G - G

9. Balíček
