Předem propojená distribuce kabelů z optických vláken GFS-016-007C

1. obecný

1.1 Popis

Předpojující optická distribuční pole jako nejpokročilejší zařízení pro distribuci sítě FTTX poskytuje rychlé a spolehlivé připojení, dobrou ochranu a správu pro FTTX síť.

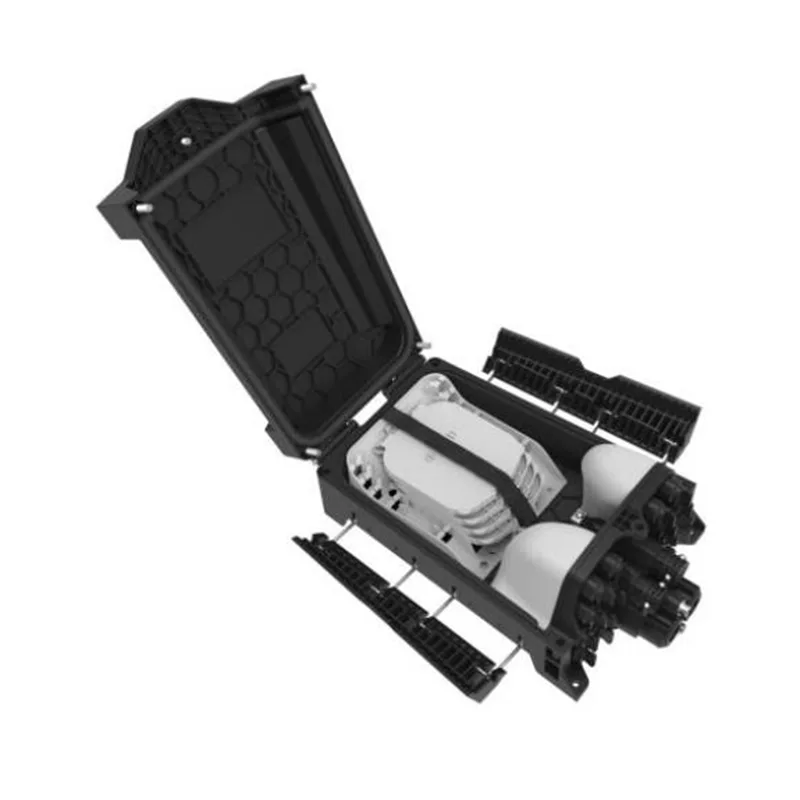

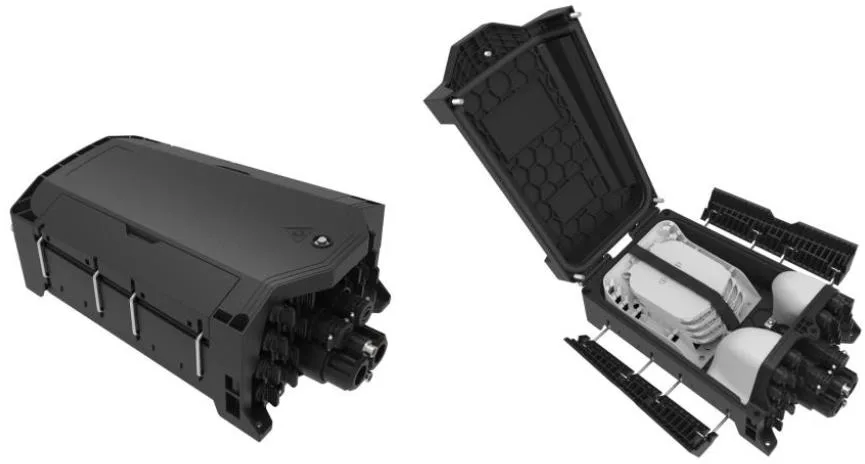

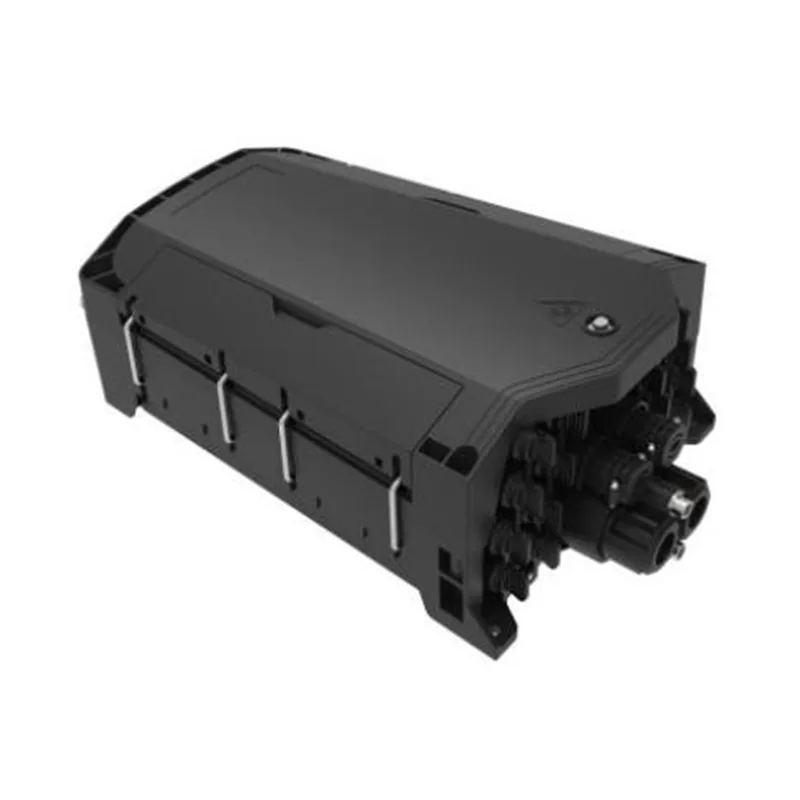

Vzhled GFS-016-007C

1.2 Standardy odpovídají

Nabízená výroba je navržena, vyrobena a testována podle standardů takto:

1.3 Aplikační prostředí

2. charakteristiky

1. Spodní skořápka a horní kryt jsou svařovány svařováním horké desky, které není odnímatelné.

2. Materiál: PP+GF.

3.. Vlhkost, vodotěsná, odolná proti prachu, proti stárnutí.

4. Úroveň ochrany až do IP68.

5. 1 Oválný vstup optického kabelu, 2 vložky optického kabelu a 16 předem připojených adaptérů.

6. K dispozici jsou různé typy sestřihových zásobníků.

7. Metoda instalace: Pole namontovaná, letecká namontovaná, na zeď.

3. Specifikace

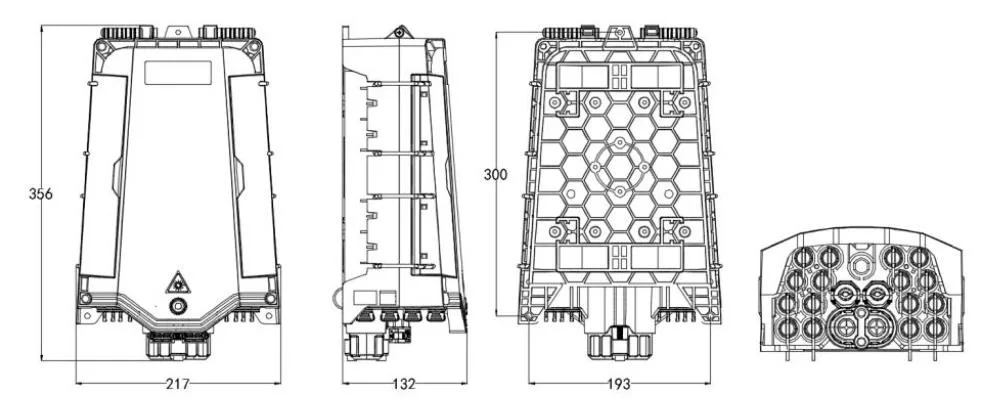

3.1 Mechanické specifikace

4. konfigurace

4.1 Hlavní optické parametry

Optické parametry uvedené ve výše uvedené tabulce jsou výchozí hodnoty a lze je přizpůsobit podle požadavků.

5. Obrázek produktu

5.1 Způsoby kabelu produktu:

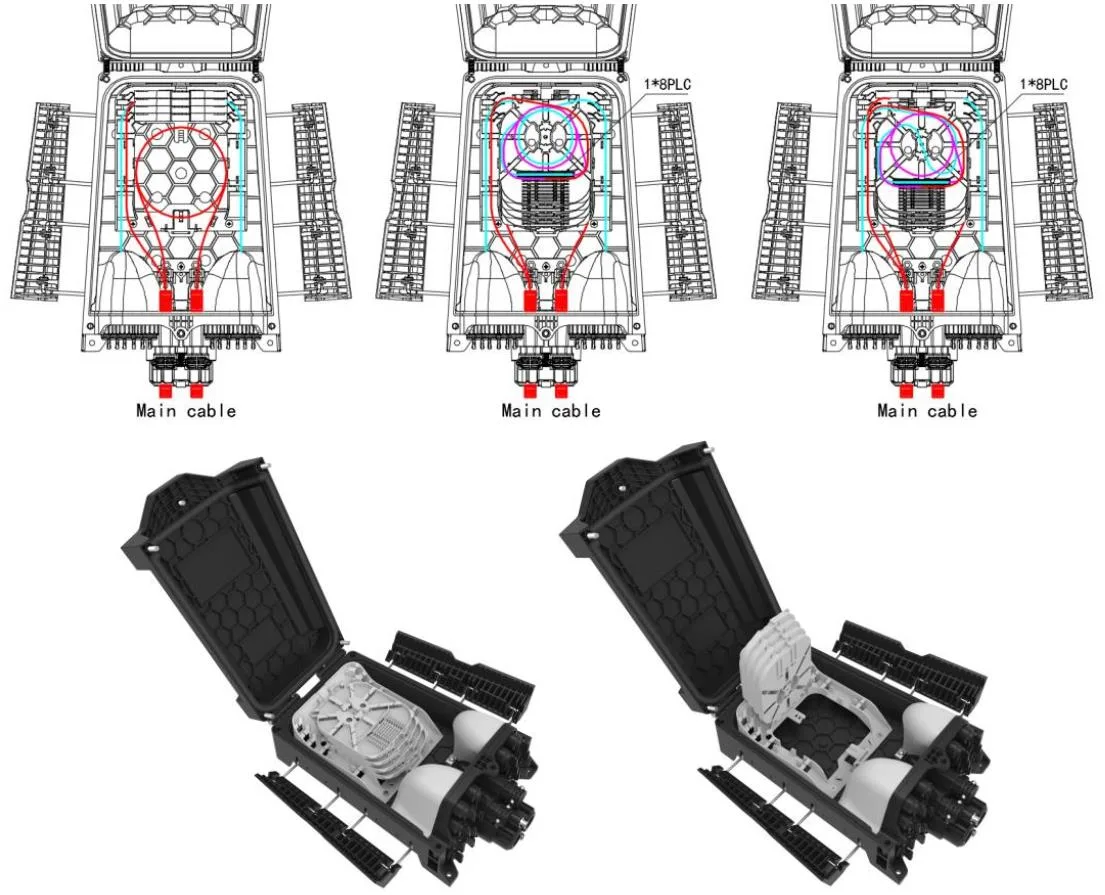

Schéma směrování GFS-016-007C

5.2 Splikující se podnos

Položka	Splikující podnos a	B.	Splikační podnos c
Rozměry (h*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Čistá hmotnost (kg)	0.017	0.026	0.026
Obrázek
Barva	Pantone 428C	Pantone 428C	Pantone 428C
Materiál	PC+abs/abs	PC+abs/abs	PC+abs/abs
Sestřihovací kapacita zásobníku (jádra)	12  (1 vrstva zmenšujícího ochranného pouzdra))	16  (2 vrstvy smršťovatelného ochranného pouzdra)	2 (2 vrstvy smršťovatelného ochranného pouzdra)
Kapacita rozbočovače Atray (PCS)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm vlákno, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm vlákno, 60x7x4mm), 1 (PLC 1x16, 0,9 mm vlákno, 60x12x4mm), 1  (1*2 FBT, 0,9 mm vlákno, Ø3*60 mm)
Maximum (PCS)	8	4	4
Výchozí (PCS)	/	4	/

Poznámka:

1. Výše ​​uvedené zásobníky lze smíchat podle požadavků.

2. pravidla konfigurace: 2a = 1b = 1c Druhy disků vláken se neustále zvyšují

5.3 Příslušenství

Žádný.	Název dílu	Referenční obrázek	Jednotka	Množství	Poznámka
1	Uživatelé	/	PCS	1	V
2	Zpráva o testování splitter	/	PCS	1	V

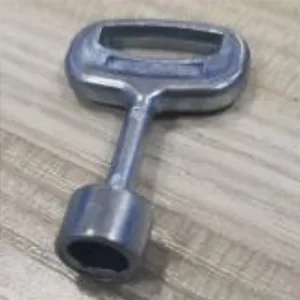

3	Klíč		PCS	1	Typ „D“

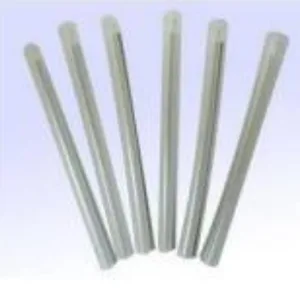

4	Ochranlivý objímka shrinkvabilního tepla		PCS	16	L = 45 mm, volitelné jako požadavek zákazníka

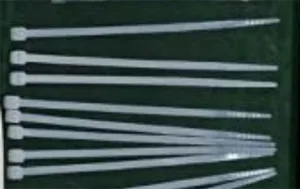

5	Nylonová kabelová vazba		PCS	10	3x100 mm

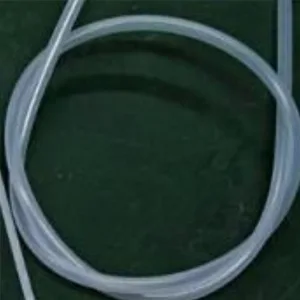

6	Trubka holé vlákniny		PCS	1	OD5MM x 50 cm

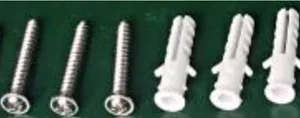

7	Kit na zeď		soubor	1	Volitelné jako požadavek zákazníka. (Rozšířená plastová zástrčka φ8x40 mm, Phillips samovahovací šrouby M5x40mm.)

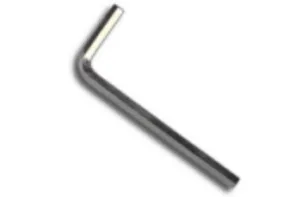

8	M6 Allen Key		PCS	1	M6

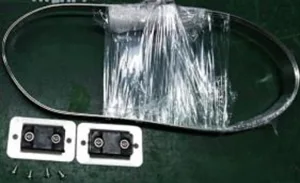

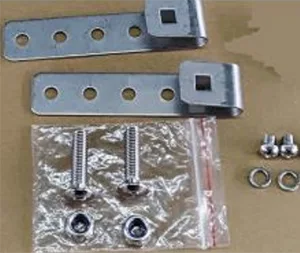

9	Sada namontovaná na pólu		soubor	1	Volitelné jako požadavek zákazníka
10	Sada vzduchu		soubor	1	Volitelné jako požadavek zákazníka

6. Charakteristiky životního prostředí

Tento produkt splňuje směrnici o ochraně životního prostředí ROHS a obsah olova, kadmia, rtuti, hexavalentního chromu, polybrominovaného bifenylu (PBB) (PBB) a polybrominovaného difenyletheru (PBDE) nepřekročí limit.

7. Instalace

7.1. Instalace na stěně

Vyvrtejte 3 otvory do zdi podle dimenze v tabulce 3.1, umístěte rozšiřující zástrčku7.5*40, umístěte krabici tak, aby odpovídala otvorům a pomocí šroubů připevnily.

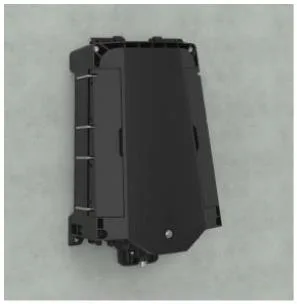

Instalace namontovaná na zeď

7.2. Instalace namontovaná na pólu

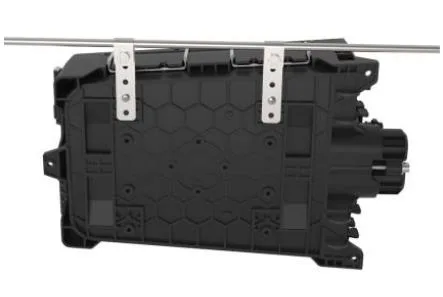

Projděte obruč přes štěrbinu zadní desky a opravte ho na telekomunikační pól

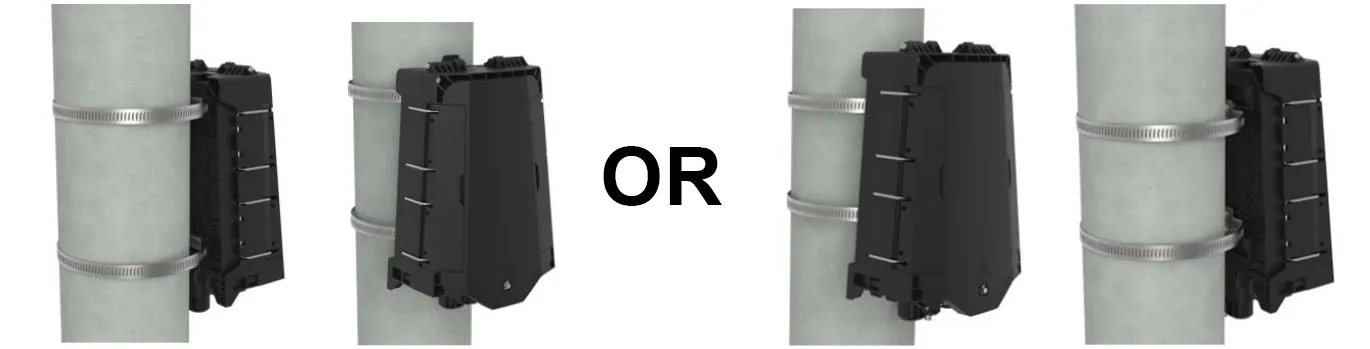

Instalace namontovaná na tyči

7.3 Instalace na stěně (s úložným zásobníkem kabelů)

Připojte dva nainstalované na podvozku nad hlavou zavěšené na drátu a poté zabráněli, zabránit spadnutí pouzdra.

Strojní struktura

8. Provoz konektoru

8.1 Adaptér - A （E）

⚫ Otočte část šipky vlákniny konektoru proti směru hodinových ručiček a vyjměte prachovou víčko.

⚫ Část konektoru vlákna šipky je nahoře, vložte konektor vlákna do zásuvky a poté je otočte šipku část ve směru hodinových ručiček.

8.2 Adaptér před připojením - B （XL）

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožený uzávěr sedadla kabelu na plášti ve směru hodinových ručiček

8.3 Adaptér - C

⚫ Stiskněte posuvný prsten na předběžnou zástrčku optického vlákna ve směru šipky, aby se odstranil uzávěr prachu; Stisknutím tlačítka vytáhněte čepici prachu na adaptéru ve směru šipky.

⚫ Zarovnejte tělo předem vytvořené zástrčky se sponou adaptéru, dokud není připevněna. Připojte oba kryty prachu stejným způsobem.

⚫ Nainstalovaná prefabrikovaná zástrčka tlačí posuvný kroužek, aby uvolnil sponu, a poté vytáhne hlavní tělo dozadu, aby ji oddělilo.

8.4 Adaptér - D

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky.

⚫ Připojte předem připojenou zástrčku D a předem připojený adaptér d ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

8.5 Adaptér - E (A)

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky

⚫ Připojte předem připojenou zástrčku E a předem připojený adaptér E ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

8.6 Adaptér -f předem připojený

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožené kabelové upínací uzávěr na plášti ve směru hodinových ručiček.

8.7 Adaptér - G - G

9. Balíček

1ks v tašce bublin, 480*400 mm;

1PC v malém kartonu, 365*225*145 mm, hrubá hmotnost je 2,1 kg;

8ks ve velkém vlnitém kartonu, 470*385*615 mm, hrubá hmotnost je 18 kg.
