Předem propojená distribuce kabelů z optických vláken GFS-12by & -1 & -2

1. obecný

1.1 Popis

Předpojující optická distribuční pole jako nejpokročilejší zařízení pro distribuci sítě FTTX poskytuje rychlé a spolehlivé připojení, dobrou ochranu a správu pro FTTX síť.

1.2 Standardy odpovídají

Nabízená výroba je navržena, vyrobena a testována podle standardů takto:

1.3 Aplikační prostředí

2. charakteristiky

1. Spodní skořápka a horní kryt jsou svařovány svařováním horké desky, které není odnímatelné.

2. materiál: str.

3.. Vlhkost, vodotěsná, odolná proti prachu, proti stárnutí.

4. Úroveň ochrany až do IP68.

5. Interiér je vybaven splitterem 1x4 PLC+ 1x8 PLC Splitter nebo 1x8 PLC.

6. Metoda instalace: Pole namontovaná, letecká namontovaná, na zeď.

7. Pozice adaptéru lze přizpůsobit podle požadavků zákazníka.

3. Specifikace

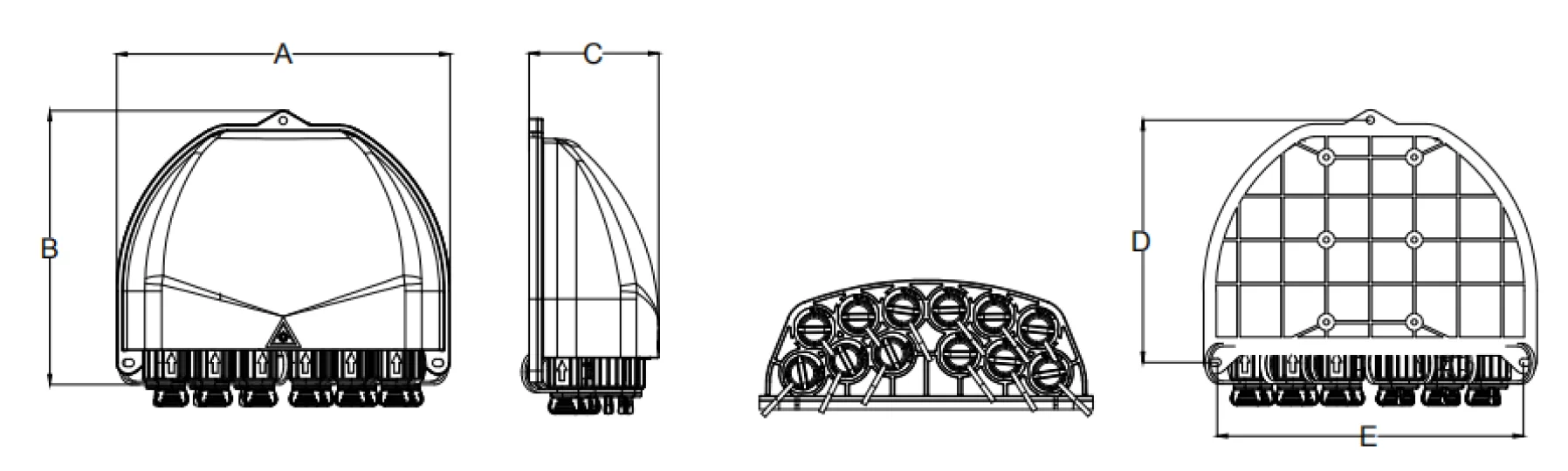

3.1 Mechanické specifikace

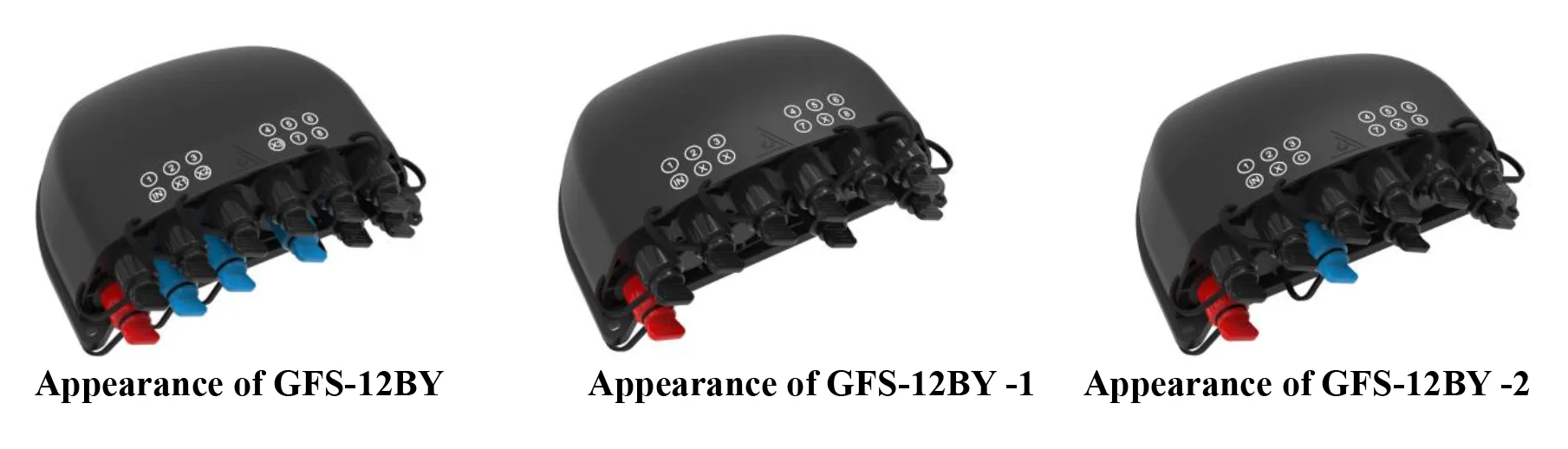

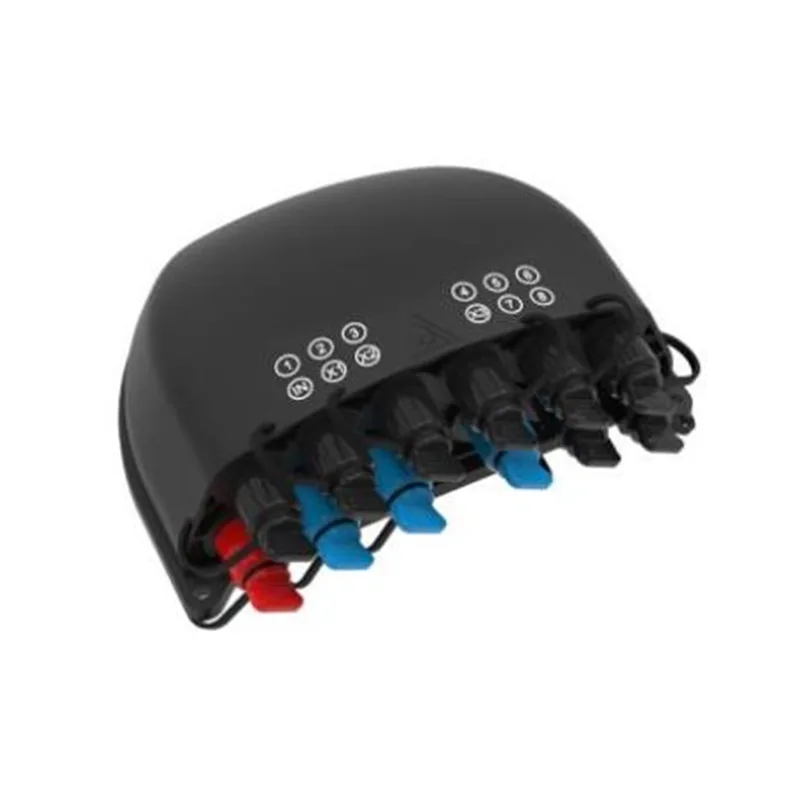

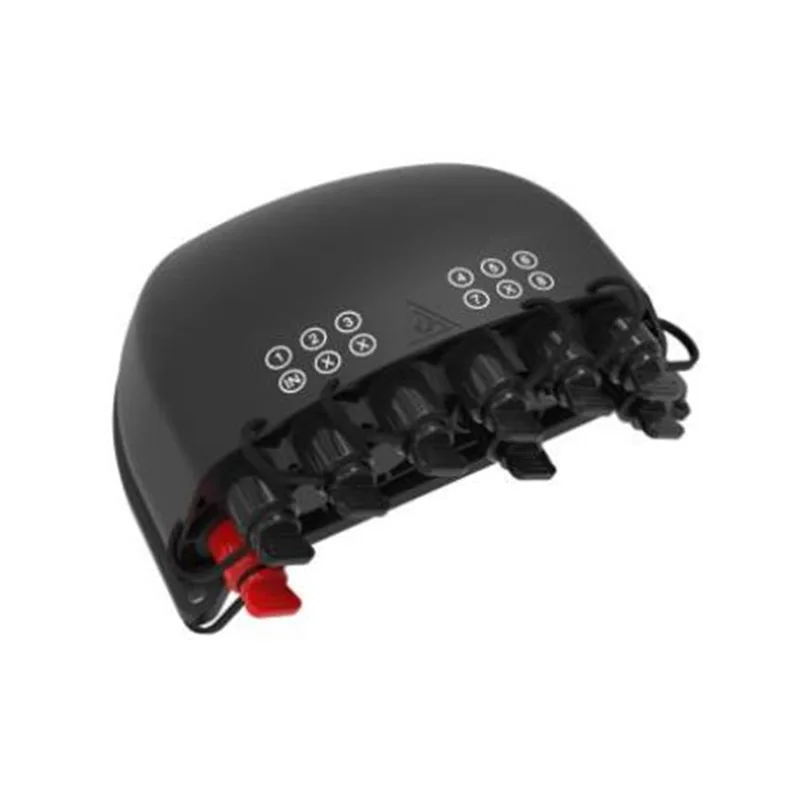

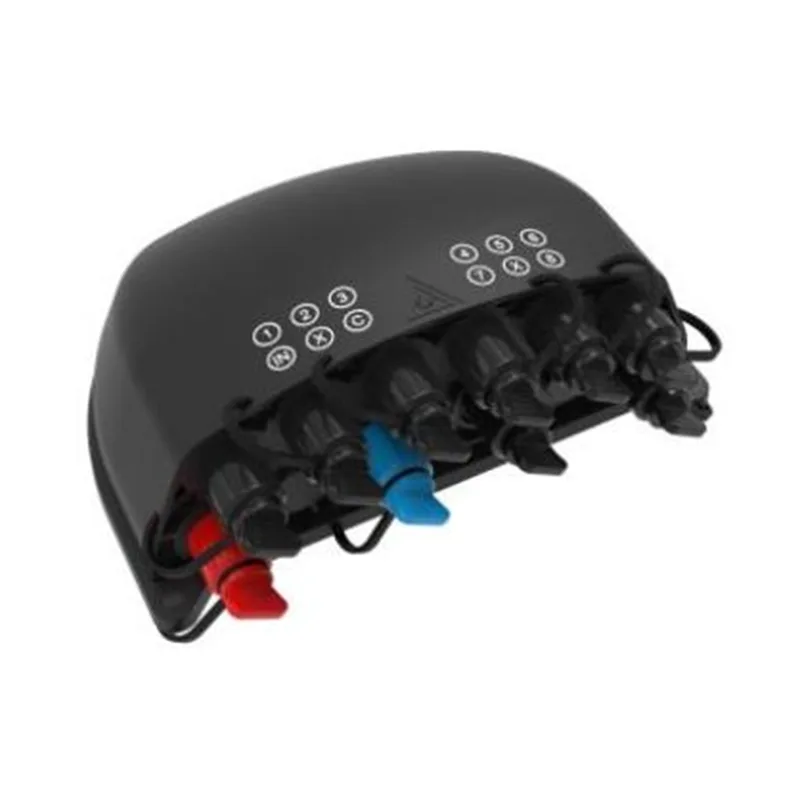

4. Obrázek produktu

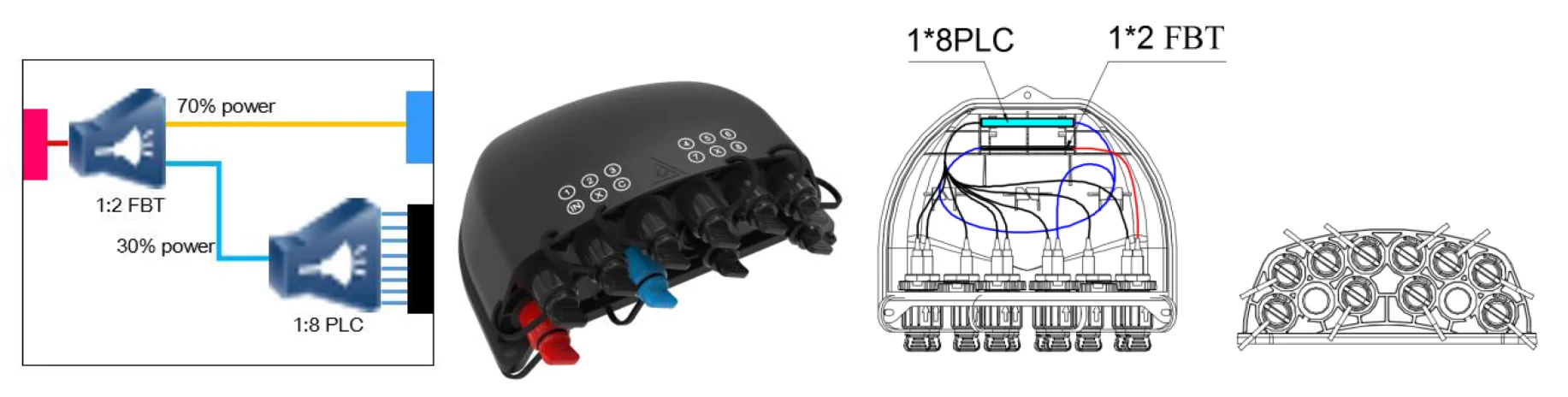

4.1 Způsoby kabelu produktu:

PLC nahoře, FBT na dně

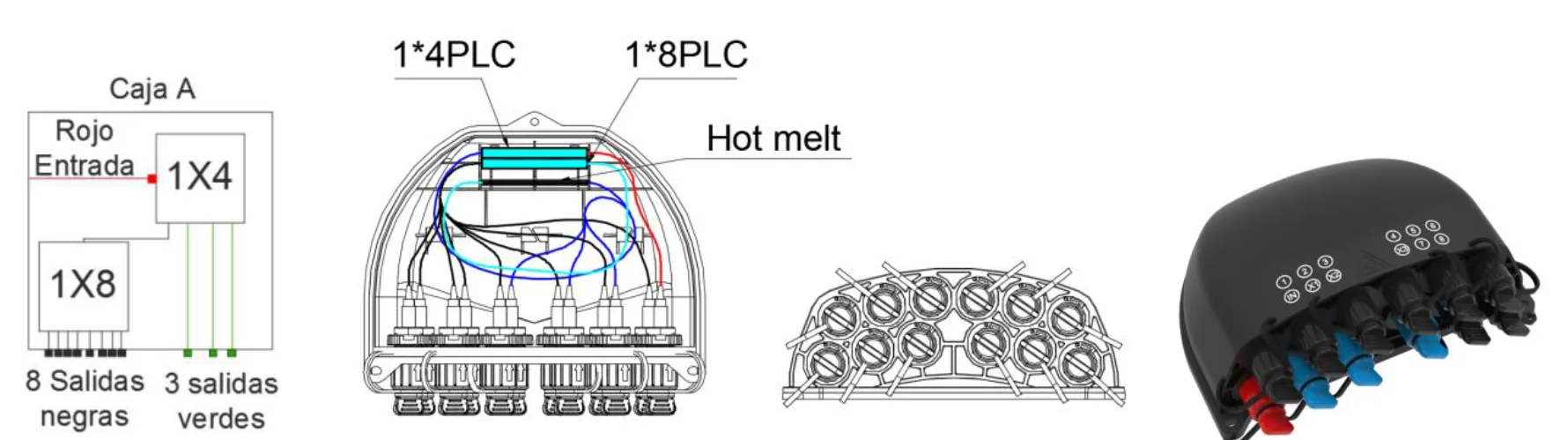

GFS-12BY (1 * 4 PLC + 1 * 8 PLC SPLETTERTAL CABLE Ways)

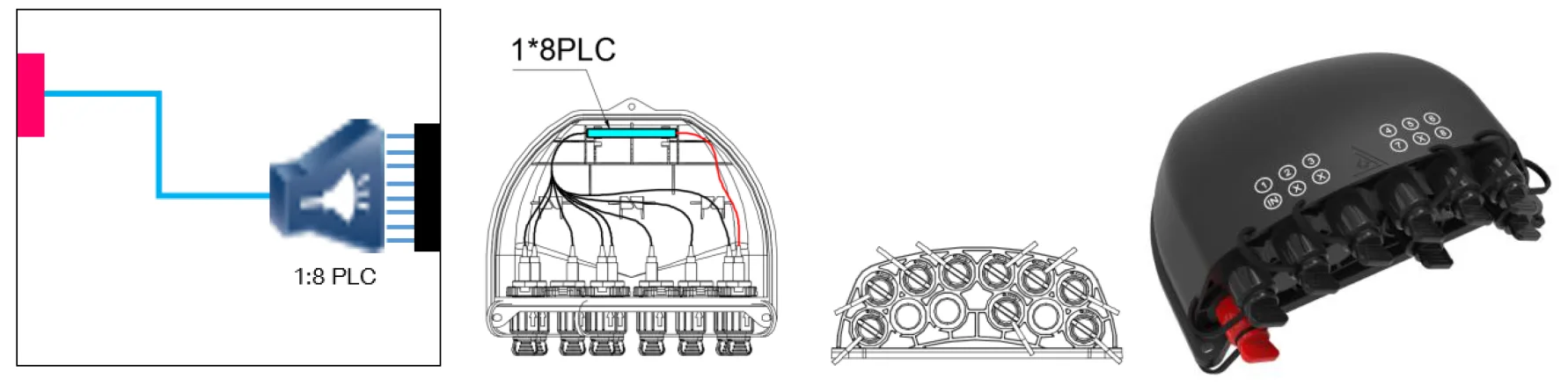

GFS-12BY-1 (1 * 8 PLC SPRITERTA CABLE Ways)

GFS-12BY-2 (1 * 2FBT+1 * 8 PLC Splitter Cable Ways)

4.2 Konfigurace

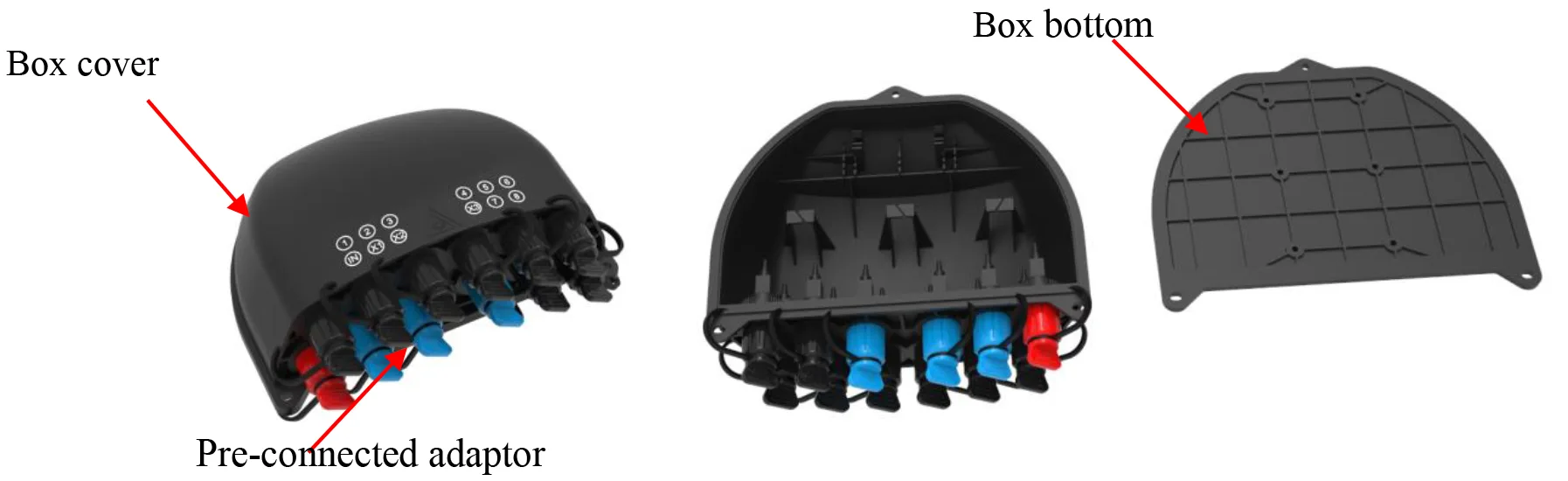

4.2.1 Hlavní části

4.2.2 Příslušenství

Žádný.	Název dílu	Referenční obrázek	Jednotka	Množství	Poznámka
1	Uživatelé	/	PCS	1	V
2	Zpráva o testování splitter	/	PCS	1	V
3	Kit na zeď		soubor	1	Volitelné jako zákazníci žádost
4	Sada namontovaná na pólu		soubor	1	Volitelné jako zákazníci žádost
5	Sada vzduchu		soubor	1	Volitelné jako zákazníci žádost

5. Charakteristiky životního prostředí

Tento produkt splňuje směrnici o ochraně životního prostředí ROHS a obsah olova, kadmia, rtuti, hexavalentního chromu, polybrominovaného bifenylu (PBB) (PBB) a polybrominovaného difenyletheru (PBDE) nepřekročí limit.

6. Instalace

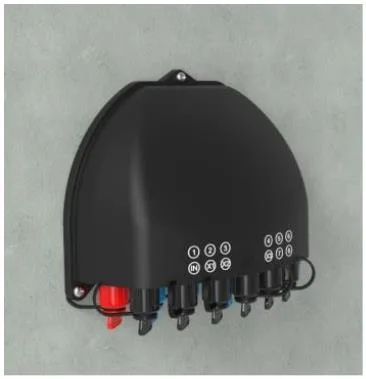

6.1. Instalace na stěně

Vyvrtejte 3 otvory do zdi podle dimenze, umístěte rozšiřující zástrčku φ7,5*40, umístěte krabici tak, aby odpovídala otvorům a pomocí šroubů připevnily.

Instalace namontovaná na zeď

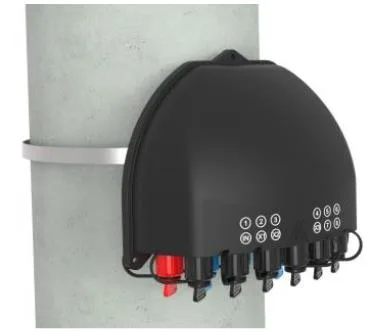

6.2. Instalace namontovaná na pólu

Projděte obruč přes štěrbinu zadní desky a opravte ho na telekomunikační pól

Instalace namontovaná na tyči

6.3 Instalace na stěně (s úložným zásobníkem kabelů)

Připojte dva nainstalované na podvozku nad hlavou zavěšené na drátu a poté zabráněli, zabránit spadnutí pouzdra.

Instalace na stěně (s úložným zásobníkem kabelů

7. Provoz konektoru

7.1 Adaptér - A （E）

⚫ Otočte část šipky vlákniny konektoru proti směru hodinových ručiček a vyjměte prachovou víčko.

⚫ Část konektoru vlákna šipky je nahoře, vložte konektor vlákna do zásuvky a poté je otočte šipku část ve směru hodinových ručiček.

7.2 PŘEDPOKLÁDANÝ ADAPTTER - B （XL）

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožený uzávěr sedadla kabelu na plášti ve směru hodinových ručiček

7.3 Adaptér před připojením - c

⚫ Stiskněte posuvný prsten na předběžnou zástrčku optického vlákna ve směru šipky, aby se odstranil uzávěr prachu; Stisknutím tlačítka vytáhněte čepici prachu na adaptéru ve směru šipky.

⚫ Zarovnejte tělo předem vytvořené zástrčky se sponou adaptéru, dokud není připevněna. Připojte oba kryty prachu stejným způsobem.

⚫ Nainstalovaná prefabrikovaná zástrčka tlačí posuvný kroužek, aby uvolnil sponu, a poté vytáhne hlavní tělo dozadu, aby ji oddělilo.

7.4 Adaptér před připojením - D

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky.

⚫ Připojte předem připojenou zástrčku D a předem připojený adaptér d ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

7.5 Adaptér - E (A)

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky

⚫ Připojte předem připojenou zástrčku E a předem připojený adaptér E ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

7.6 PŘEDPOKLÁDENÝ ADAPTTER -F

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožené kabelové upínací uzávěr na plášti ve směru hodinových ručiček.

8. balíček
