Předem propojená distribuce kabelů z optických vláken GFS-8by & -1

1. obecný

1.1 Popis

Předpojující optická distribuční pole jako nejpokročilejší zařízení pro distribuci sítě FTTX poskytuje rychlé a spolehlivé připojení, dobrou ochranu a správu pro síť FTTX.

1.2 Standardy odpovídají

Nabízená výroba je navržena, vyrobena a testována podle standardů takto:

1.3 Aplikační prostředí

2. charakteristiky

1. Spodní skořápka a horní kryt jsou svařovány svařováním horké desky, které není odnímatelné.

2. materiál: str.

3.. Vlhkost, vodotěsná, odolná proti prachu, proti stárnutí.

4. Úroveň ochrany až do IP68.

5. Interiér je vybaven Splitterem 1x2 FBT+ 1x8 PLC Splitter nebo 1x8 PLC Splitter.

6. Metoda instalace: Pole namontovaná, letecká namontovaná, na zeď.

7. Může být vybaven úložným zásobníkem kabelů pro splnění skladování 30 metrů 5 mm kulatý kabel.

3. Specifikace

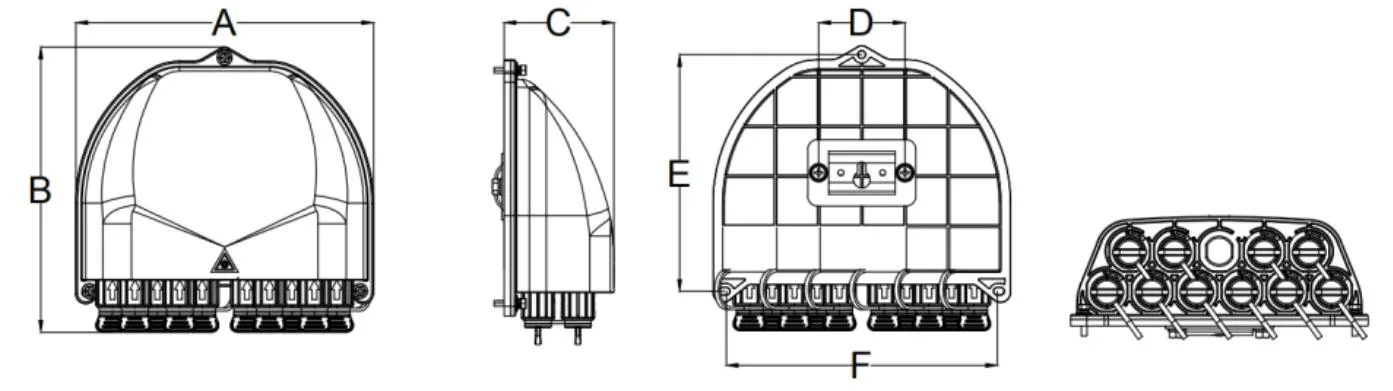

3.1 Mechanické specifikace

4. konfigurace

Hlavní optické parametry

Optické parametry uvedené ve výše uvedené tabulce jsou výchozí hodnoty a lze je přizpůsobit podle požadavků.

5. Obrázek produktu

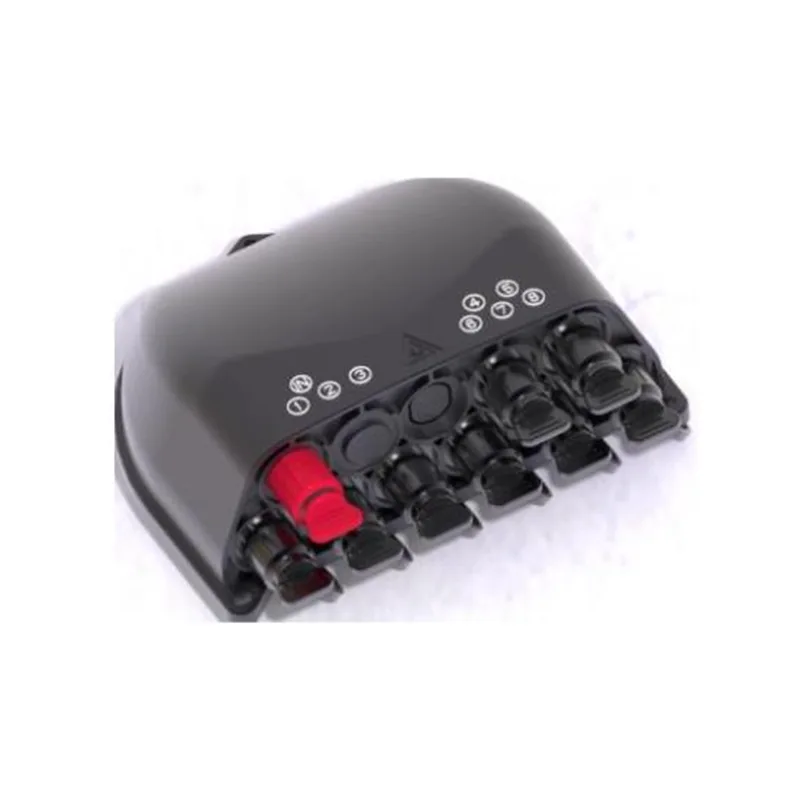

5.1 Způsoby kabelu produktu:

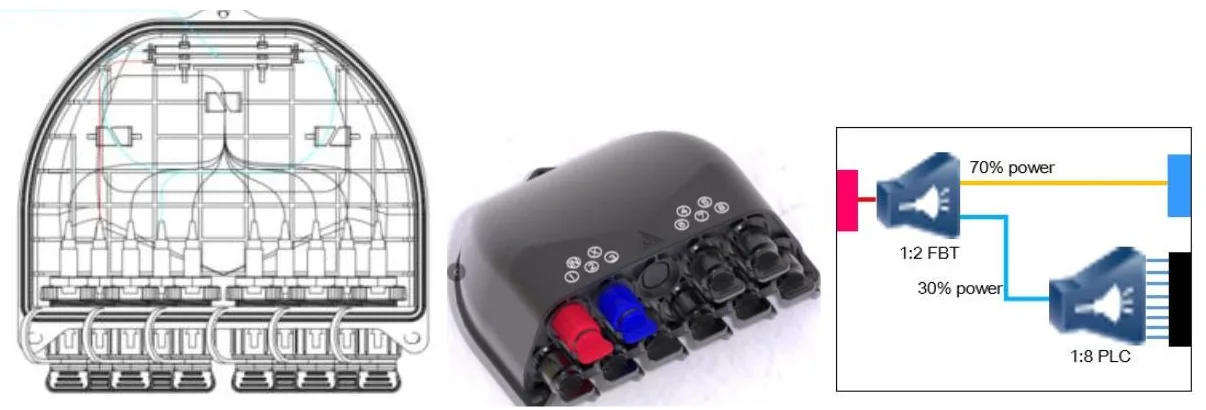

PLC nahoře, FBT na dně

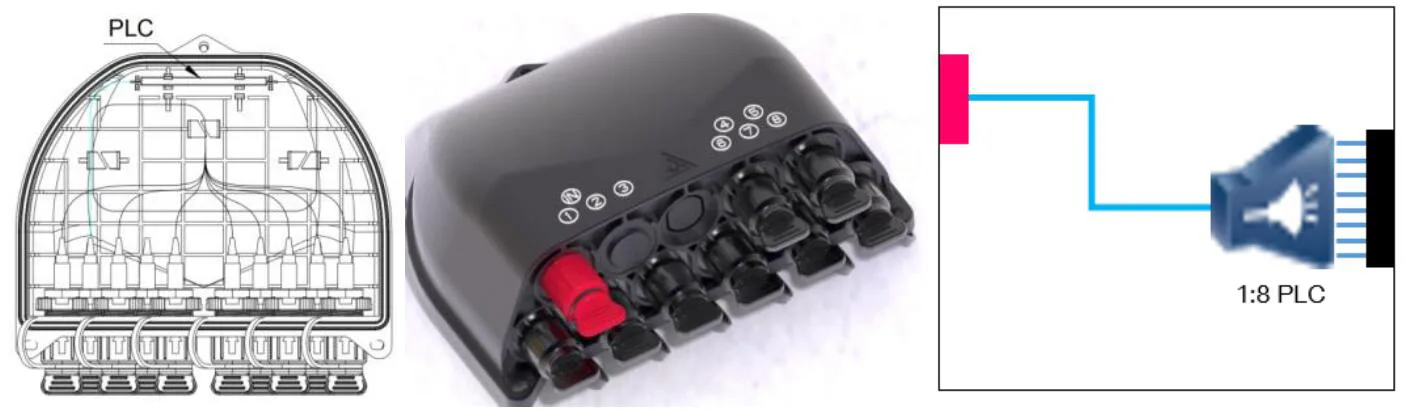

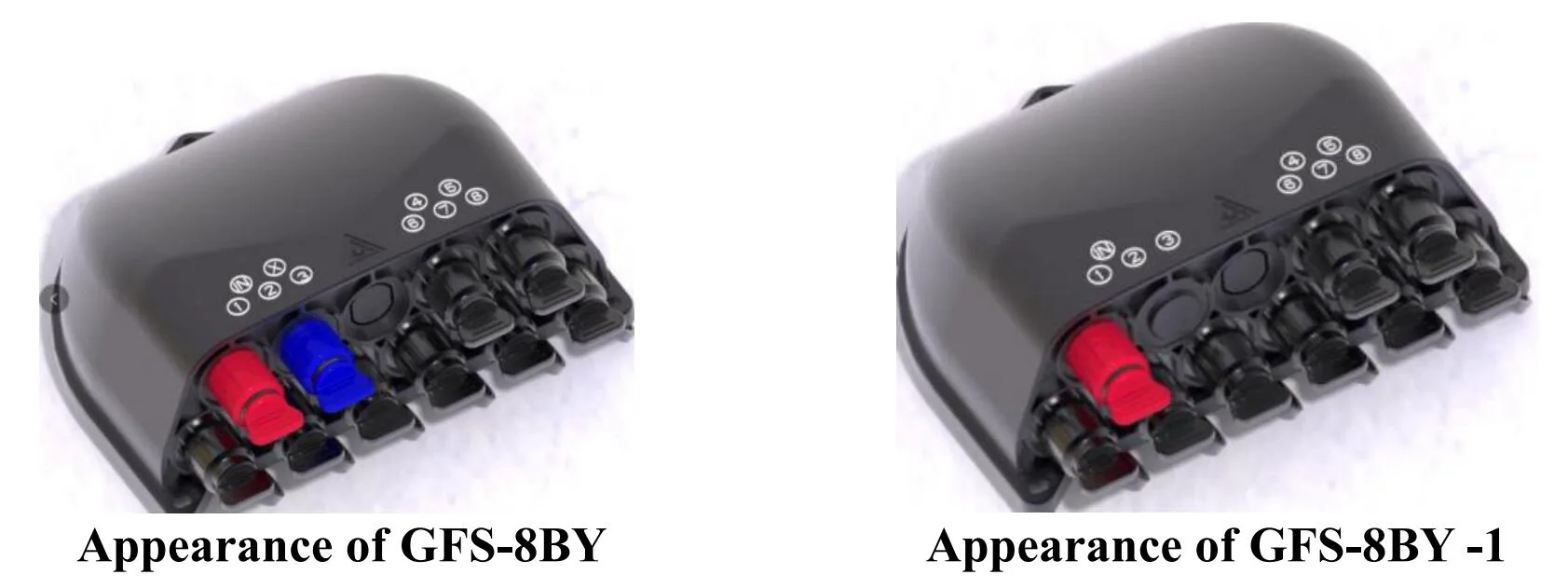

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Splitter Cable Ways)

GFS-8BY-1 (1 * 8 PLC Splitter Cable Ways)

5.2 Konfigurace

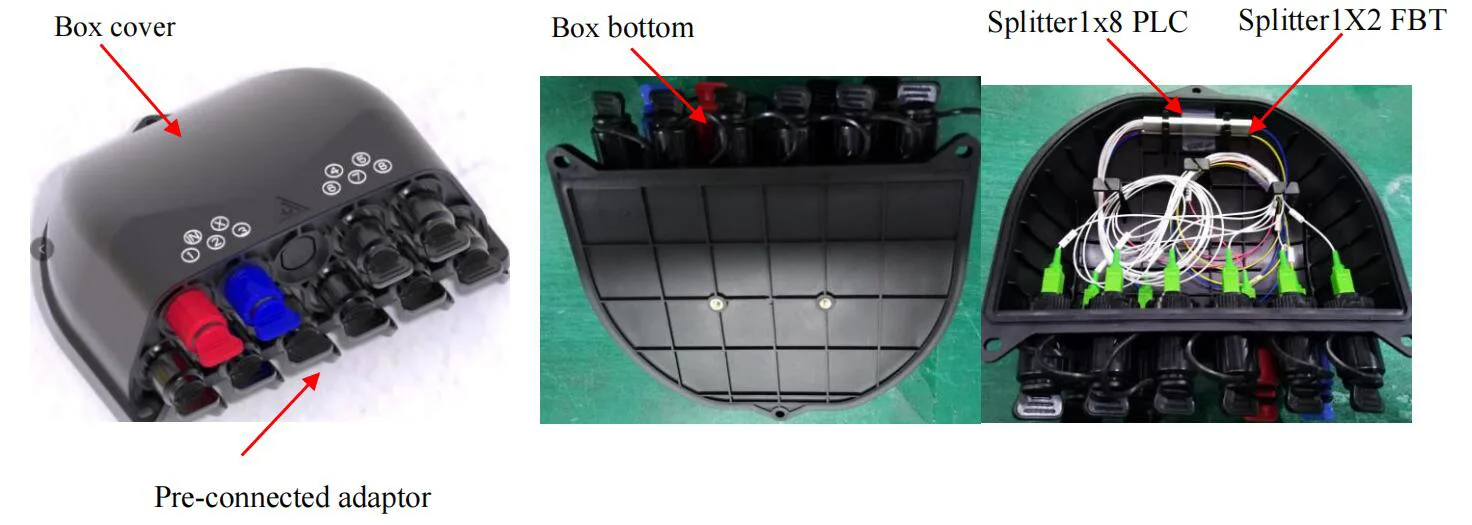

5.2.1 Hlavní části

5.2.2 Příslušenství

Žádný.	Název dílu	Referenční obrázek	Jednotka	Množství	Poznámka
1	Uživatelé	/	PCS	1	V
2	Zpráva o testování splitter	/	PCS	1	V
3	Kit na zeď		soubor	1	Volitelné jako zákazníci žádost
4	Sada namontovaná na pólu		soubor	1	Volitelné jako zákazníci žádost
5	Sada vzduchu		soubor	1	Volitelné jako zákazníci žádost

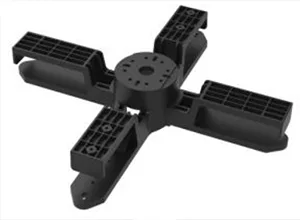

6	Kabel kabel skladovací zásobník		soubor	1	Volitelné jako zákazníci žádost

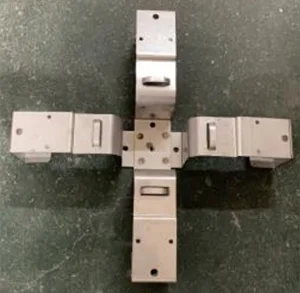

7	Kabel kabel skladovací zásobník		soubor	1	Volitelné jako zákazníci žádost

6. Charakteristiky životního prostředí

Tento produkt splňuje směrnici o ochraně životního prostředí ROHS a obsah olova, kadmia, rtuti, hexavalentního chromu, polybrominovaného bifenylu (PBB) (PBB) a polybrominovaného difenyletheru (PBDE) nepřekročí limit.

7. Instalace

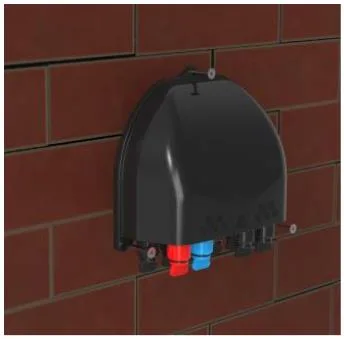

7.1. Instalace na stěně

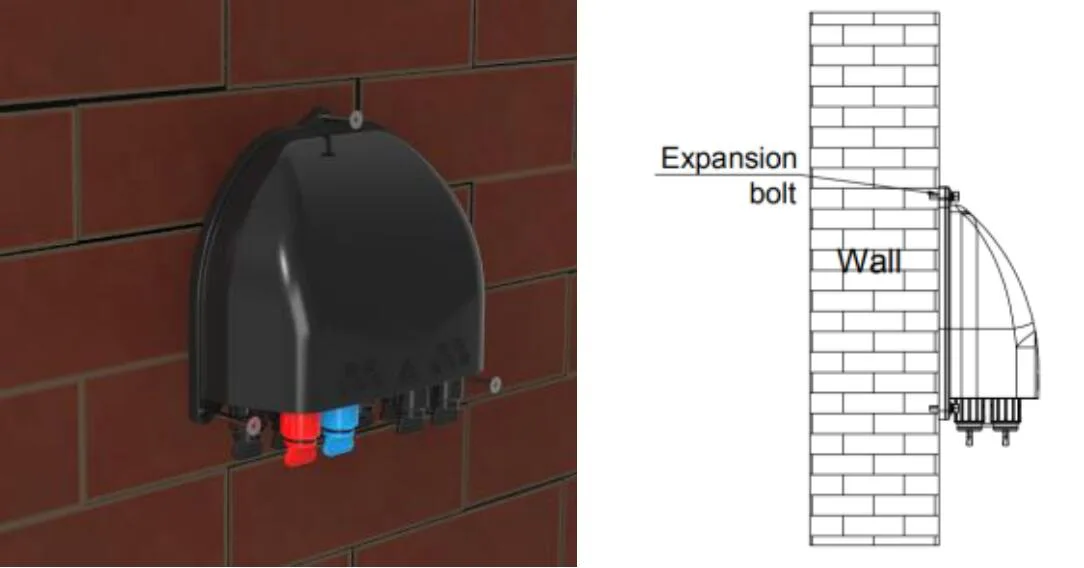

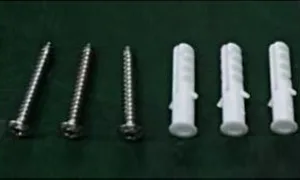

Vyvrtejte 3 otvory do zdi podle dimenze, umístěte rozšiřující zástrčku φ7,5*40, umístěte krabici tak, aby odpovídala otvorům a pomocí šroubů připevnily.

Instalace namontovaná na zeď

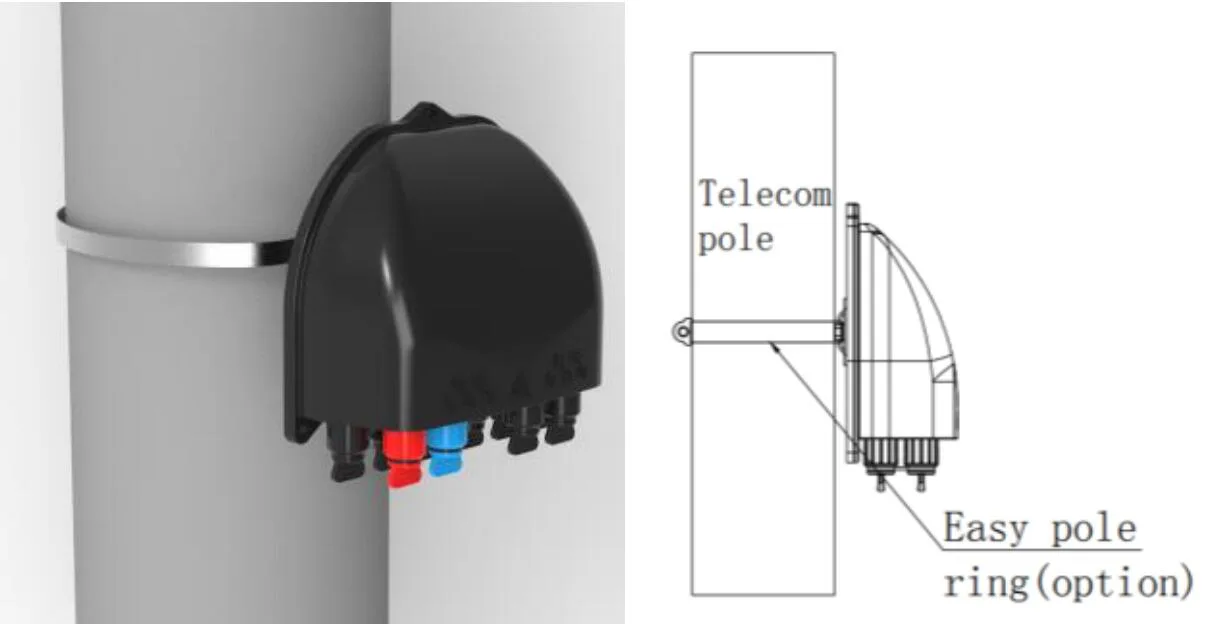

7.2. Instalace namontovaná na pólu

Projděte obruč přes štěrbinu zadní desky a opravte ho na telekomunikační pól

Instalace namontovaná na tyči

7.3. Instalace na stěně (s úložným zásobníkem kabelů)

Vrťte 4 otvory do zdi podle rozměru montážního otvoru pro ukládání kabelů kabel, umístěte rozšiřující zástrčku φ 8 * 40, umístěte krabici tak, aby odpovídala otvorům, a připevněte se šrouby.

Instalace na stěně (s úložným zásobníkem kabelů

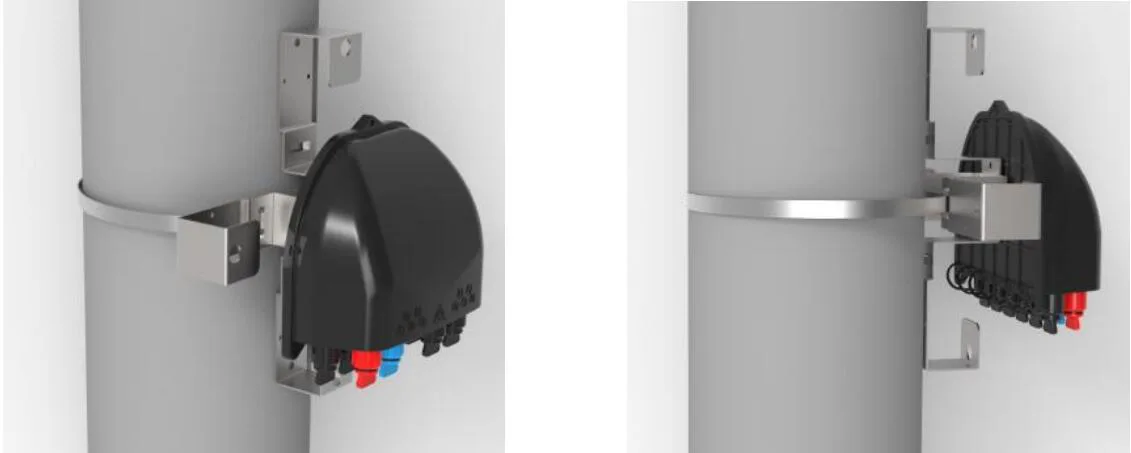

7.4. Instalace namontovaná na pólu (s úložným zásobníkem kabelů)

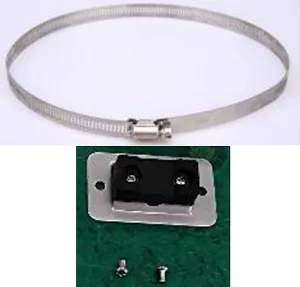

Projděte pásem z nerezové oceli skrz štěrbinu úložné zásobníku kapky a opravte ho na pól sponou.

Instalace namontovaná na pólu (s úložným zásobníkem kabelů)

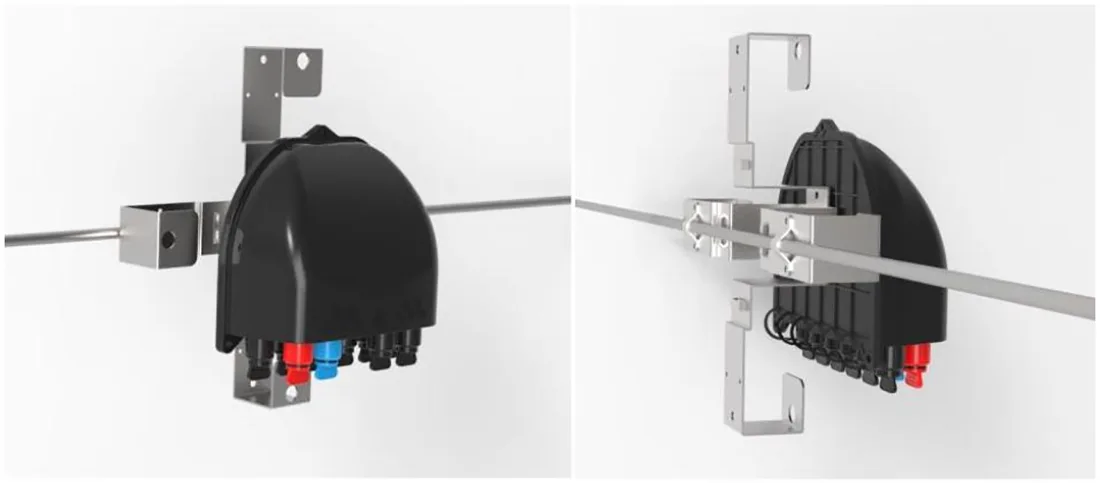

7.5. Instalace na vzduchu (s zásobníkem kabelu s kapkou)

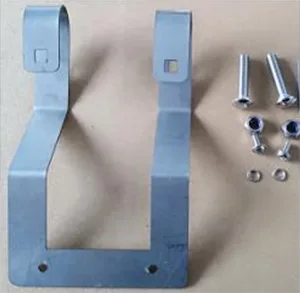

Pomocí malé kovové desky opravte distribuční pole na Messenger.

Instalace na vzduchu (s zásobníkem kabelu s kapkou)

8. Provoz konektoru

8.1 Adaptér - A （E）

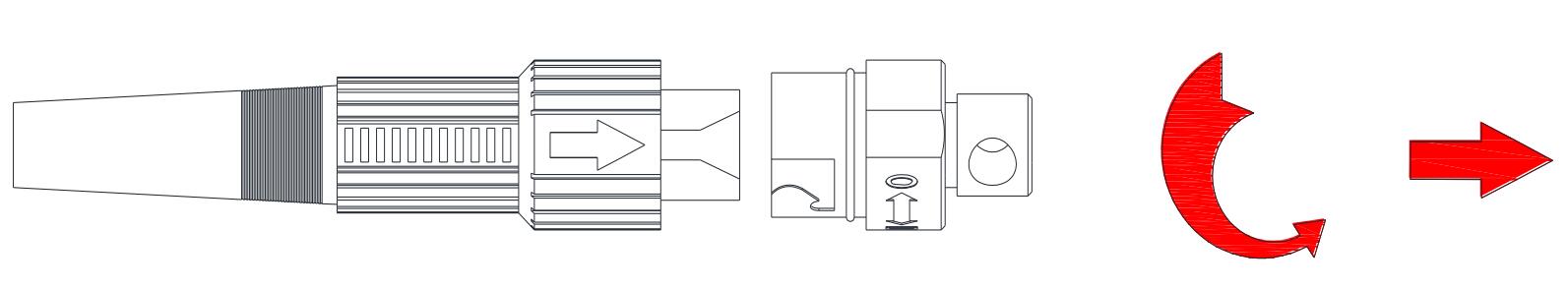

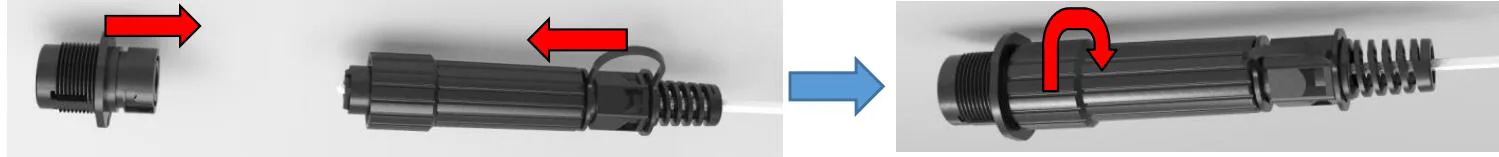

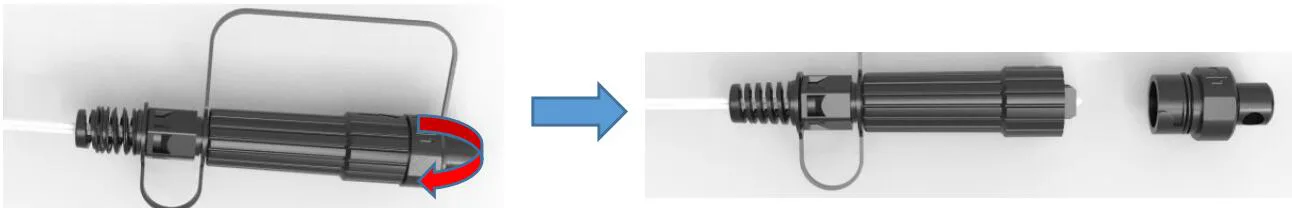

⚫ Otočte část šipky vlákniny konektoru proti směru hodinových ručiček a vyjměte prachovou víčko.

⚫ Část konektoru vlákna šipky je nahoře, vložte konektor vlákna do zásuvky a poté je otočte šipku část ve směru hodinových ručiček.

8.2 Adaptér před připojením - B （XL）

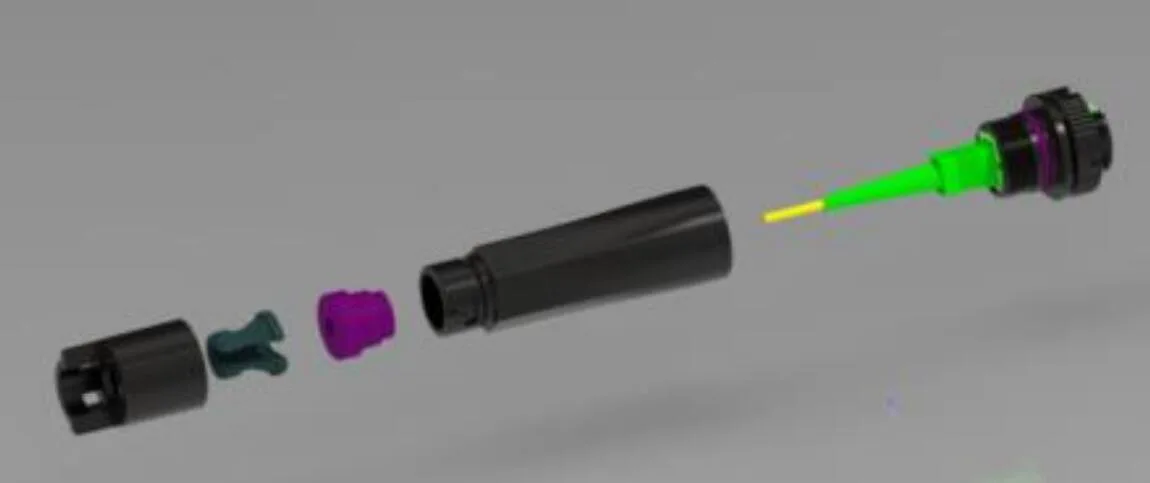

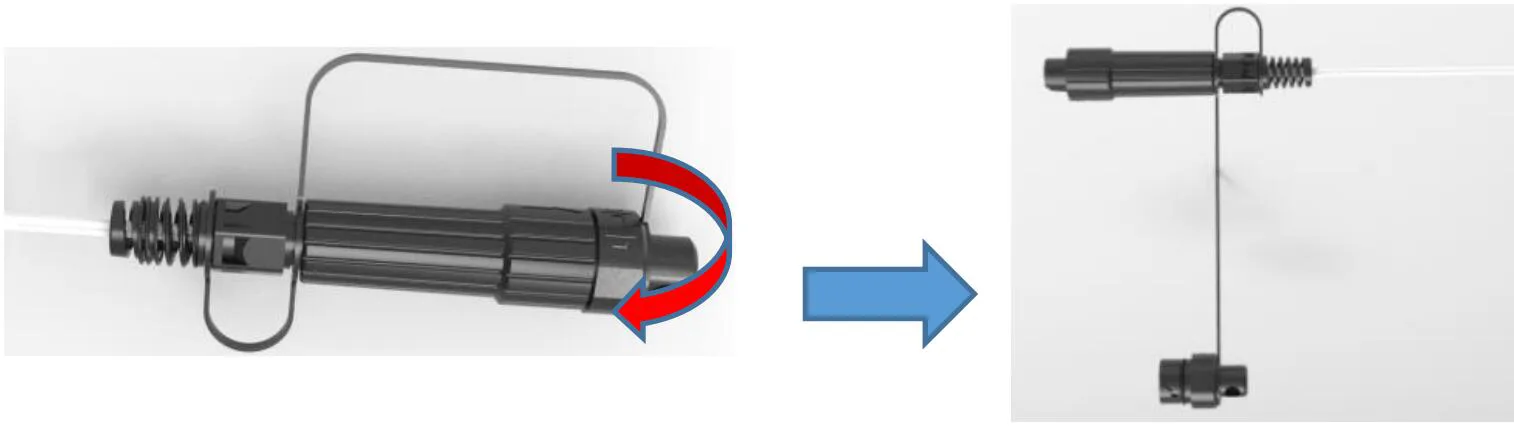

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožený uzávěr sedadla kabelu na plášti ve směru hodinových ručiček

8.3 Adaptér - C

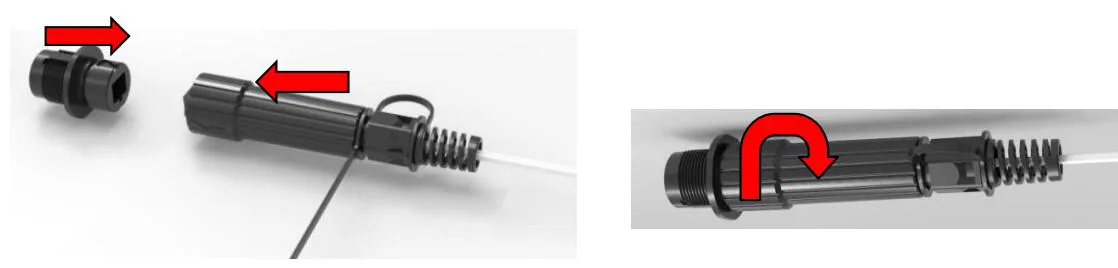

⚫ Stiskněte posuvný prsten na předběžnou zástrčku optického vlákna ve směru šipky, aby se odstranil uzávěr prachu; Stisknutím tlačítka vytáhněte čepici prachu na adaptéru ve směru šipky.

⚫ Zarovnejte tělo předem vytvořené zástrčky se sponou adaptéru, dokud není připevněna. Připojte oba kryty prachu stejným způsobem.

⚫ Nainstalovaná prefabrikovaná zástrčka tlačí posuvný kroužek, aby uvolnil sponu, a poté vytáhne hlavní tělo dozadu, aby ji oddělilo.

8.4 Adaptér - D

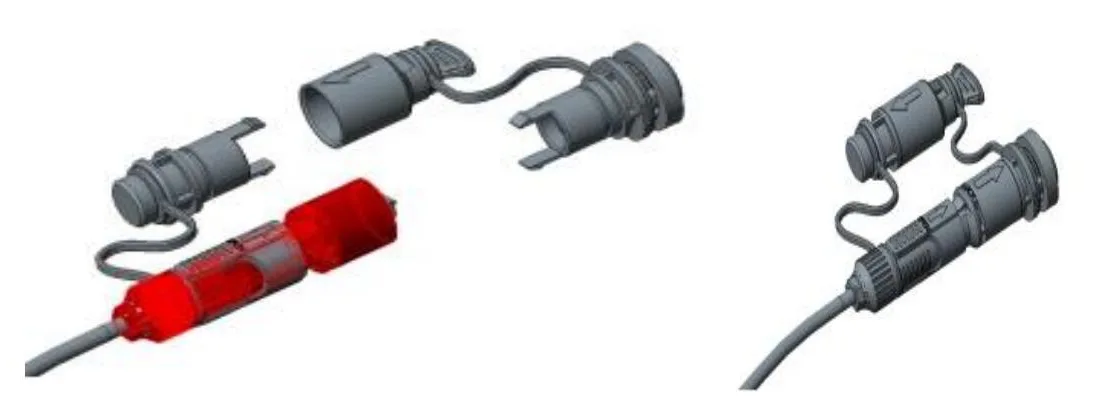

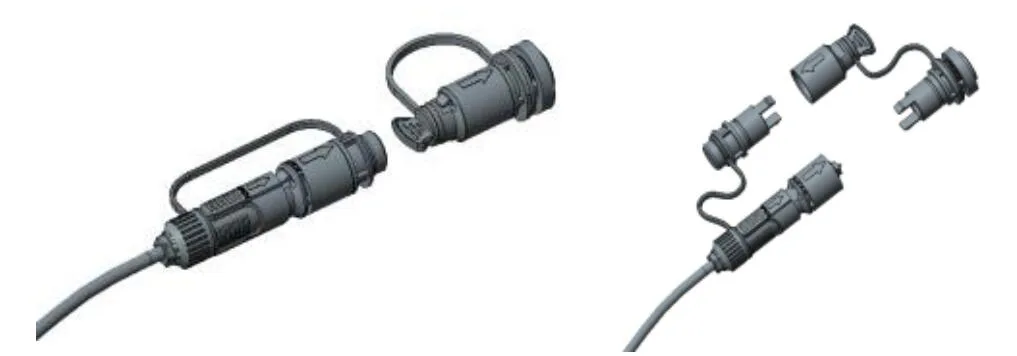

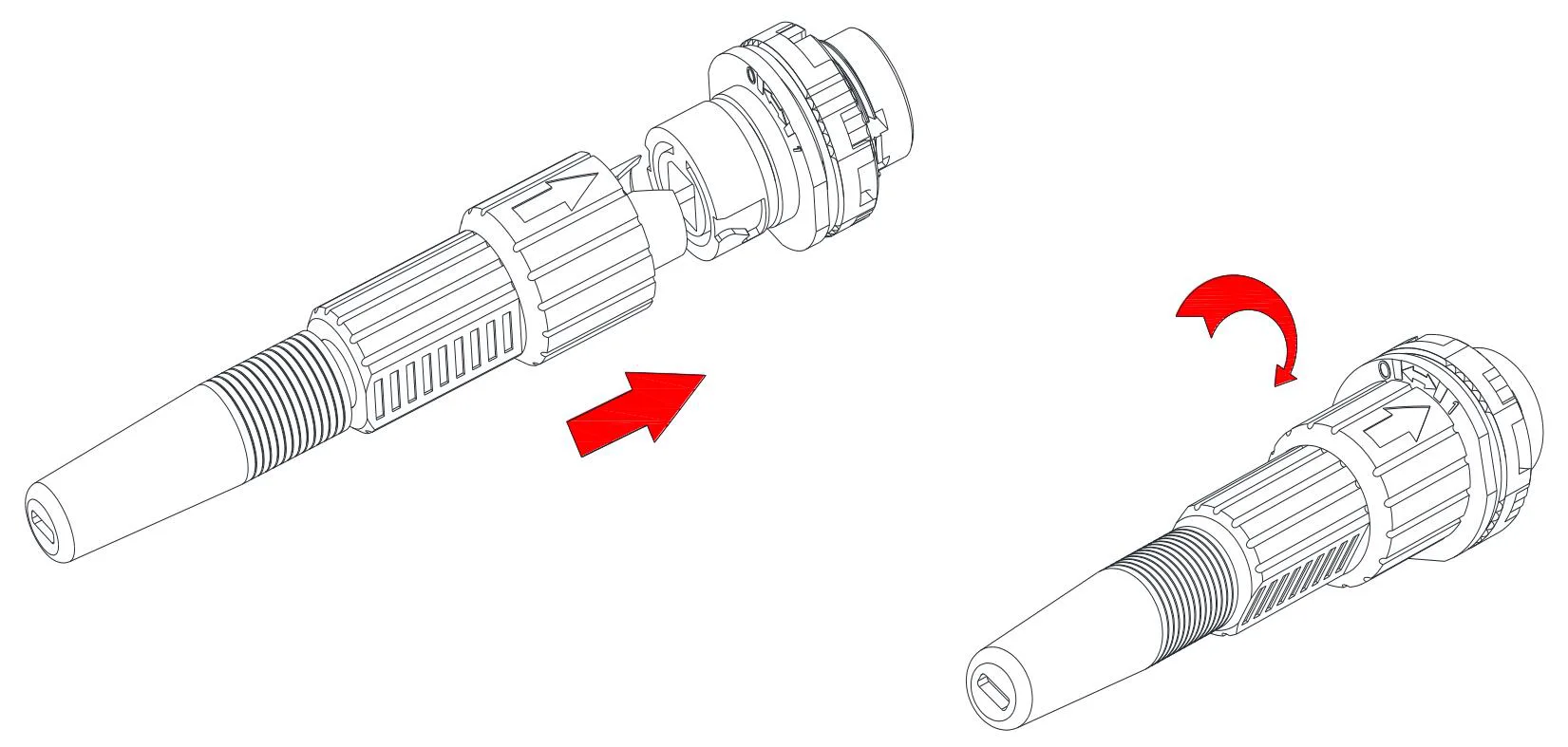

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky.

⚫ Připojte předem připojenou zástrčku D a předem připojený adaptér d ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

8.5 Adaptér - E (A)

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky

⚫ Připojte předem připojenou zástrčku E a předem připojený adaptér E ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

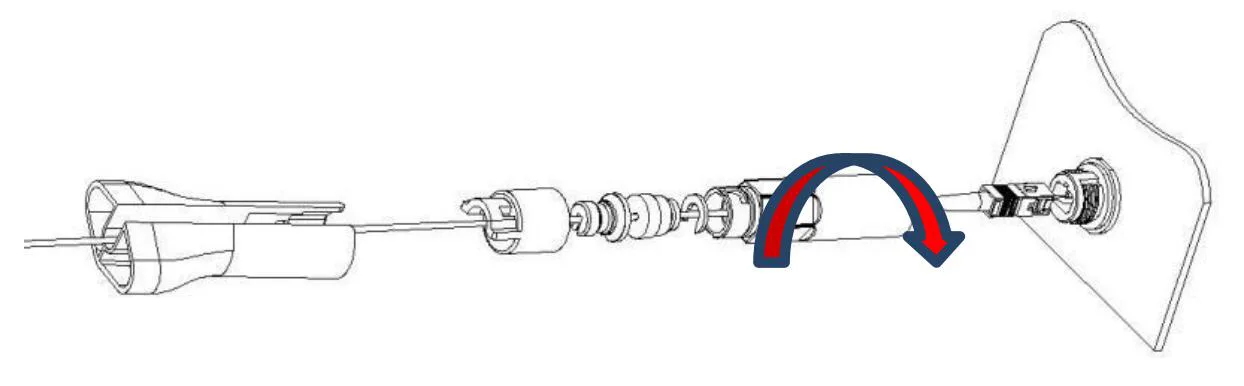

8.6 Adaptér -f předem připojený

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožené kabelové upínací uzávěr na plášti ve směru hodinových ručiček.
