Předem propojená distribuce kabelů z optických vláken GFS-8SX

1. obecný

1.1 Popis

Předpojující optická distribuční pole jako nejpokročilejší zařízení pro distribuci sítě FTTX poskytuje rychlé a spolehlivé připojení, dobrou ochranu a správu pro síť FTTX.

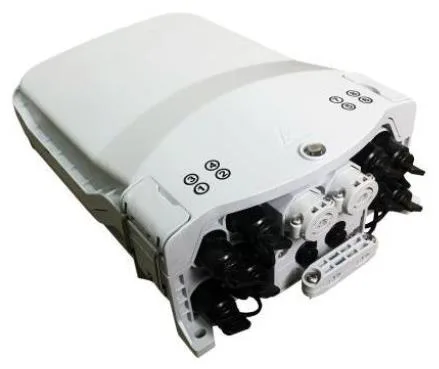

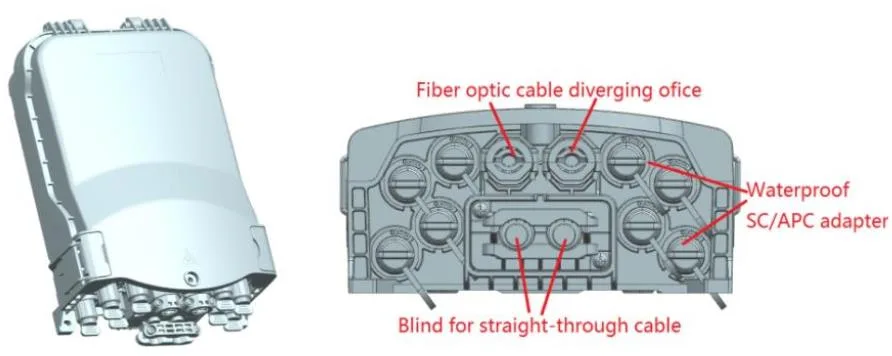

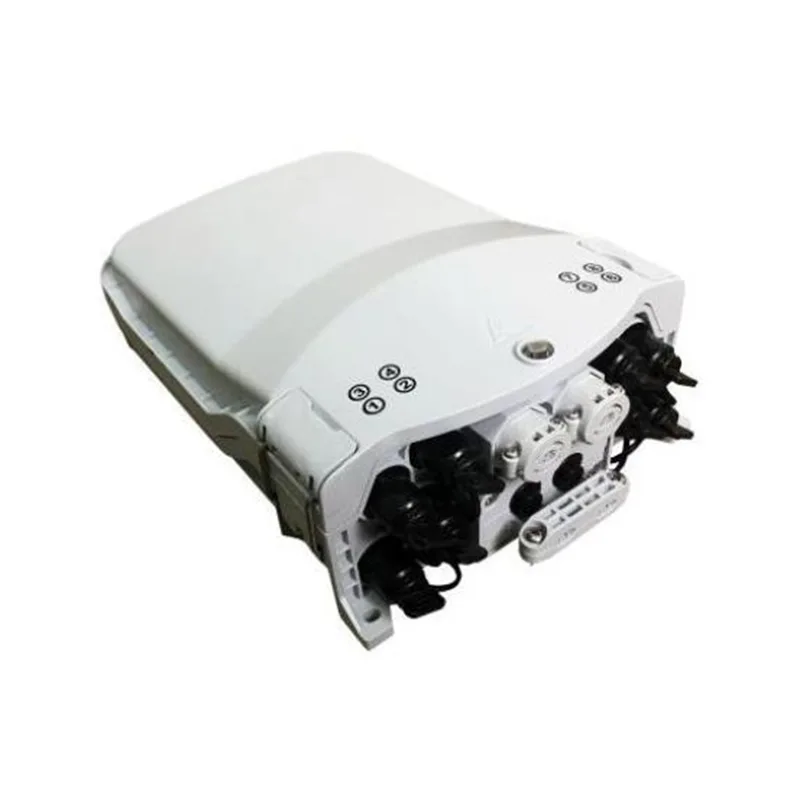

Vzhled GFS-8SX

1.2 Standardy odpovídají

Nabízená výroba je navržena, vyrobena a testována podle standardů takto:

1.3 Aplikační prostředí

2. charakteristiky

1. Pokročilá konstrukce struktury, snadný provoz a přiměřené směrování.

2. Materiál: PC+ABS.

3.. Vlhkost, vodotěsná, odolná proti prachu, proti stárnutí.

4. Úroveň ochrany až do IP65.

5. 1 Oválný vstup optického kabelu, 2 položky optického kabelu větve a 8 předem připojených adaptérů.

6. K dispozici jsou různé typy sestřihových zásobníků.

7. Metoda instalace: Pole namontovaná, letecká namontovaná, na zeď.

8. Může být vybaven úložným zásobníkem kabelů pro splnění skladování 50 metrů 5 mm kulatý kabel.

3. Specifikace

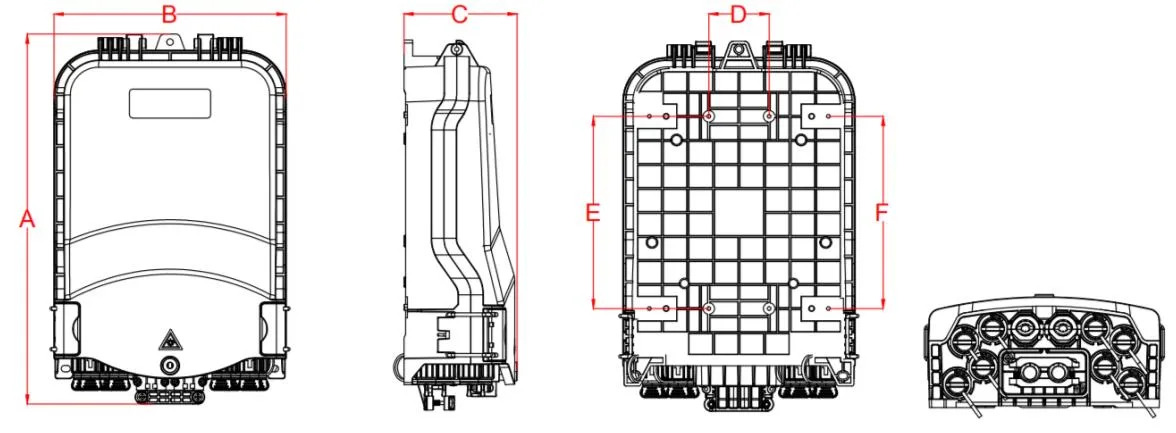

3.1 Mechanické specifikace

4. konfigurace

Hlavní optické parametry

Optické parametry uvedené ve výše uvedené tabulce jsou výchozí hodnoty a lze je přizpůsobit podle požadavků.

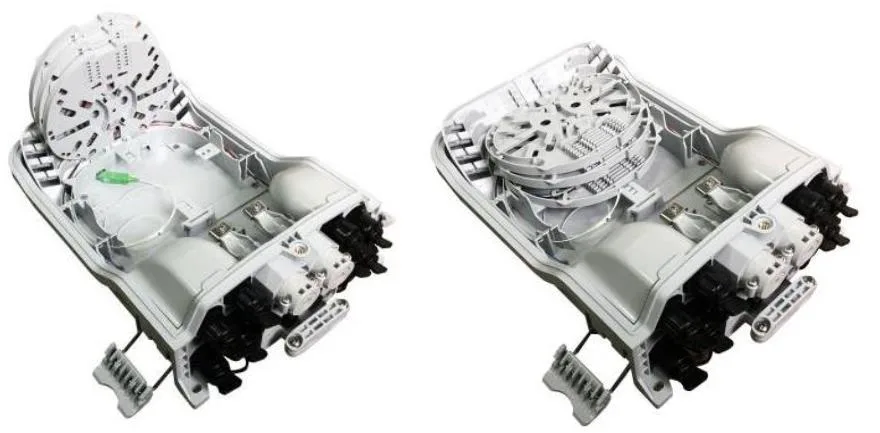

5. Obrázek produktu

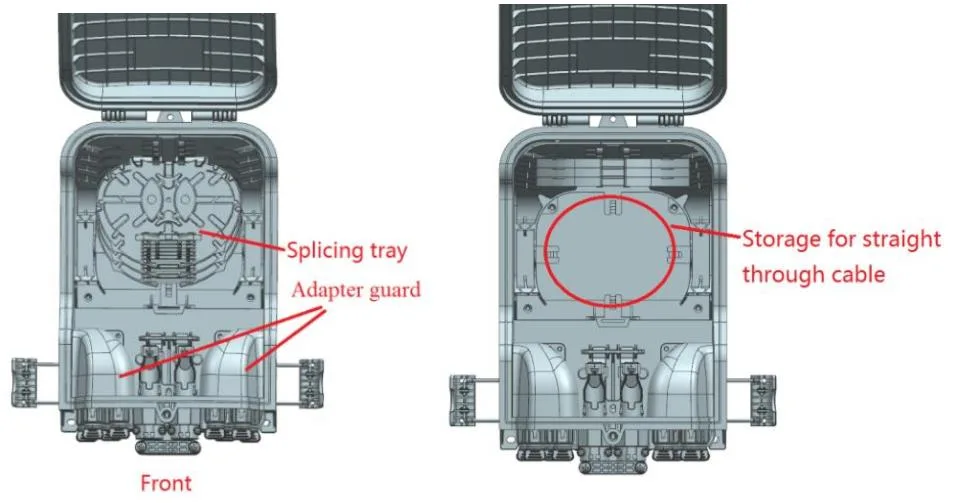

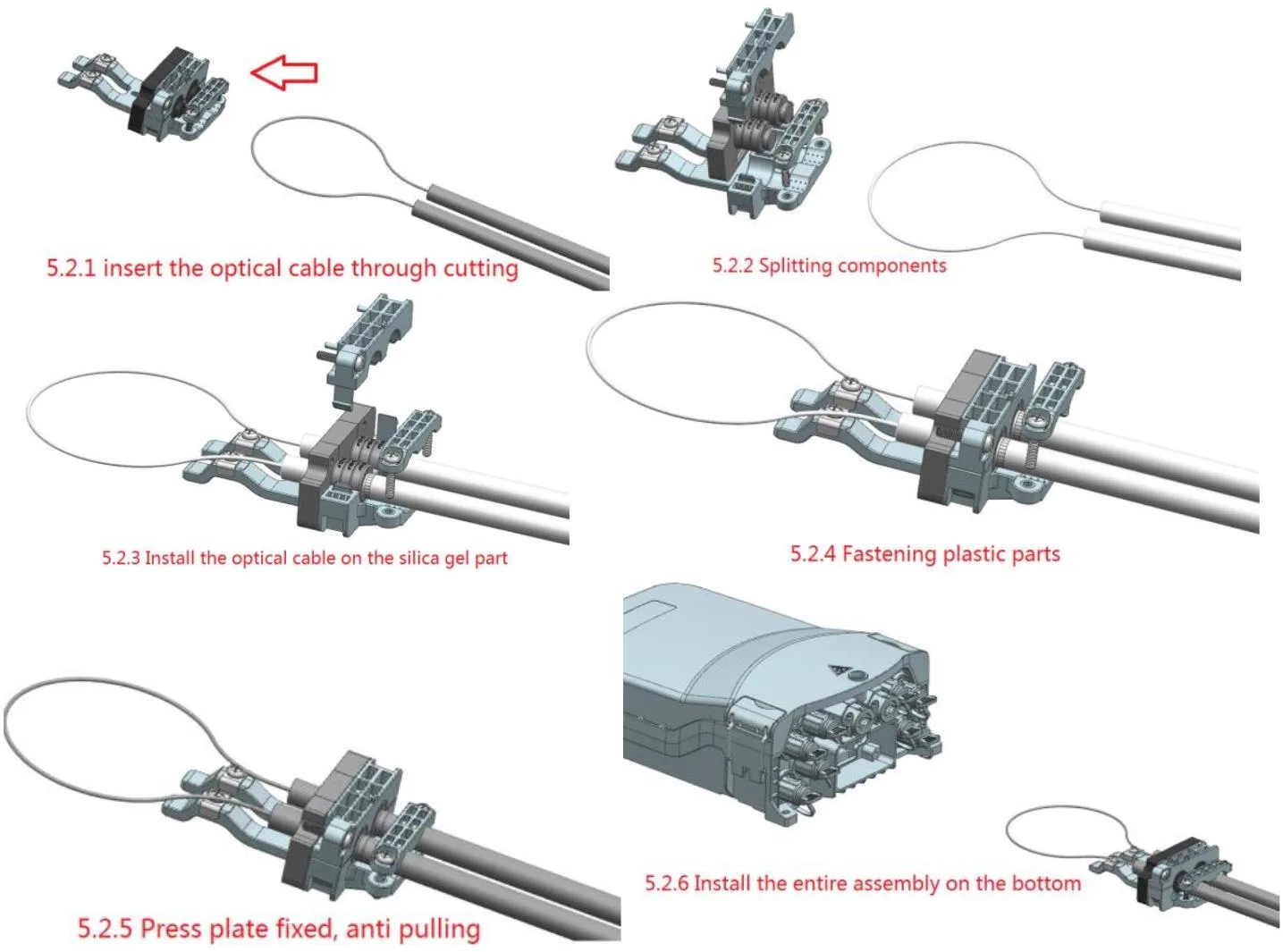

5.1 Způsoby kabelu produktu:

5.2 Konfigurace

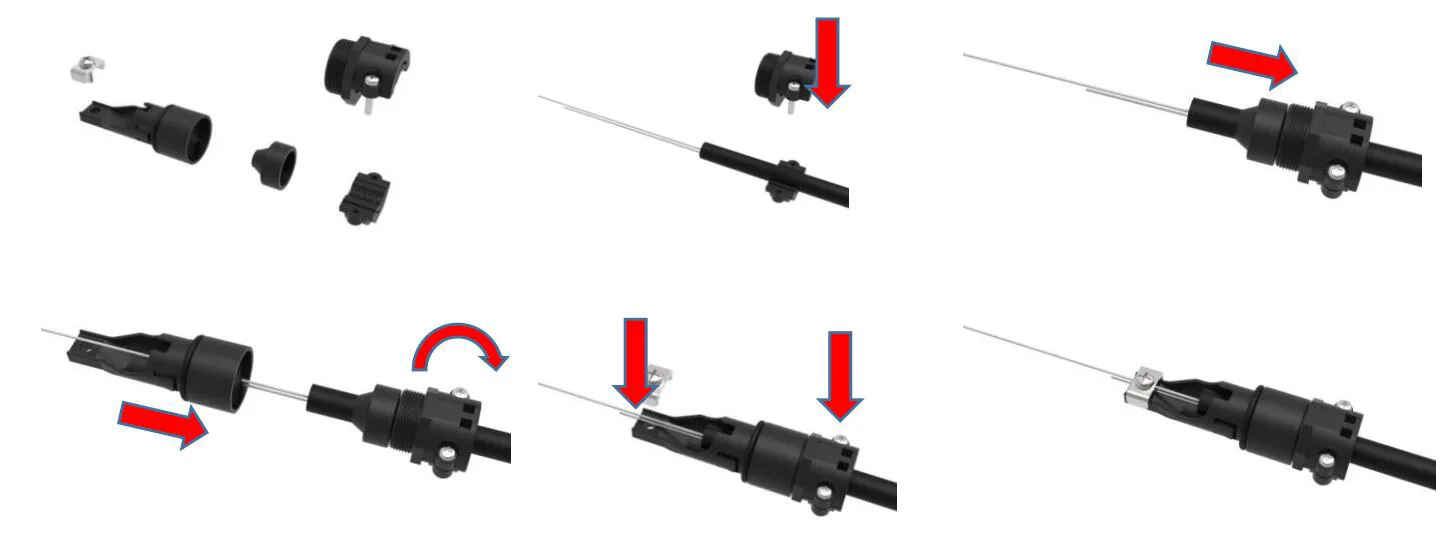

Rychlá instalace, upevnění a utěsnění přímého optického kabelu s rychlou zátkou.

5.3 Bifurkace kabelu z optických vláken

5.4 způsoby kabelu produktu

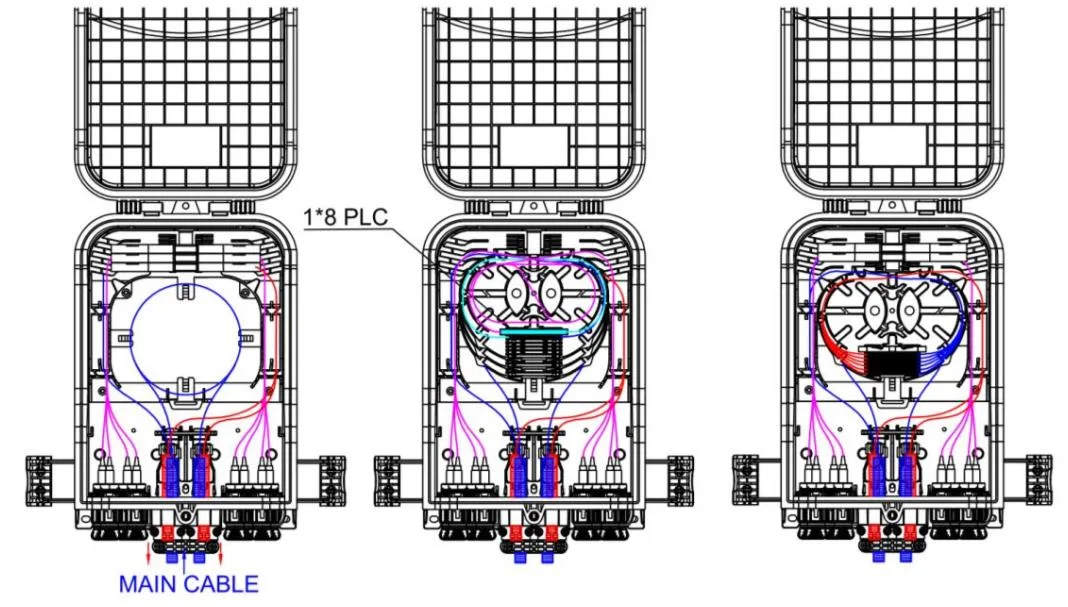

Schéma směrování GFS-8SX

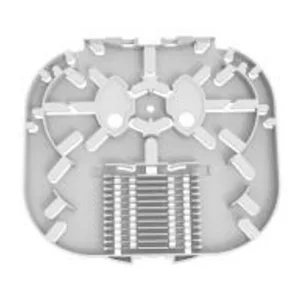

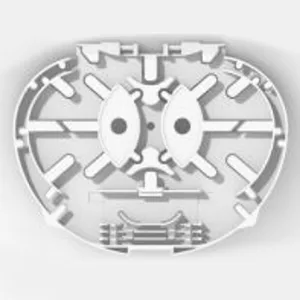

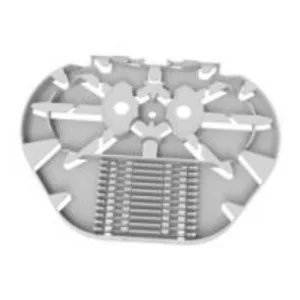

5,5 Splikující se podnos

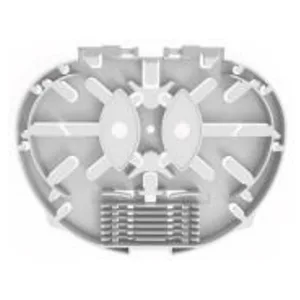

Položka	Splikující podnos a	B.	Splitter Tray A-1
Rozměry (h* W*d, mm)	134*104*8	134*104*4	134*104*8
Čistá hmotnost (kg)	0.021	0.015	0.021
Obrázek
Barva	RAL7035	RAL7035	RAL7035
Materiál	PC+abs	PC+abs	PC+abs
Sestřihovací kapacita zásobníku (jádra)	12 (2 vrstvy smršťovatelného ochranného pouzdra))	8 (1 vrstva smršťovatelného ochranného pouzdra)	6 (2 vrstvy smršťovatelného ochranného pouzdra))
Kapacita splitteru zásobníku (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm vlákno, 60x7x4mm)	/	1 (PLC 1x16, 0,9 mm vlákno, 60x12x4mm)
Maximum (PCS)	4	8	4
Výchozí (PCS)	1	/	/

Poznámka:

1. Výše ​​uvedené zásobníky lze smíchat podle požadavků.

2. pravidla konfigurace: 1a = 2b = 2c = 1d = 1e

3. Typy disků vláken se neustále zvyšují

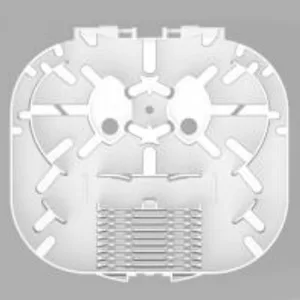

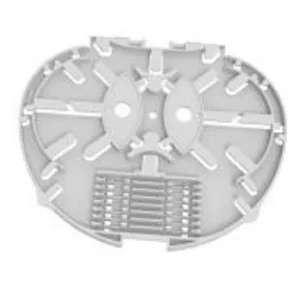

Položka	Splikační podnos c	Splikační podnos d	Splikující podnos e	Splikační zásobník E-1
Rozměry (h* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Čistá hmotnost (kg)	0.018	0.024	0.033	0.033
Obrázek
Barva	RAL7035	RAL7035	RAL7035	RAL7035
Materiál	PC+abs	PC+abs	PC+abs	PC+abs
Sestřihovací kapacita zásobníku (jádra)	12 (1 vrstva smršťovatelného ochranného pouzdra)	24 (2 vrstvy tepelného zmenšovatelného ochranného pouzdra)	24 (2 vrstvy tepelného zmenšovatelného ochranného pouzdra)	18 (2 vrstvy tepelného zmenšovatelného ochranného pouzdra)
Kapacita splitteru zásobníku (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm vlákno, 60x7x4mm)	1 (PLC 1x16, 0,9 mm vlákno, 60x12x4mm)
Maximum (PCS)	8	4	4	4
Výchozí (PCS)	2	/	/	/

Poznámka:

1. Výše ​​uvedené zásobníky lze smíchat podle požadavků.

3. pravidla konfigurace: 1a = 2b = 2c = 1d = 1e

3. Typy disků vláken se neustále zvyšují

5.6 Příslušenství

Žádný.	Název dílu	Referenční obrázek	Jednotka	Množství	Poznámka
1	Uživatelé	/	PCS	1	V
2	Zpráva o testování splitter	/	PCS	1	V

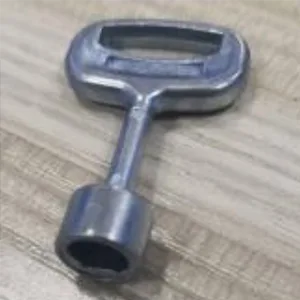

3	Klíč		PCS	1	Typ „D“

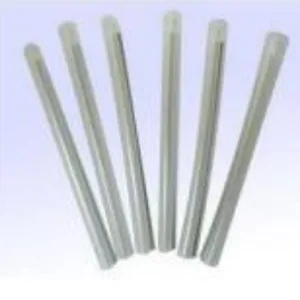

4	Ochranlivý objímka shrinkvabilního tepla		PCS	8	L = 45 mm

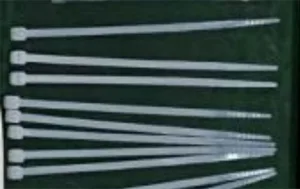

5	Nylonová kabelová vazba		PCS	10	3x100 mm

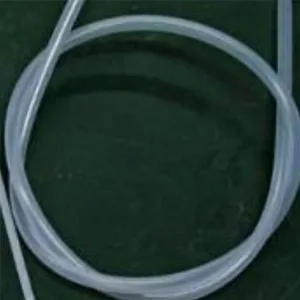

6	Trubka holé vlákniny		PCS	1	OD4MM x 50 cm

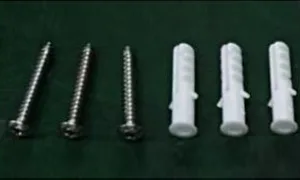

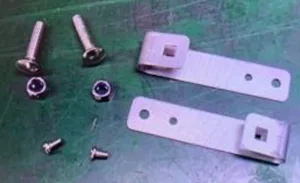

7	Kit na zeď		soubor	1	Volitelné jako požadavek zákazníka. (Rozšířená plastová zástrčka φ7,5x40 mm, Phillips s vlastním klepnutím M5X40mm.)

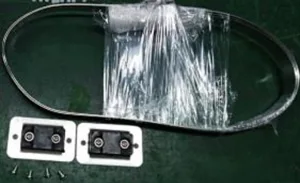

8	Sada namontovaná na pólu		soubor	10	Volitelné jako požadavek zákazníka

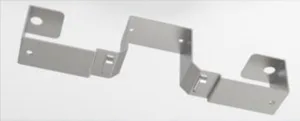

9	Sada vzduchu		soubor	10	Volitelné jako požadavek zákazníka
10	Drop kabelové úložné zásobníky		soubor	10	Volitelné jako požadavek zákazníka

6. Charakteristiky životního prostředí

Tento produkt splňuje směrnici o ochraně životního prostředí ROHS a obsah olova, kadmia, rtuti, hexavalentního chromu, polybrominovaného bifenylu (PBB) a polybrominované difenylether (PBDE) nepřekročí limit.

7. Instalace

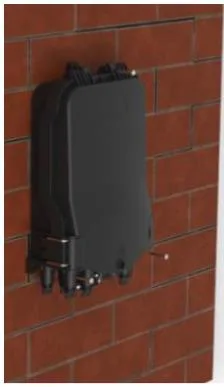

7.1. Instalace na stěně

Vrťte 3 otvory do zdi podle dimenze v tabulce 2, umístěte rozšiřující zástrčku φ7.5*40, umístěte krabici tak, aby odpovídala otvorům a pomocí šroubů připevnily.

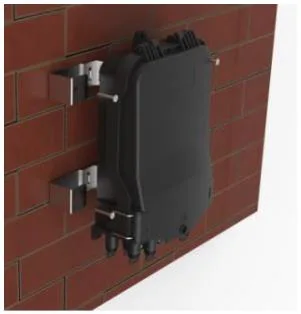

Instalace namontovaná na zeď

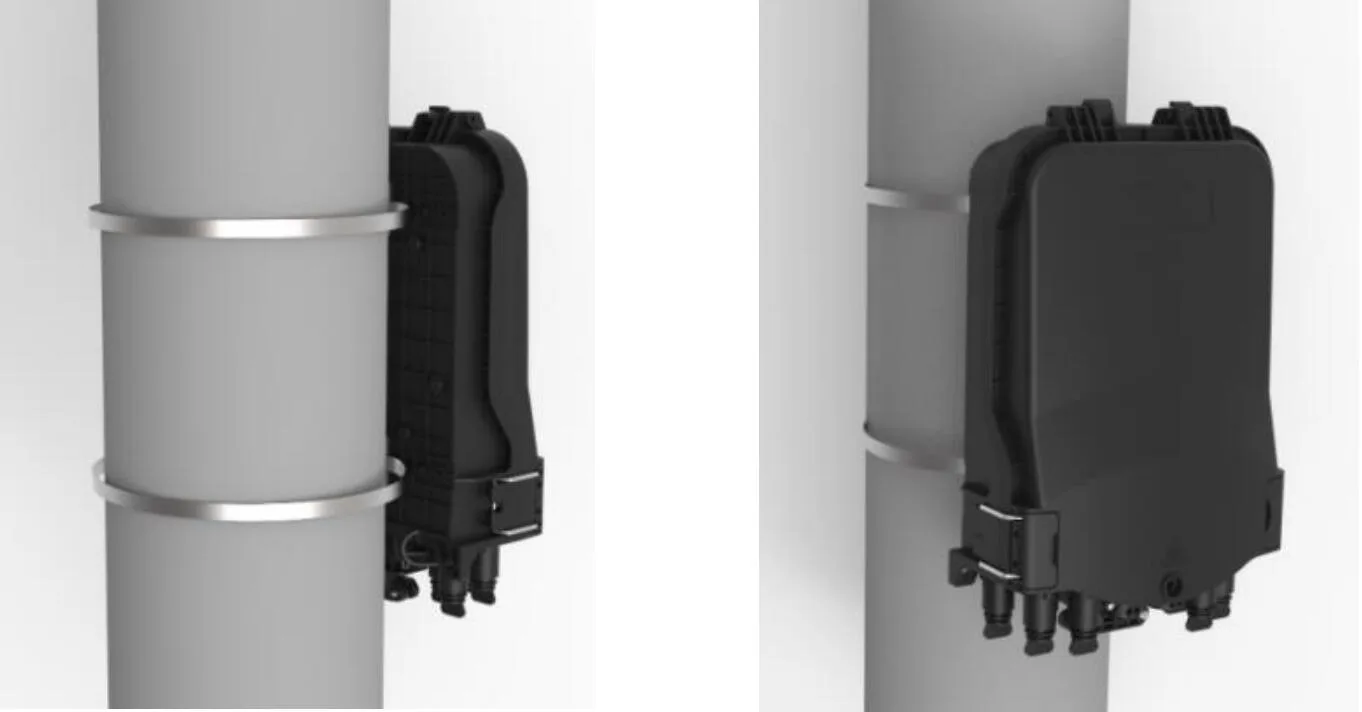

7.2. Instalace namontovaná na pólu

Projděte obruč přes štěrbinu zadní desky a opravte ho na telekomunikační pól

Instalace namontovaná na tyči

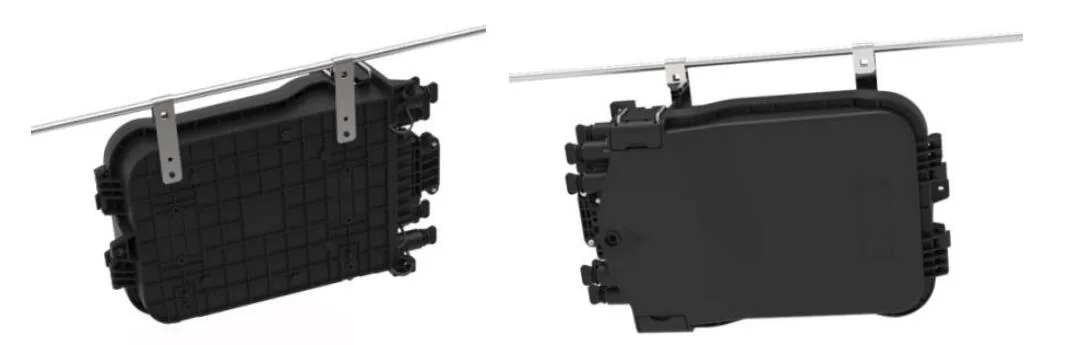

7.3 Struktura režie

Připojte dva nainstalované na podvozku nad hlavou zavěšené na drátu a poté zabráněli, zabránit spadnutí pouzdra.

Strojní struktura

7.4 Instalace na stěně (s úložným zásobníkem kabelů)

Vyvrtejte 4 otvory do zdi podle rozměru montážního otvoru pro ukládání kapky kapky, umístěte rozšiřující zástrčku φ 7,5 * 40, umístěte krabici tak, aby odpovídala otvorům, a připevněte šrouby.

Instalace na stěně (s úložným zásobníkem kabelů)

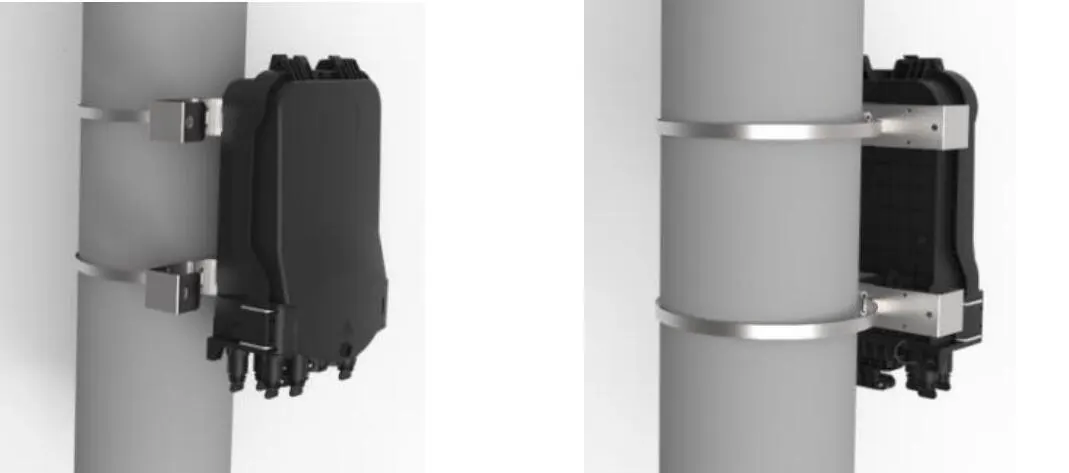

7.5 Instalace namontovaná na pólu (s úložným zásobníkem kabelů)

Projděte pásem z nerezové oceli skrz štěrbinu úložné zásobníku kapky a opravte ho na pól sponou.

Instalace namontovaná na pólu (s úložným zásobníkem kabelů)

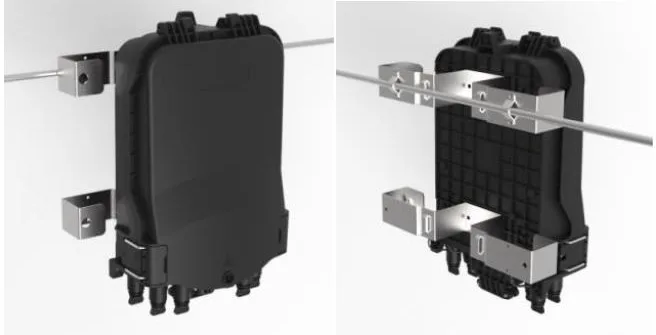

7.6 Instalace namontované na vzduchu (s zásobníkem kabelu s kapkou)

Pomocí malé kovové desky opravte distribuční pole na Messenger.

Instalace na vzduchu (s zásobníkem kabelu s kapkou)

8. Provoz konektoru

8.1 Adaptér - A （E）

⚫ Otočte část šipky vlákniny konektoru proti směru hodinových ručiček a vyjměte prachovou víčko.

⚫ Část konektoru vlákna šipky je nahoře, vložte konektor vlákna do zásuvky a poté je otočte šipku část ve směru hodinových ručiček.

8.2 Adaptér před připojením - B （XL）

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožený uzávěr sedadla kabelu na plášti ve směru hodinových ručiček

8.3 Adaptér - C

⚫ Stiskněte posuvný prsten na předběžnou zástrčku optického vlákna ve směru šipky, aby se odstranil uzávěr prachu; Stisknutím tlačítka vytáhněte čepici prachu na adaptéru ve směru šipky.

⚫ Zarovnejte tělo předem vytvořené zástrčky se sponou adaptéru, dokud není připevněna. Připojte oba kryty prachu stejným způsobem.

⚫ Nainstalovaná prefabrikovaná zástrčka tlačí posuvný kroužek, aby uvolnil sponu, a poté vytáhne hlavní tělo dozadu, aby ji oddělilo.

8.4 Adaptér - D

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky.

⚫ Připojte předem připojenou zástrčku D a předem připojený adaptér d ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

8.5 Adaptér - E (A)

⚫ Otočte předem připojenou zástrčku proti směru hodinových ručiček a otevřete předem připojenou zástrčku a kryt prachu ve směru šipky

⚫ Připojte předem připojenou zástrčku E a předem připojený adaptér E ve směru šipky a otočte zástrčku ve směru hodinových ručiček.

8.6 Adaptér -f předem připojený

⚫ Vložte konektoru optického vlákna SC přes volné části a poté jej připojte do adaptéru;

⚫ Nainstalujte XL předem připojený adaptérový plášť na adaptér s plastovým klíčem;

⚫ Vložte zástrčku pramene do pláště;

⚫ kabelová svorka musí být nainstalována a vedení musí být blízko zástrčky;

⚫ Zašroubujte kožené kabelové upínací uzávěr na plášti ve směru hodinových ručiček.

8.7 Adaptér - G - G

9. Balíček
