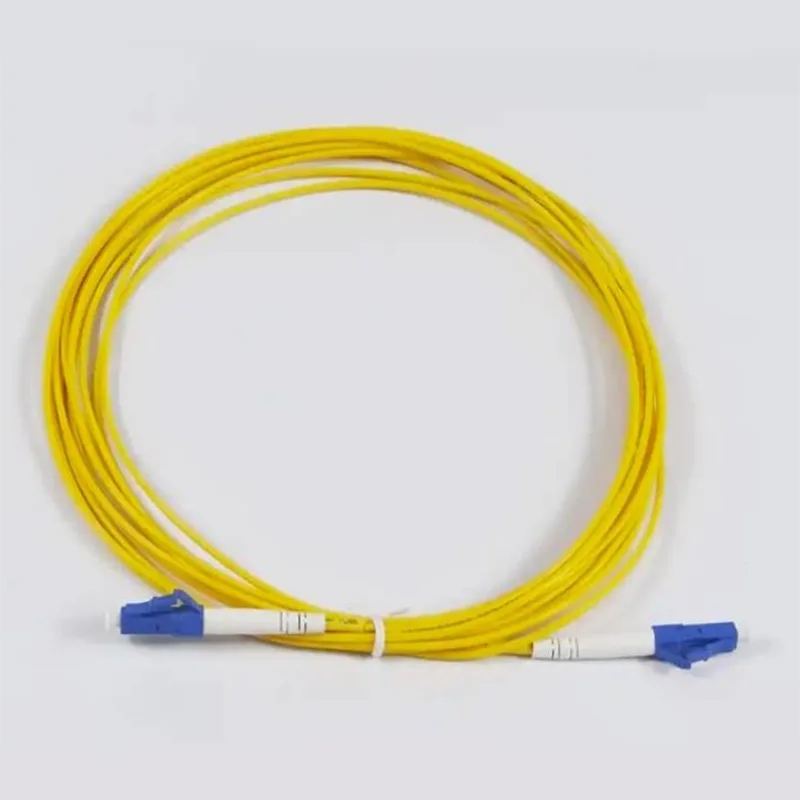

3mm kulatý kabel LC/UPC-LC/UPC Patch Cord

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Odeslat dotaz

Popis výrobku

The3mm kulatý kabel Orientalfiber LC/UPC-LC/UPC Patch Cordjsou základní komponenty pro prostředí s vysokou hustotou záplatování optických vláken. Tyto propojovací kabely vyrobené společností Orientalfiber, značkou v rámci skupiny Jiangsu Xuben Photoelectric Technology, těží z výrobní základny 15 000 metrů čtverečních a pokročilých výrobních procesů. Výběrem zdroje3mm kulatý kabel Orientalfiber LC/UPC-LC/UPC Patch Cord, síťoví inženýři získávají produkt podložený certifikacemi ISO9001 a ISO45001, který zajišťuje spolehlivý výkon v kritických datových centrech a telekomunikačních centrech po celém světě.

Technický design a integrita signálu

Inženýrství za3mm kulatý kabel Orientalfiber LC/UPC-LC/UPC Patch Cordse zaměřuje na vysokou přesnost a nízký útlum signálu. Tyto kabely využívají jednovidové vlákno G657A1 a jsou navrženy tak, aby zvládly fyzické požadavky moderního vedení kabelů.

Přesné komponenty a kvalita sestavení

Vysoce přesné konektory LC/UPC: Konektory LC s malým tvarem umožňují zvýšenou hustotu portů v přepínačích a propojovacích panelech. UPC (Ultra Physical Contact) leštění zajišťuje zpětný útlum ≥50dB, což je standard pro vysokorychlostní ethernetové aplikace.
3,0mm LSZH Jacket: Na rozdíl od tenčích 2,0mm alternativ poskytuje 3mm kulatý kabel zvýšenou mechanickou ochranu. Materiál Low Smoke Zero Halogen (LSZH) zajišťuje bezpečnostní shodu pro vnitřní instalace, zejména ve stoupačkách a horizontální kabeláži.
Technologie keramické objímky: Každý konektor obsahuje vysoce kvalitní keramickou objímku, která udržuje přesné vyrovnání po více než 800 cyklů spojování.
Necitlivost na ohyb: S minimálním poloměrem ohybu ≥20 mm si tyto kabely zachovávají integritu signálu, i když jsou vedeny úzkými rohy v přeplněných serverových stojanech.

Všestranné průmyslové aplikace

Aplikace3mm kulatý kabel Orientalfiber LC/UPC-LC/UPC Patch Cordpokrývá více sektorů a poskytuje stabilní fyzickou vrstvu potřebnou pro služby s vysokou šířkou pásma.

Podniková datová centra a ethernetové systémy

V jádru sítě tyto propojovací kabely připojují vysokorychlostní transceivery k distribučním rámcům. Žlutý plášť LSZH poskytuje jasnou identifikaci pro jednovidové optické spoje, což usnadňuje údržbu a odstraňování problémů.

FTTH a širokopásmová infrastruktura

Jako primární volba pro nasazení Fiber-to-the-Home (FTTH) je díky odolnosti 3mm kabelu vhodný pro připojení mezi terminálem optické sítě (ONT) a rozvodnou skříní. Podporuje bezproblémové poskytování video, datových a hlasových služeb koncovým uživatelům.

Průmyslová a dopravní konektivita

Kromě standardních IT jsou produkty Orientalfiber integrovány do elektrických rozvodných sítí a železničních tranzitních komunikačních systémů. Robustní konstrukce3mm kulatý kabel Orientalfiber LC/UPC-LC/UPC Patch Cordzajišťuje, že dokážou odolat vibracím a výkyvům okolního prostředí, které se vyskytují v průmyslových front-end připojeních.

Často kladené otázky (FAQ)

Co are hlavní výhody průměru 3 mm pro tyto propojovací kabely LC/UPC?

Průměr 3 mm nabízí vynikající pevnost v tahu a odolnost proti rozdrcení ve srovnání s tenčími propojovacími kabely. Toto dělá3mm kulatý kabel Orientalfiber LC/UPC-LC/UPC Patch Cordvhodnější pro páteřní a horizontální kabeláž, kde může být kabel vystaven větší fyzické manipulaci.

Podporuje konektor LC/UPC vysokorychlostní přenos dat?
Ano. Konektor LC/UPC je průmyslovým standardem pro jednovidové optické aplikace. S návratovou ztrátou ≥50dB a nízkou vložnou ztrátou je plně kompatibilní s 10G, 40G a 100G ethernetovými aplikacemi.

Lze tyto kabely použít v prostředí s velkými výkyvy teplot?
The3mm kulatý kabel Orientalfiber LC/UPC-LC/UPC Patch Cordjsou dimenzovány pro provoz mezi -25°C a +65°C, díky čemuž jsou spolehlivé jak pro klimaticky řízená datová centra, tak pro netemperované telekomunikační skříně.

Jsou tyto propojovací kabely testovány ve výrobě?
Ano, každá jednotka je 100% ukončena z výroby a před dodáním zákazníkovi prochází přísným testováním, aby bylo zajištěno, že splňuje stanovené optické a mechanické normy.

Aplikace:

● Datová centra

● Ethernetové aplikace

● Aplikace FTTH

● Páteřní, horizontální a stoupací aplikace

● Video, datové a hlasové služby

● Aplikace testovacích zařízení

Vlastnosti:

● Vysoce přesný konektor

● UPC&APC koncový obličejový lesk

● SC, LC, všechny jednovláknové konektory

● K dispozici je vlastní délka

● 100% továrně ukončeno a testováno

● V souladu s ROHS

Technická specifikace:

Konstrukce	Jednotka	Popisy
Režim vlákna		Jediný režim: ITU-T G657A1
Počet vláken		Simplexní
Vlnová délka	nm	1310/1550
Ztráta vložení	dB	≤0,30
Návratová ztráta	dB	≥50 (UPC)
Průměr vlákna Thight-Buffer	ehm	900
Barva vlákna Thight-Buffer		Bílý
Barva pláště kabelu		Žluť
Materiál pláště kabelu		LSZH
Průměr kabelu	mm	Φ3,0 ±0,20
Délka	m	3,0 + 0,1/-0
Typ konektoru		LC/UPC (modrá)
Leštění čela		UPC
Materiál objímky		Keramický
Opakovatelnost připojení		> 800krát
Minimální poloměr ohybu	mm	≥20
Uchycení vlákna/kabelu se setká	N	50N±2N při 5N/s po dobu 120s
Provozní teplota	℃	-25 ℃ ~ +65 ℃
Skladovací teplota	℃	-25 ℃ ~ +65 ℃

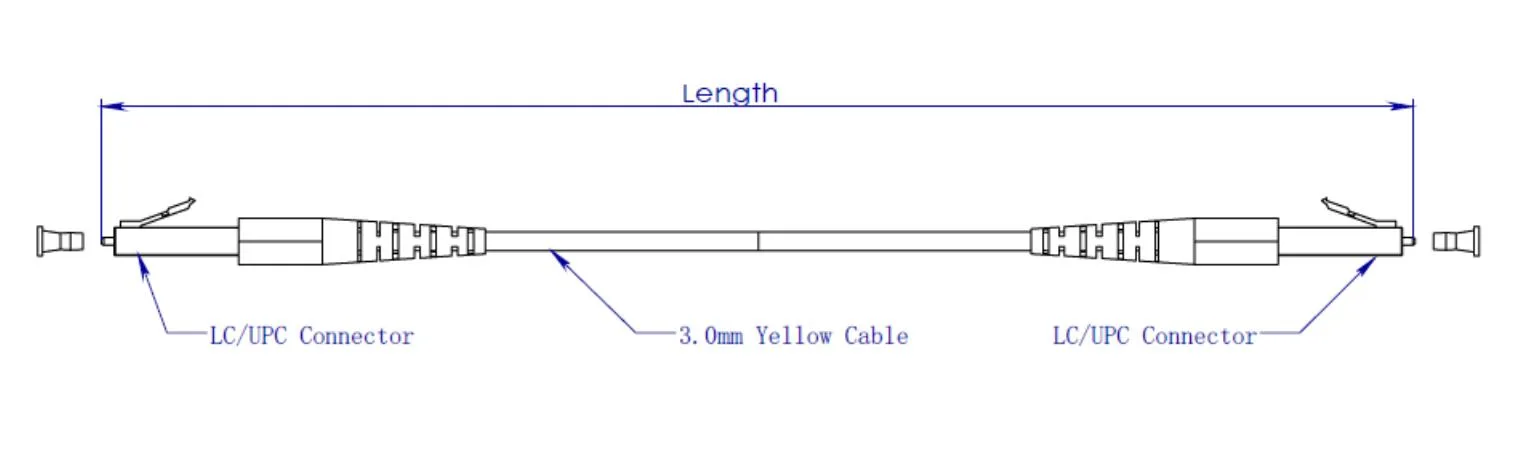

Rozměrový výkres:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

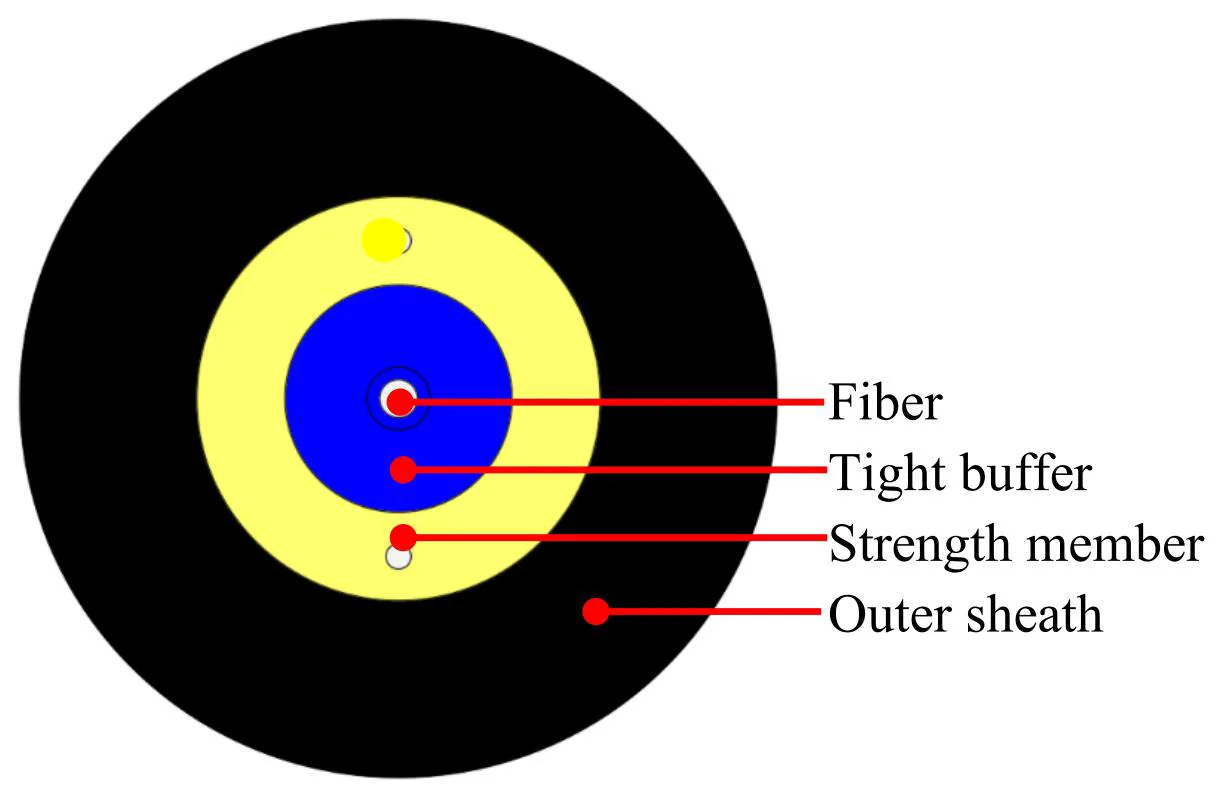

Konstrukce kabelu:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Položky		Specifikace
Pevné nárazníkové vlákno	Počet vláken	1
	Typ vlákna	G.657A1
	Barva vlákna	Modrý
	Materiál	LSZH
	Průměr	Φ0,9 ± 0,05 mm
	Tight buffer Color	Bílý
Pevný člen	Materiál	Polyesterová příze
Vnější plášť	Materiál	LSZH
	Průměr	Φ3,0 ± 0,2 mm
	Barva vnějšího pláště	Žluť
Inkoustová značka	Barva	Černý

Charakteristika vlákna:

Všechny charakteristiky kabelového vlákna (vlákno hotového kabelu) musí být alespoň v souladu s doporučením ITU-T G.657A1 a musí být následující.

Položka	Specifikace
Typ vlákna	Jediný režim
Vláknitý materiál	Dopovaný oxid křemičitý
Koeficient útlumu @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Mezní vlnová délka kabelu	< 1260 nm
Vlnová délka s nulovou disperzí	1300 ~ 1324 nm
Sklon s nulovým rozptylem	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatická disperze @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Průměr pole modu @ 1310 nm	8,8±0,4um
Chyba soustřednosti jádra / pláště	≤ 0,5 um
Průměr obkladu	125,0 ± 0,7 um
Nekruhovitost obkladu	≤5 %
Průměr primárního povlaku	242 ± 7 um
Soustřednost Primární povlak / povlak	≤10 um
Nekruhovitost povlaku	≤0,7 %
Útlum se ztrátou ohybu kabelu 1 otáčka 1 poloměr 10 mm 10 otáček 1 poloměr 15 mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
