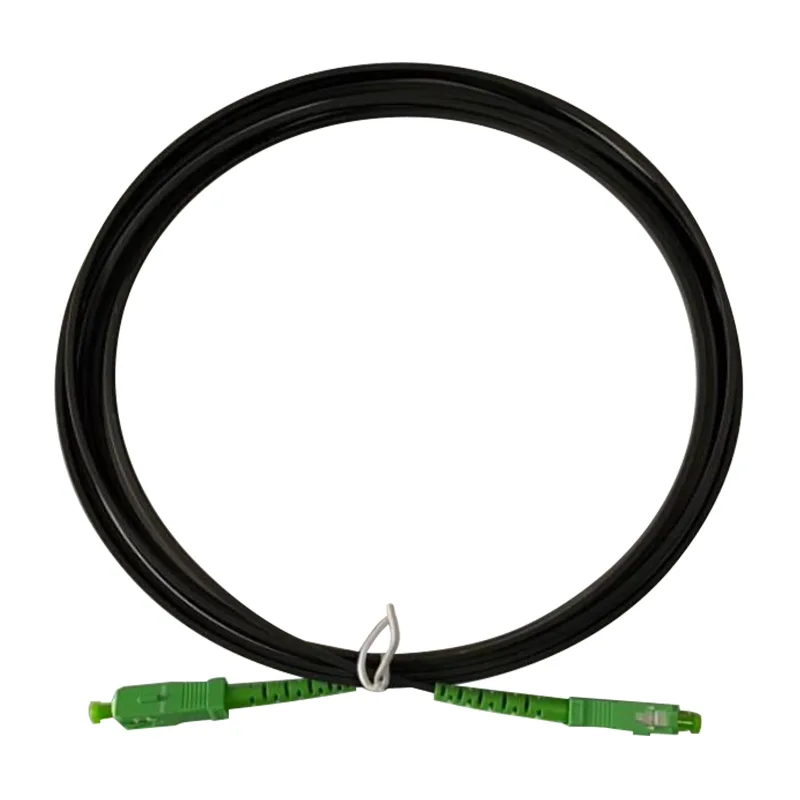

3mm kulatý kabel SC/APC-SC/APC Patch Cords

Aplikace:● Datová centra● Aplikace Ethernet● Aplikace FTTH● Páteř, vodorovné a stoupačské aplikace● Video, data a hlasové služby● Aplikace pro testovací zařízeníFunkce:● Konektor s vysokou přesností● Polský obličej UPC a APC● SC, LC, celý konekt......

Odeslat dotaz

Popis výrobku

Aplikace:

● Datová centra

● Aplikace Ethernet

● Aplikace FTTH

● Páteř, vodorovné a stoupačské aplikace

● Video, data a hlasové služby

● Aplikace pro testovací zařízení

Funkce:

● Konektor s vysokou přesností

● Polský obličej UPC a APC

● SC, LC, celý konektor s jedním vláknem

● K dispozici je přizpůsobená délka

● 100% továrna ukončila a testovala

● Rohs vyhovuje

Technická specifikace:

Konstrukce	Jednotka	Popisy
Režim vlákna		Jediný režim: ITU-T G657A1
Počet vláken		Simplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤0,30
Ztráta návratu	db	≥55
Průměr vlákna pufru	jeden	900
Barva vlákna vyrovnávací paměti		Modrý
Barva kabelové bundy		Černý
Materiál kabelové bundy		Lszh
Dielektrikum		Izolace HDPE
Průměr kabelu	mm	Φ3,0 ± 0,20
Délka	m	10 +0,5/-0 30 +0,5/-0 50 +0,5/-0 75 +1/-0 100 +1/-0
Typ konektoru		SC/APC (zelená)
Lesk na konci		APC
Materiál ferrule		Keramický
Opakovatelnost připojení		> 800krát
Minimální poloměr ohybu	mm	≥ 20
Retenční retenční vlákno/kabel	N	50N ± 2n v délce 5n/s 120s
Provozní teplota	℃	0 ℃ ~ +50 ℃
Teplota instalace	℃	-30 ℃ ~ +60 ℃
Teplota skladování	℃	-30 ℃ ~ +60 ℃

Rozměrový výkres:

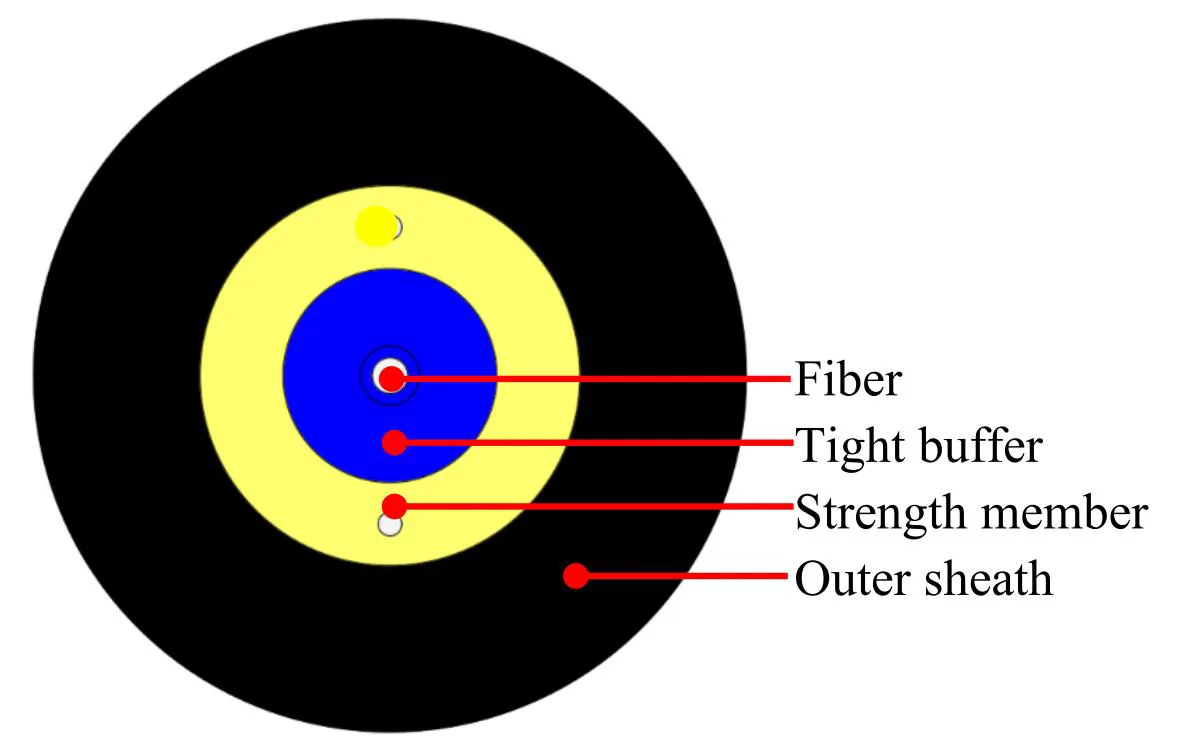

Konstrukce kabelů:

Položky	Specifikace
Pevné nárazníkové vlákno	Počet vláken	1
	Typ vlákna	G.657A1
	Barva vlákna	Modrý
	Materiál	Lszh
	Průměr	Φ0,9 ± 0,05 mm
	Těsná barva vyrovnávací paměti	Modrý
Člen síly	Materiál	Aramidová příze
Vnější pouzdro	Materiál	Lszh
	Průměr	Φ3,0 ± 0,2 mm
	Vnější barva pochvy	Černý
Ink Mark	Barva	Bílý

Charakteristika vlákna:

Všechny vlastnosti kabelového vlákna (vlákno hotového kabelu) musí být přinejmenším v souladu s doporučením ITU-T G.657A1 a musí být následující.

Položka	Specifikace
Typ vlákna	Jediný režim
Vláknitý materiál	Dopovaný oxid křemičitý
Koeficient útlumu @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Cut-off vlnová délka kabelu	≤ 1260 nm
Vlnová délka nulové disperze	1300 ~ 1324 nm
Sklon nulové disperze	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatická disperze @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Průměr pole režimu @ 1310 nm	8,8 ± 0,4um
Chyba soustřednosti jádra / oděva	≤ 0,5
Průměr opláštění	125,0 ± 0,7 jeden
Opláštění nedikrularity	≤ 5%
Primární průměr povlaku	242 ± 7 Jeden
Soustřednost primární povlak / povlak	≤ 10 µm
Potahování necirkularity	≤0,7%
Útlum se ztrátou ohýbání kabelů 1 o poloměru 1 poloměr 10 mm 10 zatáček 1 poloměr 15 mm	1550nm ≤ 50,75db/km 1625nm ≤ 5 dB/km 1550nm ≤ 50,25 dB/km 1625nm ≤ 51,0 db/km
