Konvenční propojovací kabely SC/UPC-LC/UPC 3,0 mm

Konvenční propojovací kabely Orientalfiber SC/UPC-LC/UPC 3,0 mm jsou jednovidové propojovací kabely z optických vláken s konektory SC/UPC a LC/UPC na obou koncích s pláštěm kabelu o průměru 3,0 mm. Tyto propojovací kabely jsou 100% továrně ukončeny a testovány, což zajišťuje konzistentní výkon a stabilní přenos signálu. Výrobek využívá materiál pláště s nízkým kouřem a nulovým halogenem (LSZH), který je šetrný k životnímu prostředí a bezpečný, vhodný pro různé scénáře vnitřních a polovenkovních aplikací. Konvenční propojovací kabely Orientalfiber SC/UPC-LC/UPC 3,0 mm jsou navrženy tak, aby splňovaly základní potřeby připojení k optickým sítím se spolehlivou kvalitou a dlouhou životností.

Základní vlastnosti

1. Vysoce přesný konektor: Propojovací kabely jsou vybaveny vysoce přesnými jednovláknovými konektory SC a LC, které využívají keramickou objímku pro zajištění přesného zarovnání optických vláken, snížení ztráty signálu a zlepšení stability přenosu signálu. Konektory jsou navrženy se západkovým mechanismem push-pull, který se snadno zapojuje a odpojuje a může účinně zabránit náhodnému rozpojení během používání.

2. UPC End Face Polish: Koncová plocha konektoru je leštěná technologií UPC, která má mikrokonvexní povrch, zajišťující dobrý kontakt mezi koncovými plochami optických vláken, snižuje zpětný odraz a zpětná ztráta není menší než 50 dB, což splňuje požadavky vysokorychlostního a dálkového přenosu signálu.

3. Jednovláknové provedení: Všechny konektory konvenčních propojovacích kabelů Orientalfiber SC/UPC-LC/UPC 3,0 mm jsou jednovláknové konektory, které jsou vhodné pro jednovidový přenos optického signálu, vyhovující jednovidovému vláknu ITU-T G652D a lze je použít v různých vysokorychlostních optických síťových systémech.

4. Přizpůsobitelná délka: Poskytujeme služby upravitelné délky podle potřeb zákazníka, se standardní délkou 5 m (s tolerancí +0,3/-0 m) a další délky lze přizpůsobit tak, aby vyhovovaly různým potřebám rozvržení různých síťových projektů.

5. Přísné tovární testování: Každý propojovací kabel Orientalfiber Conventional SC/UPC-LC/UPC 3,0 mm prochází 100% továrním ukončením a testováním před opuštěním továrny, včetně ztráty vložení, ztráty zpětného toku a dalších klíčových ukazatelů výkonu, což zajišťuje, že každý produkt splňuje příslušné normy a může být použit přímo po dodání.

6. V souladu s ROHS: Výrobek je v souladu s environmentálními normami ROHS, neobsahuje škodlivé látky, je šetrný k životnímu prostředí a bezpečný a lze jej používat v různých ekologicky citlivých oblastech, jako jsou datová centra a obytné oblasti.

Aplikační scénáře

Konvenční propojovací kabely Orientalfiber SC/UPC-LC/UPC 3,0 mm jsou široce používány v různých scénářích optických sítí, zejména v následujících oblastech:

• Datová centra: Používá se pro vysokorychlostní připojení optického signálu mezi servery, přepínači, úložnými zařízeními a dalším zařízením v datových centrech, podporuje potřeby vysokorychlostního přenosu a zajišťuje stabilní provoz datových center.

• Ethernetové aplikace: Vhodné pro ethernetové systémy různých měřítek, realizující vysokorychlostní a stabilní přenos dat mezi síťovými zařízeními, zvyšující efektivitu a spolehlivost sítě.

• Aplikace FTTH: Používá se v systémech FTTH (Fibre-to-the-home), spojující terminály optické linky (OLT) a jednotky optické sítě (ONU), poskytující vysokorychlostní širokopásmové služby pro obyvatele a podniky.

• Páteřní, horizontální a stoupací aplikace: Aplikuje se v páteřní, horizontální a stoupací kabeláži budov komplexních elektroinstalačních systémů, realizuje propojení optických signálů mezi různými podlažími a různými plochami a vyhovuje potřebám rozmístění rozsáhlých sítí.

• Video, datové a hlasové služby: Používají se při přenosu video, datových a hlasových signálů, zajišťují čistý a stabilní přenos signálu a jsou vhodné pro komunikační systémy, jako je rozhlas a televize a video dohled.

• Aplikace testovacích zařízení: Používá se jako propojovací kabel pro optická testovací zařízení, zajišťující přesnost a spolehlivost výsledků testů a široce se používá při výzkumu, vývoji a testování produktů optické komunikace.

Konstrukce a materiál kabelů

Konvenční propojovací kabely Orientalfiber SC/UPC-LC/UPC 3,0 mm mají přiměřenou strukturu kabelu s 900μm vyrovnávací vláknem uvnitř, které může účinně chránit jádro optického vlákna a snížit dopad vnějších sil na optické vlákno. Tlumící vlákno je bílé, což lze snadno rozlišit při stavbě a údržbě.

Plášť kabelu je žlutý, vyrobený z materiálu s nízkou kouřivostí a nulovým halogenem (LSZH), který má vlastnosti zpomalující hoření, nízkou kouřivost a netoxický. V případě požáru neuvolňuje škodlivé plyny, které mohou účinně chránit bezpečnost personálu a zařízení. Průměr kabelu je Φ3,0 ±0,20 mm, což je flexibilní a snadno se ohýbá, a minimální poloměr ohybu není menší než 20 mm, což je vhodné pro kabeláž v úzkých prostorech.

Výhody produktu

Spolehlivý výkon

Konvenční propojovací kabely Orientalfiber SC/UPC-LC/UPC 3,0 mm využívají vysoce kvalitní materiály a přesnou výrobní technologii s vložným útlumem ≤ 0,25 dB a zpětným útlumem ≥ 50 dB (UPC), což zajišťuje nízký ztrátový a stabilní přenos signálu. Opakovatelnost připojení je více než 800krát a přídržná síla vlákna/kabelu dosahuje 50N±2N při 5N/s po dobu 120s, což se může přizpůsobit dlouhodobému použití v různých prostředích.

Široká přizpůsobivost prostředí

Výrobek má široký rozsah provozních teplot -20 °C ~ +70℃ a rozsah skladovacích teplot -40℃ ~ +85℃, který se dokáže přizpůsobit různým drsným podmínkám prostředí, včetně vysoké teploty, nízké teploty a vlhkého prostředí, a je vhodný pro vnitřní a částečně venkovní použití.

Snadná instalace a údržba

Konektory SC a LC propojovacích kabelů využívají západkový mechanismus push-pull, který se snadno zapojuje a odpojuje a lze jej ovládat jednou rukou, což zlepšuje efektivitu instalace a údržby. Standardizovaný design zajišťuje dobrou zaměnitelnost a konektory lze použít s jinými standardními adaptéry a zařízeními SC/UPC a LC/UPC.

Nákladově efektivní

Jako profesionální výrobce má Orientalfiber svůj vlastní kompletní výrobní řetězec, který dokáže efektivně kontrolovat výrobní náklady. Konvenční propojovací kabely SC/UPC-LC/UPC 3,0 mm poskytují vysoce kvalitní výkon za rozumnou cenu, což je nákladově efektivní pro rozsáhlé síťové projekty a dlouhodobé používání.

Technická specifikace:

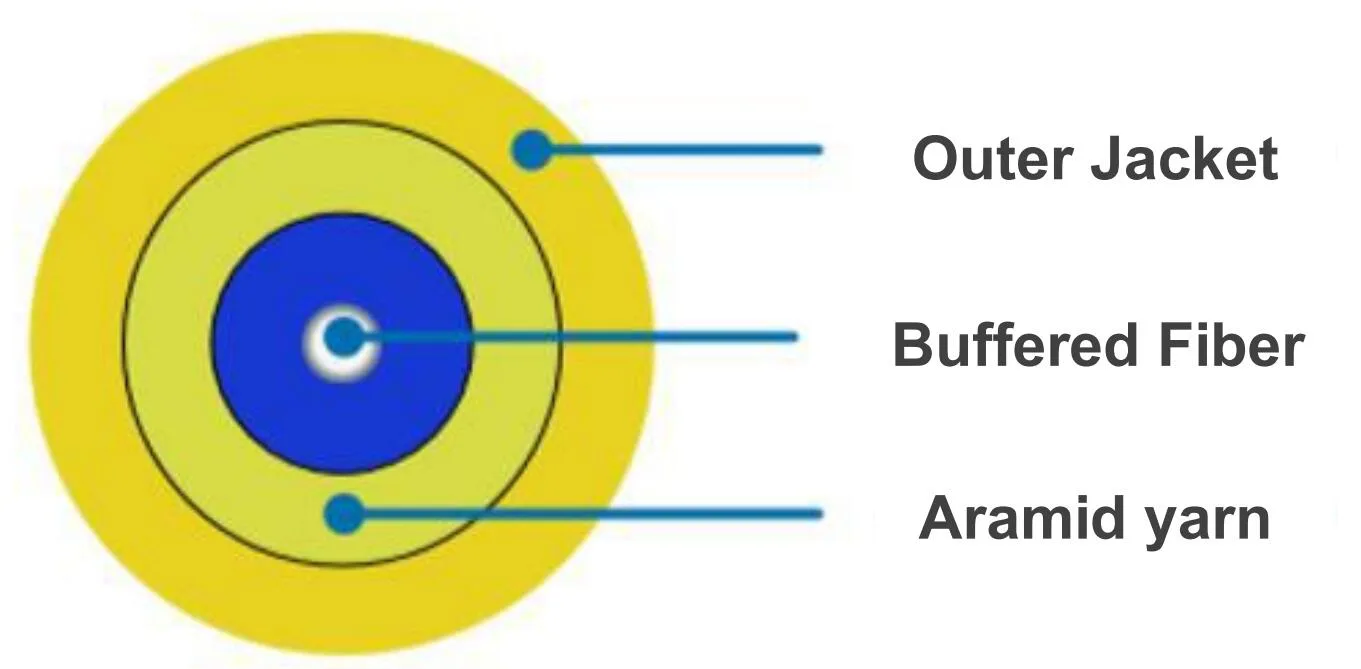

Konstrukce kabelu:

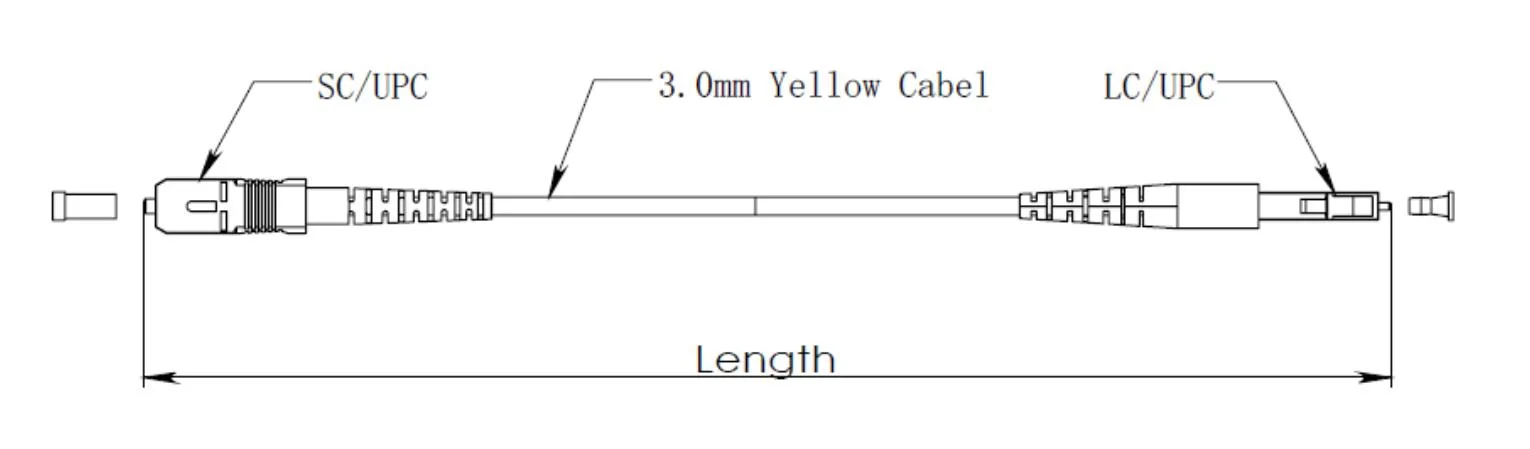

Rozměrový výkres:

FAQ (často kladené otázky)

Q1: Lze upravit délku běžných propojovacích kabelů Orientalfiber SC/UPC-LC/UPC 3,0 mm?

A1: Ano, poskytujeme služby přizpůsobitelné délky. Standardní délka je 5 m a další délky lze upravit podle vašich konkrétních potřeb. Chcete-li potvrdit podrobnosti přizpůsobení, můžete kontaktovat náš prodejní tým.

Q2: Jaký je rozdíl mezi konektory SC/UPC a LC/UPC?

A2: Konektory SC/UPC mají obdélníkové pouzdro a používají západkový mechanismus push-pull, který se snadno zapojuje a odpojuje a má vysokou hustotu instalace. Konektory LC/UPC jsou malé velikosti, s průměrem ferule 1,25 mm, což je polovina konektoru SC, vhodné pro scénáře s vysokou hustotou instalace, jako jsou datová centra. Oba konektory využívají leštění koncových částí UPC, což může zajistit dobrý přenos signálu.

Q3: Jsou propojovací kabely Orientalfiber konvenční SC/UPC-LC/UPC 3,0 mm vhodné pro venkovní použití?

A3: Výrobek je určen především pro vnitřní a polovenkovní použití. Materiál bundy LSZH má určité vodotěsné vlastnosti a vlastnosti proti stárnutí, ale nedoporučuje se pro dlouhodobé používání v otevřeném venkovním prostředí s drsným počasím. Pro venkovní aplikace doporučujeme zvolit naše speciální venkovní propojovací kabely z optických vláken.

Q4: Jak zajistit kvalitu propojovacích kabelů?

A4: Máme přísné postupy kontroly kvality. Každý propojovací kabel prochází 100% továrním ukončením a testováním, včetně ztráty vložení, ztráty zpětného toku, výkonu konektoru a dalších indikátorů. Současně společnost získala certifikaci systému řízení kvality ISO9001, která zajišťuje, že výrobní proces splňuje mezinárodní normy a každý výrobek může splňovat požadavky na kvalitu před opuštěním továrny.

Otázka 5: Jaká je dodací lhůta konvenčních propojovacích kabelů Orientalfiber SC/UPC-LC/UPC 3,0 mm?

A5: Dodací lhůta závisí na množství objednávky a požadavcích na přizpůsobení. U produktů standardní délky je dodací lhůta obvykle 3-7 pracovních dnů. U velkých objednávek nebo přizpůsobených produktů se dodací lhůta přiměřeně prodlouží a konkrétní dodací lhůtu vám náš prodejní tým potvrdí po obdržení objednávky.
