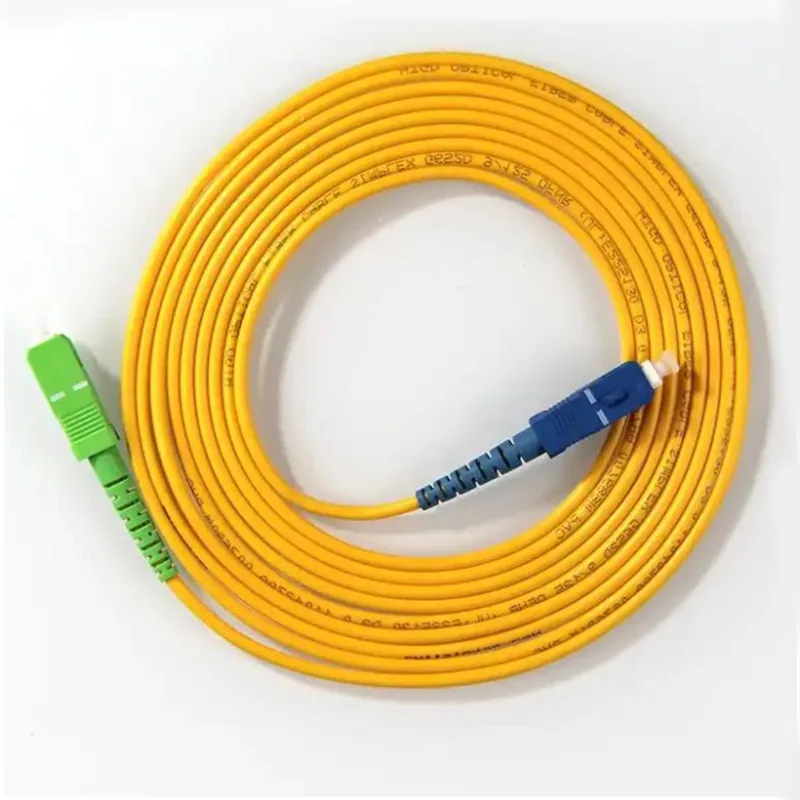

3mm kulatý kabel Patch kabely SC/APC-SC/UPC

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Odeslat dotaz

Popis výrobku

3mm kulaté propojovací kabely Orientalfiber SC/APC-SC/UPC jsou vyrobeny z jednovidového vlákna G657A1 a podporují aplikace, které vyžadují jak odolnost proti ohybu, tak nízký útlum signálu. S vnějším průměrem 3,0 mm a pláštěm LSZH je kabel vhodný pro vnitřní prostředí, kde je důležitá bezpečnost a vedení kabelů.

Jako čínský výrobce a dodavatel Orientalfiber zajišťuje, že každý propojovací kabel je před dodáním z výroby ukončen a otestován. Kombinace konektorů SC/APC a SC/UPC umožňuje flexibilní nasazení napříč různými síťovými rozhraními, což snižuje obavy o kompatibilitu během instalace.

Aplikační scénáře

Kabelážní systémy datových center a propojení rack-to-rack
Instalace FTTH (Fibre to the Home).
Ethernet a širokopásmový síťový přenos
Páteřní, horizontální a stoupací kabeláž
Systémy pro přenos video, datových a hlasových signálů
Připojení optických testovacích a měřicích zařízení

Základní vlastnosti

Stabilní výkon konektoru

Konektory SC/APC a SC/UPC zajišťují nízký zpětný odraz a stabilní přenos signálu
Keramické objímky zajišťují přesné vyrovnání vláken
Podporuje opakované připojení s konzistentním výkonem

Řízený optický výkon

Vložný útlum řízen na ≤0,30 dB
Zpětná ztráta ≥55 dB (APC) a ≥50 dB (UPC)
Optimalizováno pro okna převodovky 1310nm a 1550nm

Flexibilní a odolný design kabelu

3mm kulatá struktura kabelu pro snadnější vedení a manipulaci
Vlákno G657A1 podporuje přísnější podmínky ohybu
Minimální poloměr ohybu ≥20 mm pro praktické scénáře instalace

Bezpečnost a dodržování předpisů

Bunda LSZH (Low Smoke Zero Halogen) pro vnitřní bezpečnostní požadavky
Materiály vyhovující ROHS
Rozsah provozních teplot od -25 ℃ do +65 ℃

Technická specifikace:

Konstrukce	Jednotka	Popisy
Režim vlákna		Jediný režim: ITU-T G657A1
Počet vláken		Simplexní
Vlnová délka	nm	1310/1550
Ztráta vložení	dB	≤0,30
Návratová ztráta	dB	≥55 (APC) ≥50 (UPC)
Průměr vlákna Thight-Buffer	ehm	900
Barva vlákna Thight-Buffer		Bílý
Barva pláště kabelu		Žluť
Materiál pláště kabelu		LSZH
Průměr kabelu	mm	Φ3,0 ±0,20
Délka	m	3,0 + 0,1/-0
Typ konektoru		SC/APC (zelená) SC/UPC (modrá)
Leštění čela		APC a UPC
Materiál objímky		Keramický
Opakovatelnost připojení		> 800krát
Minimální poloměr ohybu	mm	≥20
Uchycení vlákna/kabelu se setká	N	50N±2N při 5N/s po dobu 120s
Provozní teplota	℃	-25 ℃ ~ +65 ℃
Skladovací teplota	℃	-25 ℃ ~ +65 ℃

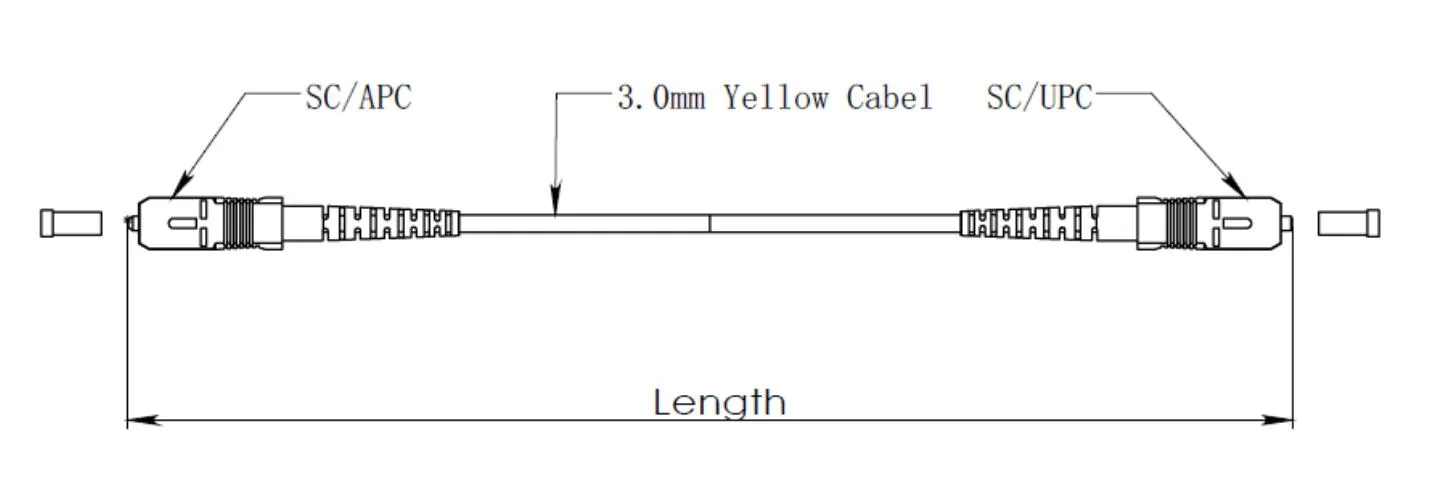

Rozměrový výkres:

3mm Round Cable SC/APC- SC/UPC Patch Cords

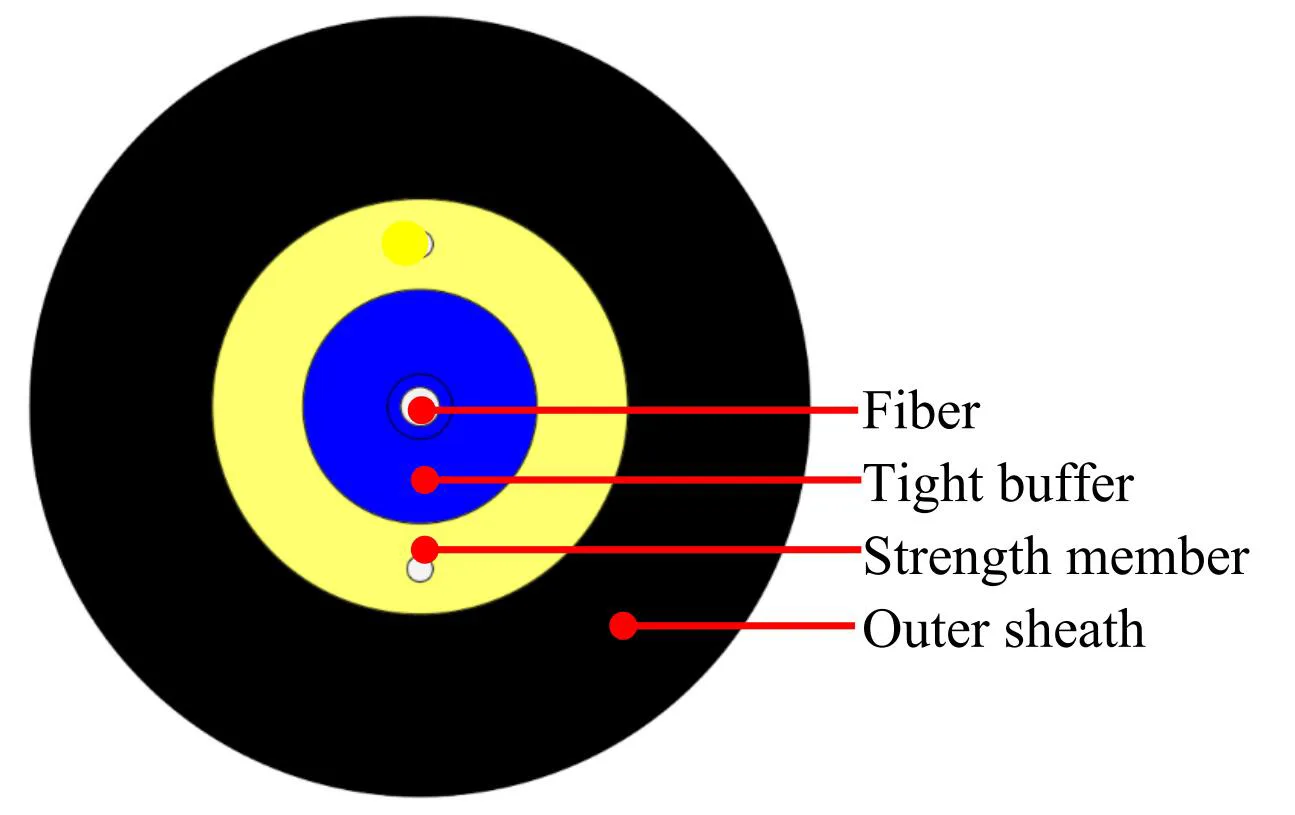

Konstrukce kabelu:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Položky		Specifikace
Pevné nárazníkové vlákno	Počet vláken	1
	Typ vlákna	G.657A1
	Barva vlákna	Modrý
	Materiál	LSZH
	Průměr	Φ0,9 ± 0,05 mm
	Tight buffer Color	Bílý
Pevný člen	Materiál	Polyesterová příze
Vnější plášť	Materiál	LSZH
	Průměr	Φ3,0 ± 0,2 mm
	Barva vnějšího pláště	Žluť
Inkoustová značka	Barva	Černý

Charakteristika vlákna:

Všechny charakteristiky kabelového vlákna (vlákno hotového kabelu) musí být alespoň v souladu s doporučením ITU-T G.657A1 a musí být následující.

Položka	Specifikace
Typ vlákna	Jediný režim
Vláknitý materiál	Dopovaný oxid křemičitý
Koeficient útlumu @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Mezní vlnová délka kabelu	< 1260 nm
Vlnová délka s nulovou disperzí	1300 ~ 1324 nm
Sklon s nulovým rozptylem	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Chromatická disperze @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Průměr pole modu @ 1310 nm	8,8±0,4um
Chyba soustřednosti jádra / pláště	≤ 0,5 um
Průměr obkladu	125,0 ± 0,7 um
Nekruhovitost obkladu	≤5 %
Průměr primárního povlaku	242 ± 7 um
Soustřednost Primární povlak / povlak	≤10 um
Nekruhovitost povlaku	≤0,7 %
Útlum se ztrátou ohybu kabelu 1 otáčka 1 poloměr 10 mm 10 otáček 1 poloměr 15 mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km

Výroba a kontrola kvality

Každý 3mm kulatý kabel Orientalfiber SC/APC-SC/UPC Patch Cord prochází 100% továrním testováním, včetně ověření ztráty vložení a ztráty zpětného toku. Jako čínská továrna se strukturovanými výrobními procesy se Orientalfiber zaměřuje na udržování konzistentní kvality napříč šaržemi, což je důležité pro rozsáhlé zakázky a inženýrské projekty.

O výrobní síle Orientalfiber

Jiangsu Xuben Photoelectric Technology Co., Ltd je společnost skupiny se čtyřmi továrnami, které pokrývají vnitřní kabely z optických vláken, venkovní kabely, optické komponenty ODN a zařízení pro optické sítě. Celková výrobní plocha dosahuje 15 000 metrů čtverečních s roční hodnotou produkce 20 milionů USD.

Společnost poskytuje kompletní optická síťová řešení pro telekomunikační operátory, vysílací systémy a průmyslové komunikační projekty. Produkty jsou široce používány v energetických systémech, železniční dopravě, dálnicích a rozsáhlých infrastrukturních sítích.

Díky systému managementu kvality ISO9001 a certifikaci bezpečnosti a ochrany zdraví při práci ISO45001 společnost udržuje standardizované procesy výroby a kontroly kvality. 3mm kulaté propojovací kabely Orientalfiber SC/APC-SC/UPC se dodávají na domácí i mezinárodní trhy a podporují různé střední a velké inženýrské projekty.

FAQ

Jaký je rozdíl mezi konektory SC/APC a SC/UPC?

Konektory SC/APC mají zkosenou koncovou plochu (obvykle 8 stupňů), která snižuje odraz zpět, díky čemuž jsou vhodné pro vysoce přesné optické systémy. Konektory SC/UPC mají plochý leštěný povrch a běžně se používají v obecných síťových připojeních.

Lze délku kabelu přizpůsobit?

Ano, 3mm kulatý kabel Orientalfiber SC/APC-SC/UPC propojovací kabely podporují přizpůsobené délky, aby odpovídaly různým požadavkům na instalaci.

Je tento propojovací kabel vhodný pro vnitřní prostředí?

Ano, materiál pláště LSZH je vhodný pro vnitřní použití, zejména v prostředích, kde je vyžadována požární bezpečnost a nízké emise kouře.

Kolikrát lze konektor znovu použít?

Konektor podporuje více než 800 párovacích cyklů za normálních podmínek používání a udržuje stabilní optický výkon.
