Optický kabel s pancéřovaným potrubím typu Bow

Orientalfiber se zaměřuje na výzkum a vývoj, výrobu a dodávky vysoce výkonných optických komunikačních kabelů a kapací kabel z optických vláken typu Armored Duct Bow je základní produkt pro optický přenos přizpůsobený pro potrubní kabely a scénáře FTTH. Tento produkt využívá motýlkový přívodní kabel jako hlavní optickou komunikační podjednotku, přijímá standardizovaný konstrukční design s výztužnými prvky, vodotěsnými materiály a pancéřovými vrstvami a stabilně přebírá úkoly přenosu optického signálu v různorodých pokládacích prostředích.

Odeslat dotaz

Popis výrobku

Orientalfiber Armored Duct Bow typu Fiber Optic Drop Cable je specializovaný optický komunikační kabel určený pro pokládku potrubí. S motýlkovým přívodním kabelem jako centrální optickou komunikační podjednotkou je vybaven paralelními výztužnými prvky na obou stranách, obalenými vodotěsnou páskou a hliníkovou páskou pro ochranu a pokrytý extrudovaným vnějším pláštěm. Tento strukturovaný produkt je určen pro stabilní přenos optického signálu v projektech FTTH a potrubních kabelážních systémech a je nezbytným podpůrným produktem pro výstavbu optických sítí.

Hlavní výhody a prodejní body

Stabilní mechanický výkon

Tento produkt je vyroben s profesionálním konstrukčním designem a vyznačuje se vynikající odolností v tahu a rozdrcení. Vestavěné výztužné prvky a pancéřová vrstva účinně chrání vnitřní optické vlákno, zabraňují poškození způsobenému vnější silou vytlačováním nebo tahem během konstrukce a každodenního používání, což zajišťuje dlouhodobý stabilní provoz produktu ve složitých prostředích.

Pohodlná konstrukce a údržba

Optický kabel typu Orientalfiber Armored Duct Bow s jedinečným designem drážky podporuje rychlé odizolování a spojování, což výrazně zjednodušuje proces výstavby na místě, zkracuje dobu instalace a snižuje obtížnost pozdější údržby a oprav.

Spolehlivý voděodolný výkon

Produkt má suchou strukturu a profesionální design blokující vodu, který může účinně blokovat pronikání vlhkosti a vody. Přizpůsobuje se vlhkému a podmáčenému prostředí potrubí, zabraňuje poškození vodou v ovlivnění přenosového výkonu produktu a prodlužuje životnost kabelu.

Tovární podpora před ukončením

Aby byly splněny potřeby standardizované inženýrské konstrukce, podporuje tento produkt předběžnou výrobu. Jednotné zpracování v továrně zajišťuje konzistenci kvality a výkonu produktu, snižuje chyby zpracování na místě a odpovídá konstrukčním standardům velkých a středně velkých projektů optických sítí.

Technické specifikace

Orientalfiber poskytuje diverzifikovaná řešení technické konfigurace pro pancéřový kabel Bow typu Fiber Optic Drop Cable, aby vyhovoval přizpůsobeným potřebám různých projektů:

Struktura jádra: Centrální motýlkový přívodní kabel + dvojité paralelní výztužné prvky
Ochranná vrstva: Navíjení vodotěsné pásky + pancéřová vrstva hliníkové pásky
Materiál pláště: Vysoce pevný polymerní materiál odolný proti opotřebení a korozi
Konstrukční vlastnosti: Suché provedení blokující vodu, standardní tvar drážky pro snadnou konstrukci
Aplikační prostředí: Přizpůsobte se vnitřnímu a venkovnímu pokládání potrubí, vhodné pro běžné teplotní a vlhkostní rozsahy komunikační techniky

Aplikační pole

Optický kabel typu Orientalfiber Armored Duct Bow je široce používán ve více scénářích optické komunikace se svým stabilním výkonem, který pokrývá následující klíčové oblasti:

Konstrukce sítě FTTH (Fiber To The Home), která poskytuje stabilní optický přenos pro domácí širokopásmový přístup
Projekty standardních potrubních kabeláží tuzemských i zahraničních operátorů telekomunikačního průmyslu
Rozhlasové a televizní komunikační a informační systémy
Systémy přenosu dat v lokální síti v průmyslových scénářích
Projekty připojení optických komunikací v elektroenergetice, železniční dopravě, dálnicích a dalších odvětvích infrastruktury

Funkce

Suchá struktura a blokování vody

Vynikající odolnost v tahu a rozdrcení

Konstrukce drážky usnadňuje odizolování a spojování

Aplikace

Kabeláž v potrubí

FTTH (Fibre To The Home)

Předem ukončeno v továrně

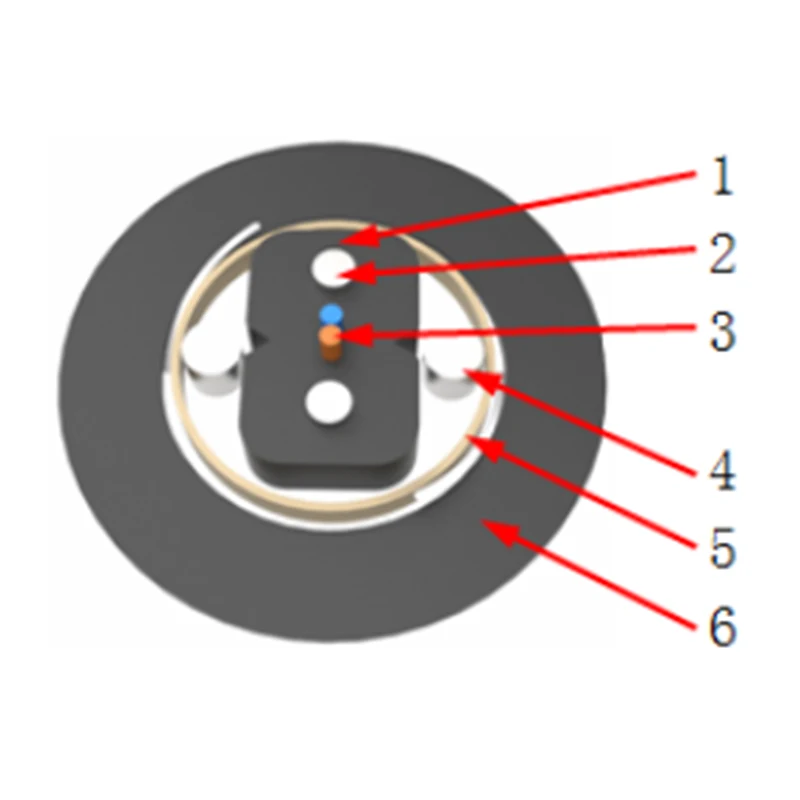

Struktura a materiál

Žádný.	Položka	Materiál
1	Vnitřní plášť	PVC, LSZH
2	Pevný člen	Ocelový drát, FRP, KFRP
3	Vlákno	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
4	Podpůrný silový člen	Ocelový drát, FRP
5	Materiál blokující vodu	Vodotěsná páska
6	Pancéřová vrstva	Hliníková páska
7	Vnější plášť	LSZH, PE
8	Barva	Černý

Armored Duct Bow-type Fiber Optic Drop Cable

Vlastnost kabelu

Typ kabelu	Dimenze		Pevnost v tahu		Odolnost proti rozdrcení		Poloměr ohybu
	Jednotka	Kabel	Dlouhodobě	Krátkodobé	Dlouhodobě	Krátkodobé	Statický	Dynamický
	(mm)		(N)		(N/100 mm)		—
GJYXFHA – 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D
GJYXHA – 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D

Poznámky: D = Průměr kabelu.

Charakteristika vlákna

Typ vlákna	Útlum ( Max )		Ztráta ohybu makra ( Max )
	1310 nm	1550 nm	Φ30 mm 10 kruhů (otoček)	Φ20 mm 1 kruh (otočka)	Φ15 mm 1 kruh (otočka)	Φ32 mm 1 kruh (otočka)	Φ60 mm 100 kruhů (otoček)
	(dB/km)		(dB)
G.652 D	0.40	0.30	N/a	N/a	N/a	0,05 @ 1550 nm	0,05 @ 1625 nm
G.657 A1	0.40	0.30	0,25 @ 1550 nm 1,00 @ 1625 nm	0,75 @ 1550 nm 1,50 @ 1625 nm	N/a	N/a	N/a
G.657 A2	0.40	0.30	0,03 @ 1550 nm 0,10 @ 1625 nm	0,1 @ 1550 nm 0,2 @ 1625 nm	0,5 @ 1550 nm 1,0 @ 1625 nm	N/a	N/a
