Samonosný kulatý kabel z optických vláken

Samonosný kulatý kabel s optickými vlákny je složen z těsně tlumeného optického vlákna, které je potaženo vysokopevnostní aramidovou přízí, z vnější strany je připevněn kovový výztužný prvek a nakonec je na něj nalisována vrstva materiálu pláště.

Odeslat dotaz

Popis výrobku

Samonosný kulatý kabel s optickými vlákny od společnosti Orientalfiber se skládá z pevně tlumených optických vláken obklopených vysokopevnostní aramidovou přízí. Pro větší odolnost je přidán kovový výztužný prvek a celá sestava je chráněna robustní vrstvou pláště. Tato struktura zajišťuje jak mechanickou pevnost, tak optický výkon pro letecké nasazení.

Hlavní výhody

Vysoká pevnost v tahu, aby odolala vzdušnému napětí a zátěži prostředí
Vynikající flexibilita a ohebnost pro snadnou instalaci a směrování
Přizpůsobitelné třídy zpomalující hoření pro shodu s místními normami
Předem ukončená možnost z výroby snižuje dobu instalace a zkracuje chyby

Technické specifikace

Parametr	Specifikace
Typ kabelu	Samonosný kulatý Drop kabel
Typ vlákna	Jeden režim / více režimů (přizpůsobitelné)
Materiál pufru	Pevně vyrovnávací paměť
Posílení	Aramidová příze + kovový prvek
Vnější plášť	PE/PVC zpomalující hoření
Pevnost v tahu	Až 2000 N
Instalační prostředí	Anténa, venkovní, FTTH na poslední míli

Aplikace

sítě FTTH (Fiber To The Home).
Letecká konektivita na poslední míli
Předem zakončené kabely pro rychlé nasazení
Telekomunikace, místní sítě a průmyslové systémy přenosu dat

Případ použití a komparativní výhody

Ve srovnání s konvenčními kabely poskytuje továrna Orientalfiber samonosný kulatý kabel s optickými vlákny lepší mechanickou pevnost a dlouhou životnost a snižuje četnost údržby. Jeho flexibilní design umožňuje hladší instalaci podél sloupů nebo stěn. Díky několika třídám zpomalujících hoření je přizpůsobitelný pro obytné i průmyslové prostředí a poskytuje konkurenční výhodu oproti standardním tržním alternativám.

Důvěryhodnost značky

Jiangsu Xuben Photoelectric Technology Co., Ltd je společnost skupiny se čtyřmi továrnami o celkové ploše 15 000 metrů čtverečních a roční výstupní hodnotou 20 milionů dolarů. Skupina zahrnuje vnitřní továrnu na optické kabely, venkovní továrnu na optické kabely, továrnu na optické komponenty ODN a továrnu na zařízení pro optické sítě. Společnost má certifikaci ISO9001 a ISO45001 a dodala řešení z optických vláken domácím a mezinárodním telekomunikačním operátorům, průmyslovým front-end systémům, železniční dopravě, dálnicím a dalším. Zákazníci po celém světě uznávají spolehlivost a kvalitu produktů Orientalfiber.

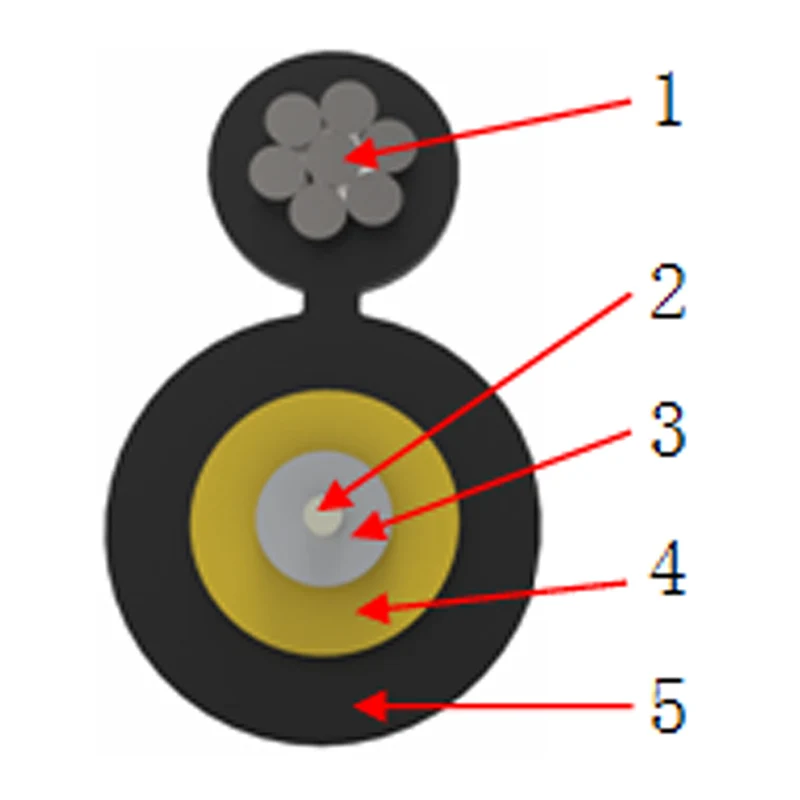

Struktura a materiál

Žádný.	Položka	Materiál
1	Podpůrný silový člen	Ocelový (lankový) drát
2	Vlákno	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
3	Těsný nárazník	PVC, LSZH
4	Pevný člen	Aramidová příze
5	Vnější plášť	LSZH
6	Barva	Černý

Self-supporting Fiber Optic Round Drop Cable

Vlastnost kabelu

Typ kabelu	Průměr		Pevnost v tahu		Odolnost proti rozdrcení		Poloměr ohybu
	Průměr		Pevnost v tahu		Odolnost proti rozdrcení		B6a2		B6a1		B1.3
	Těsný nárazník	schopen	Dlouhodobě	Krátkodobé	Dlouhodobě	Krátkodobé	Statický	Dynamický	Statický	Dynamický	Statický	Dynamický
	(mm)		(N)		(N/100 mm)		(mm)		(mm)		(mm)
GJYRCH-1	0.90	3,5 - 6,2	300	600	1000	2200	15	30	20	40	30	60
GJYRCH-2	0.60	3,5 - 6,2	300	600	1000	2200	35	70	35	70	35	70

Charakteristika vlákna

Typ vlákna	Útlum ( Max )		Ztráta ohybu makra ( Max )
	1310 nm	1550 nm	Φ30 mm 10 kruhů (otoček)	Φ20 mm 1 kruh (otočka)	Φ15 mm 1 kruh (otočka)	Φ32 mm 1 kruh (otočka)	Φ60 mm 100 kruhů (otoček)
	(dB/km)		(dB)
G.652 D	0.38	0.28	N/a	N/a	N/a	0,05 @ 1550 nm	0,05 @ 1625 nm
G.657 A1	0.38	0.28	0,25 @ 1550 nm 1,00 @ 1625 nm	0,75 @ 1550 nm 1,50 @ 1625 nm	N/a	N/a	N/a
G.657 A2	0.38	0.28	0,03 @ 1550 nm 0,10 @ 1625 nm	0,1 @ 1550 nm 0,2 @ 1625 nm	0,5 @ 1550 nm 1,0 @ 1625 nm	N/a	N/a
