Předem zakončený kabel s kulatými optickými vlákny

• Kategorie produktu: Řešení konektivity Fiber to the Home (FTTH).
• Klíčová funkce: Kabel plug-and-play s rychlým nasazením se zesíleným zakončením SC/APC.
• Shoda: Splňuje normy IEC 61754-4 pro výkon optického rozhraní.

Orientalfiber poskytuje předem ukončený kabel s kulatými optickými vlákny jako vysoce výkonné řešení pro rezidenční a komerční použití optických vláken. Tento kabel, navržený společností Jiangsu Xuben Photoelectric Technology Co., Ltd, integruje robustní mechanickou ochranu s precizně navrženými konektory pro zajištění stabilního přenosu signálu v různých podmínkách prostředí.

Definice produktu a funkční rozsah

Předem zakončený kabel s kulatým optickým vláknem je specializovaná optická sestava sestávající z vysoce pevného 5mm kulatého kabelu zakončeného z výroby zesíleným konektorem SC/APC. Na rozdíl od standardních kabelů zakončených polem toto předem propojené řešení eliminuje potřebu spojování na místě předplatitele pomocí vysoce kvalitního zirkoniového ferule pro udržení nízkých ztrát vložení a vysokých ztrát v průběhu životnosti sítě.

Hlavní výhody a technická dokonalost

1. Přesné strojírenství

Předem zakončený kabel s kulatými optickými vlákny je vybaven zesíleným konektorem SC/APC na straně A, který zajišťuje utěsněné spojení odolné vůči povětrnostním vlivům. Použití zirkoniových dutinek zaručuje stabilní vyrovnání a snižuje riziko degradace signálu v důsledku kolísání teploty nebo mechanických vibrací.

2. Zvýšená odolnost

Konstrukce kabelu, navržená pro dlouhou životnost, zahrnuje:

HDPE/LSZH vnější plášť: Poskytuje odolnost proti UV záření a zátěži prostředí.

Komponenty blokující vodu: Integrované sklolaminátové a aramidové příze zabraňují pronikání vlhkosti.

Vlákno G657A1/A2: Nabízí vynikající výkon bez ohledu na ohyb, což je kritické pro těsné vedení v městských prostředích FTTH.

3. Optimalizovaná efektivita nasazení

Použitím předem ukončeného kabelu s kulatým optickým vláknem mohou telekomunikační operátoři výrazně zkrátit dobu instalace. "Otevřený konec" na straně B umožňuje snadné protažení potrubí před konečným ukončením v distribučním bodě.

Aplikační pole

Díky všestrannosti předkonceného kabelu s kulatými optickými vlákny je vhodný pro různé sektory s vysokou poptávkou:

Telekomunikace: FTTH připojení na poslední míli pro domácí poskytovatele internetových služeb.

Vysílání: Přenos signálu pro rozhlasové a televizní sítě.

Průmyslová infrastruktura: Přední připojení pro inteligentní sítě, železniční tranzit a monitorovací systémy dálnic.

Local Area Networks (LAN): Vysokorychlostní přenos dat pro kampusy nebo kancelářské komplexy.

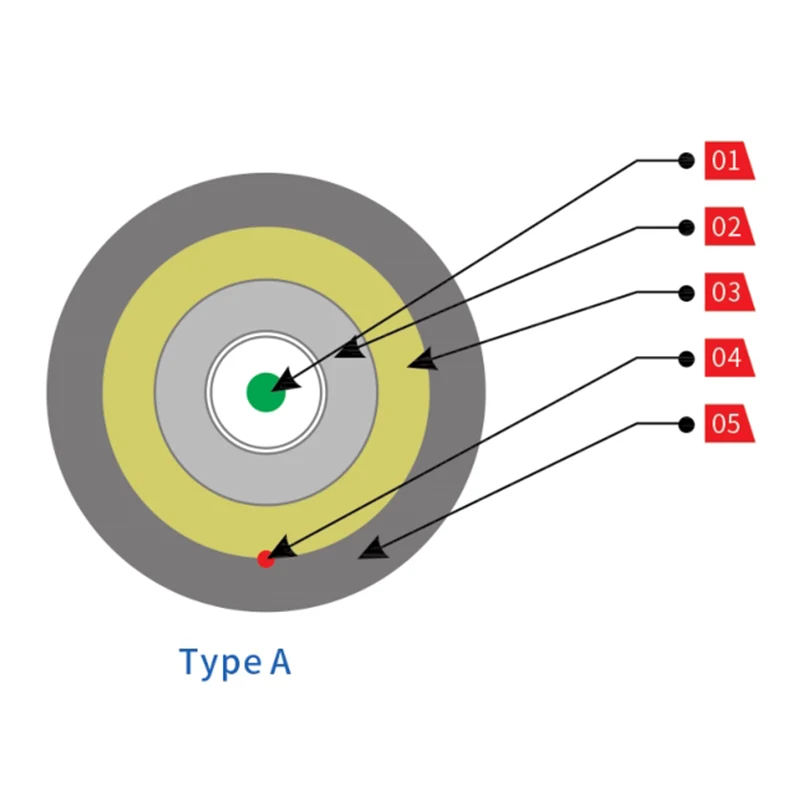

Strukturní výkres

900μm pufr

PBT trubice

Tlumiče ze skleněných vláken a aramidové příze zabraňující vodě

Ripcord

Bunda LSZH

Typ A

900μm pufr

Vnitřní plášť

Tlumiče ze skleněných vláken a aramidové příze zabraňující vodě

Pevný člen

Ripcord

Vnější plášť

Modrá barevná linka

Typ B

Podrobnosti o konektoru

Model: Typ E

Barva: Černá

Materiál: PC+ABS

Konektor: SC/APC

Použitelný kabel: 5mm kabel

Charakteristika

Modulární design, snadné rozšíření

Může fungovat a být instalován venku

Stupeň ochrany: IP68

RL: ≥55dB

Optické specifikace

Montáž kabelu

Ztráta vložení: Max. 0,3 dB + 0,35 dB/km * L (km) při 1310 nm

Max. 0,3 dB + 0,21 dB/km * L (km) při 1550 nm

Podle IEC 61300-3-4 Metoda B

Návratová ztráta: Min. 60 dB @ 1310 a 1550 nm

Podle IEC 61300-3-6

Mechanické specifikace
