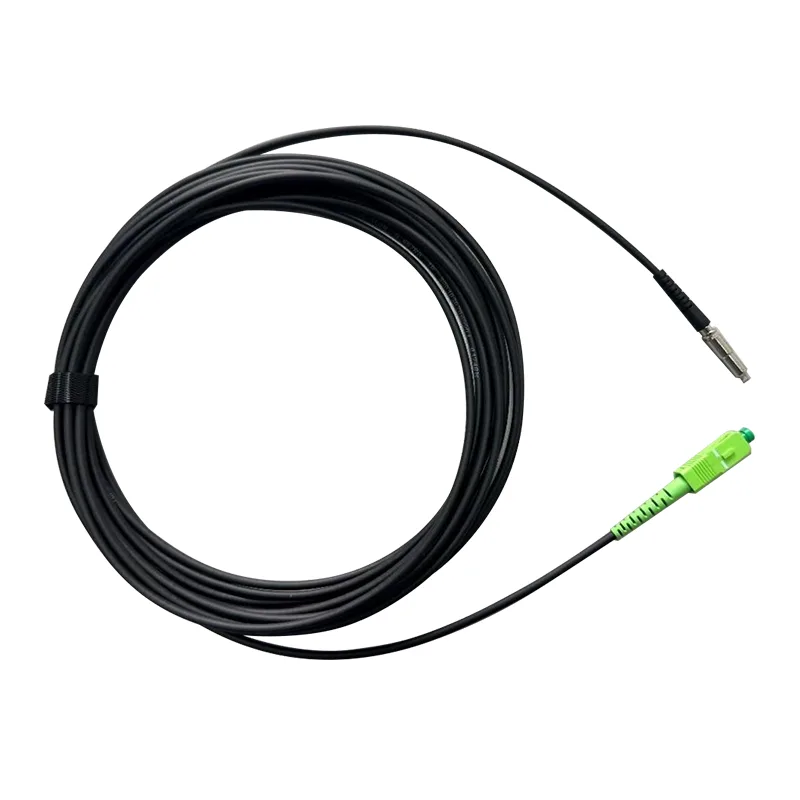

Patch kabel Mini SC/APC

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

Odeslat dotaz

Popis výrobku

Patch Cord Mini SC/APC je propojovací kabel z optických vláken s kompaktním konektorem SC/APC. Je navržen tak, aby poskytoval nízkou vložnou ztrátu a vysokou návratovou ztrátu a zajistil integritu signálu v celé řadě optických sítí. Náš produkt je vyráběn pod přísnou kontrolou kvality, aby splňoval požadavky moderních systémů FTTX/FTTH a pasivních optických sítí (PON).

Klíčové aplikace

Systémy FTTX / FTTH

Ethernetové sítě

CATV odkazy

Distribuce optického signálu

Pasivní optické sítě (PON)

Technické vlastnosti

Nízký vložný útlum, vysoký vratný útlum

Vysoká opakovatelnost a vyměnitelnost

100% testováno na vložení, zpětný útlum, čelní plochu a interferenci

Silná mechanická odolnost

Vyhovuje standardům Telcordia GR-326-Core

Rychlá a snadná instalace pro průchozí kabeláž

Udržuje stabilní výkon v prostředí s hustou kabeláží

Technická specifikace:

Konstrukce	Jednotka	Popisy
Počet vláken		Simplexní
Vlnová délka	nm	1310/1550
Ztráta vložení	dB	≤0,30
Návratová ztráta	dB	≥60 (APC)
Barva pláště kabelu		Černá nebo přizpůsobitelné
Vnější průměr kabelu	mm	φ3,0±0,1
Režim vlákna		Jediný režim: G657 B3
Materiál pláště kabelu		TPU, UV záření.
Hmotnost kabelu	kg/km	8,5 (cca)
Tisk obsahu		Přizpůsobitelné
Délka	m	80 nebo přizpůsobitelné (Tolerance: ±0,5m)
Typ konektoru		Vstup:	Mini SC/APC konektor
		výstup:	SC/APC konektor
Provozní teplota	℃	-20°C ~ +60℃
Skladovací teplota	℃	-40 ℃ ~ +85 ℃

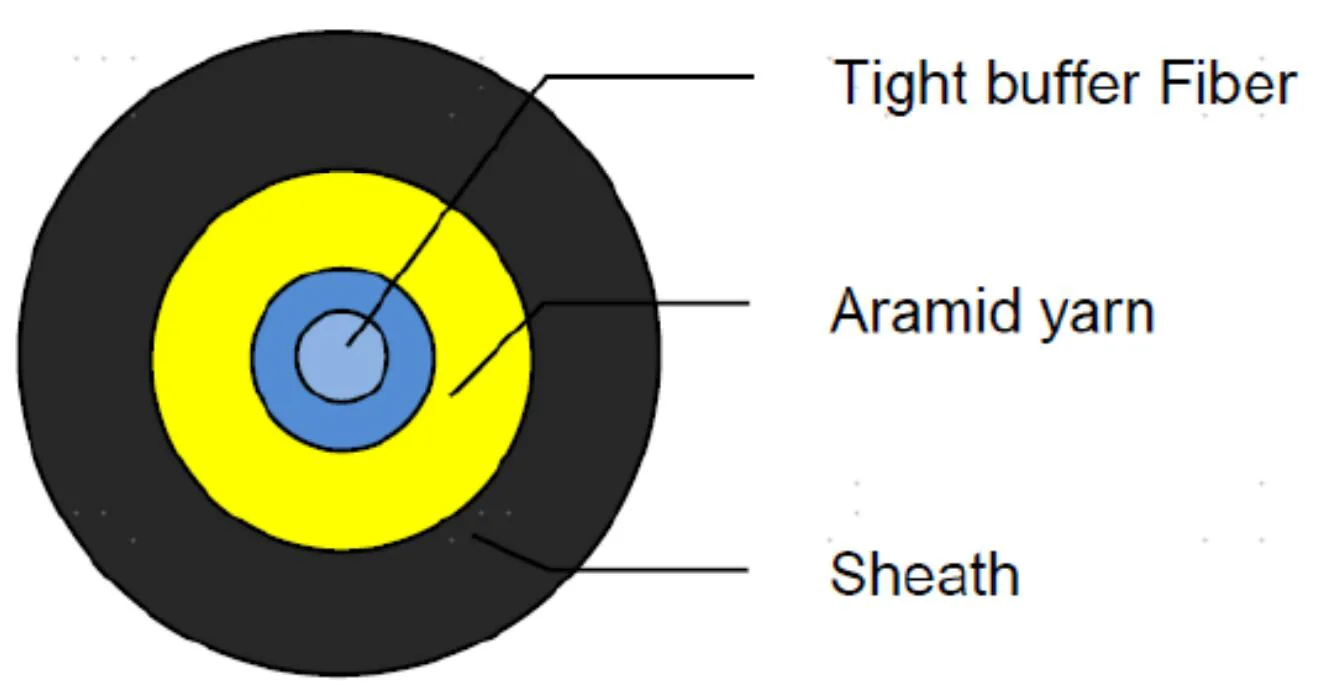

Struktura kabelu:

Mini SC/APC Patch Cord

Položky		Popisy
Optické vlákno	Typ vlákna	Jeden režim ITU-T G.657B3
	Průměr jádra (μm)	8-11 μm
	Průměr obkladu (μm)	125,0±0,7μm
	Průměr povlaku (μm)	245±10μm (před vybarvením) 250±15μm (barevný)
	Průměr pole režimu	8,6~8,8±0,4μm @1310nm 9,6~9,8±0,5μm @1550nm
	Provozní vlnové délky	1260~1625nm
	Barva	Modrý
	Útlum kabelu	≤0,35dB/km λ= 1310 nm ≤0,25dB/km λ = 1550 nm ≤0,26dB/km λ = 1625 nm
	Počet vláken	1
	Výrobce skla
Pevné nárazníkové vlákno	Průměr	0,90 ± 0,05 mm
	Barva	Modrý
	Materiál	LSZH
Vnější bunda	Průměr	3,0 ± 0,1 mm
	Tloušťka	0,8±0,1 mm
	Barva	Černý
	Materiál	TPU, odolný vůči UV záření.
Pevný člen	Materiál	Aramidová příze
Rozpětí	1	80m
Montážní průhyb	/	1 %
Max. rychlost větru	/	50 km/hod
Hmotnost	/	8,4 kg/km
Provozní tahové napětí	1	200 N
Max.tahové napětí	/	1000 N
Aplikace kabelu	/	venkovní, Instalace antény, potrubí Samostatný

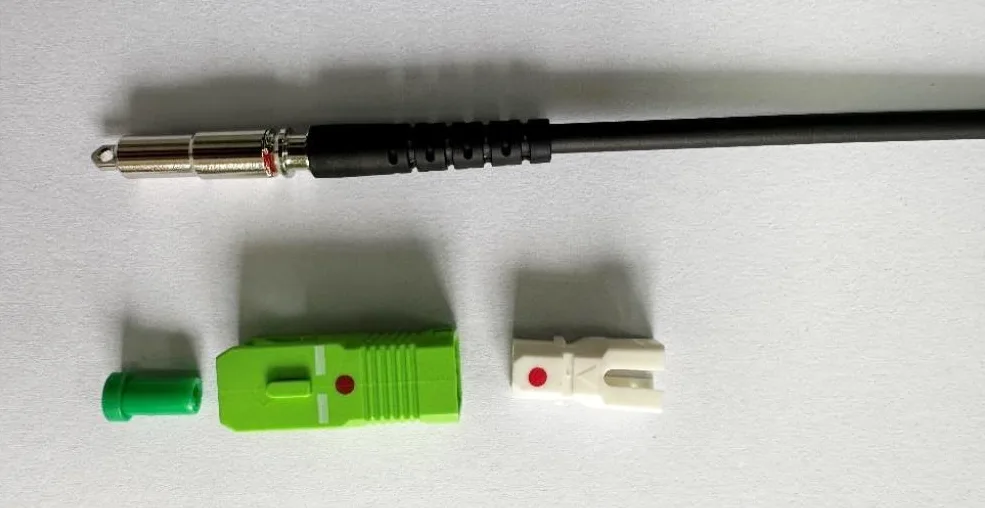

Schéma produktu:

Mini SC/APC Patch Cord

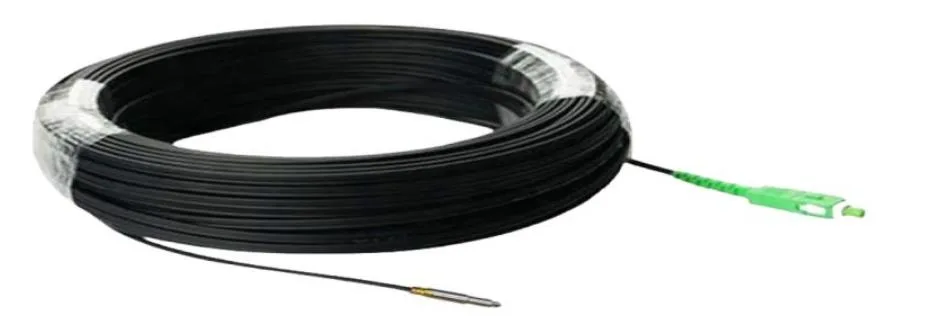

Balík:

Mini SC/APC Patch Cord

Technické výhody

Přesné leštění

Naše konektory Mini SC/APC procházejí přesným úhlovým leštěním pro minimální odraz zpět a vynikající optický výkon.

Trvanlivost a spolehlivost

Plášť kabelu je navržen tak, aby odolal ohybu, namáhání v tahu a opotřebení prostředím, což zajišťuje dlouhou životnost v náročných instalacích.

Snadná integrace

Propojovací kabel podporuje rychlé nasazení a rekonfiguraci, což je ideální pro poskytovatele služeb, síťové integrátory a podniková nastavení.

Zajištění kvality

Každý propojovací kabel Orientalfiber Mini SC/APC je před opuštěním továrny 100% testován na ztrátu vložení, ztrátu při zpětném toku a kontrolu koncového čela, což zaručuje konzistentní výkon.

Průvodce instalací

Identifikujte síťové porty a požadovanou délku kabelu.

Připojte konektory SC/APC pevně k určeným zařízením.

Vyhněte se nadměrnému ohýbání nebo kroucení, abyste zachovali optimální kvalitu signálu.

Použijte správné uspořádání kabelů k uspořádání více kabelů v prostředí s vysokou hustotou.

FAQ

Otázka: Lze propojovací kabel Mini SC/APC používat venku?

Odpověď: Ano, při použití bundy LSZH nebo outdoorové bundy vydrží standardní venkovní podmínky.

Otázka: Jaké typy vláken jsou podporovány?

Odpověď: Propojovací kabel podporuje jednovidová vlákna G.657 i G.652, běžně používaná v sítích FTTX a PON.

Otázka: Můžeme přizpůsobit délku kabelu?

Odpověď: Ano, jsou k dispozici délky od 0,5 metru do 20 metrů. Kontaktujte nás pro konkrétní požadavky.
