Patch Cord vs Pigtail: Jaký je rozdíl v sítích z optických vláken?

Optické sítě se staly základem moderních komunikačních systémů podporujících vše od internetových služeb a datových center až po telekomunikační a podnikové sítě. Za těmito vysokorychlostními připojeními je mnoho malých, ale důležitých komponent, včetně optických vlákenPatch CordaCopánek.

Ačkoli mohou vypadat podobně, propojovací kabely a pigtaily slouží v instalacích optických vláken k různým účelům. Pochopení jejich rozdílů pomáhá inženýrům, instalačním technikům a uživatelům sítí vytvářet spolehlivější a efektivnější optické komunikační systémy.

Takže, co přesně jsou vláknové propojovací kabely a pigtaily a jak spolupracují v moderních sítích?

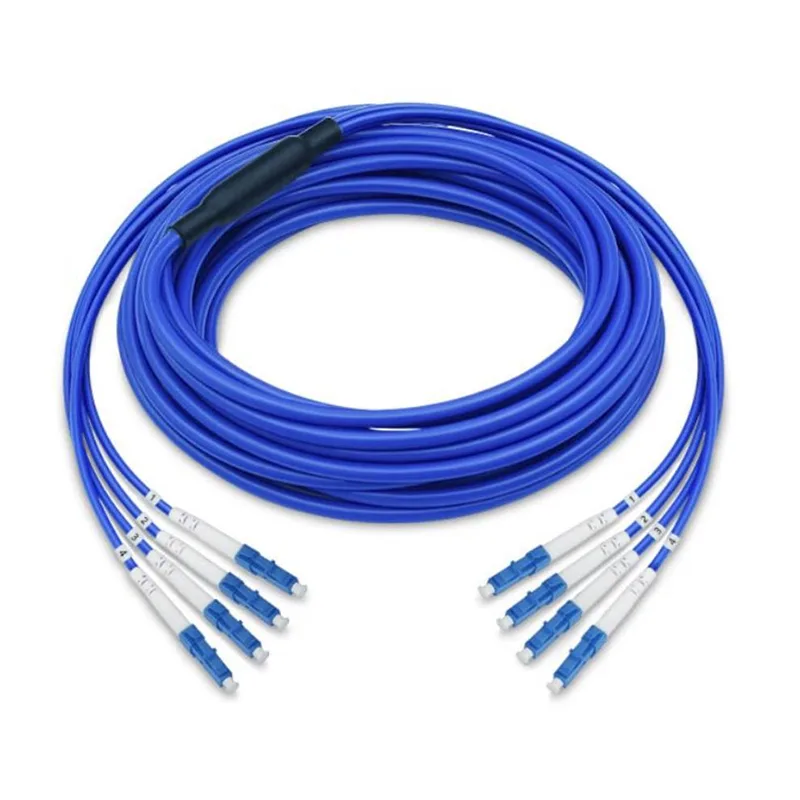

Co je to vláknitý propojovací kabel?

Propojovací kabel z optických vláken je kabel z optických vláken s konektory instalovanými na obou koncích. Používá se především pro připojení optických zařízení, síťových zařízení a optických distribučních systémů.

Protože oba konce již mají konektory, lze propojovací kabely nainstalovat rychle bez dalšího spojování.

Typický propojovací kabel z vláken zahrnuje:

• Optický kabel
• Ochranná bunda
• Vláknové konektory na obou koncích
• Konstrukce výztuže

Mezi běžné typy konektorů patří:

• LC konektor
• SC konektor
• FC konektor
• ST konektor

Co je to Fiber Pigtail?

Vláknový pigtail je krátký optický kabel s konektorem nainstalovaným pouze na jednom konci, zatímco druhý konec obsahuje obnažené vlákno pro spojování.

Na rozdíl od propojovacích kabelů se pigtaily běžně používají uvnitř vláknových koncových boxů, optických distribučních rámů a spojovacích přihrádek.

Vláknový pigtail se obvykle skládá z:

• Jeden předinstalovaný optický konektor
• Odkrytý konec vlákna pro tavné spojování
• Ochranný povlak z vláken
• Svrchní bunda

Odkryté vlákno umožňuje technikům jej trvale připojit k příchozím optickým kabelům prostřednictvím fúzního spojování.

Jak fungují propojovací kabely a copánky?

Princip fungování Fiber Patch Cord

Propojovací kabely poskytují flexibilní spojení mezi dvěma optickými porty.

Proces připojení je jednoduchý:

Optické zařízení

↓

Vláknový konektor

↓

Patch kabel

↓

Další optické zařízení

Díky tomu jsou propojovací kabely ideální pro připojení zařízení, která mohou vyžadovat častou instalaci nebo výměnu.

Princip fungování Fiber Copánek

Copáneky jsou určeny pro trvalé ukončení vláken.

Základní proces je:

Příprava optického kabelu

↓

Spojování pigtail fusion

↓

Ochrana uvnitř přihrádky na spoje

↓

Připojení k optickému zařízení

Patch Cord vs Pigtail: Klíčové rozdíly

Jak se propojovací kabely a copánky používají společně?

V mnoha sítích s optickými vlákny propojovací kabely a pigtaily spolupracují spíše než se navzájem nahrazují.

Běžný proces připojení vláken je:

Externí optický kabel

↓

Copánekové spojení uvnitř rozvaděče vláken

↓

Panel vláknového adaptéru

↓

Připojení propojovacím kabelem

↓

Síťové vybavení

Tato kombinace vytváří stabilní připojení při zachování snadné správy připojení zařízení.

Proč jsou vláknové pigtaily důležité ve vláknových sítích?

Vláknové pigtaily hrají důležitou roli při ochraně a organizaci optických spojení.

Mezi jejich výhody patří:

• Spolehlivá trvalá spojení
• Snížená ztráta signálu díky správnému spojování
• Lepší správa vláken
• Snadná integrace do distribučních systémů

Proč jsou vláknové propojovací kabely široce používány?

Propojovací kabely jsou oblíbené, protože poskytují pohodlné a flexibilní připojení.

Mezi jejich výhody patří:

• Rychlá instalace
• Snadná údržba
• Jednoduchá výměna zařízení
• Vhodné pro různá rozložení sítě

Typy vláknitých propojovacích šňůr a copánků

Jednorežimový vláknitý patch kabel a pigtail

Jednovidové optické produkty se běžně používají pro přenos na dlouhé vzdálenosti, telekomunikace a vysokorychlostní síťová připojení.

Vícevidový propojovací kabel a pigtail

Produkty s vícevidovými vlákny se často používají v aplikacích na kratší vzdálenosti, jako jsou podnikové sítě a datová centra.

Možnosti konektoru

Jak si vybrat mezi propojovacím kabelem a pigtailem?

Výběr závisí především na struktuře sítě a požadavcích na instalaci.

Budoucí vývoj technologie připojení vláken

Jak se rychlost internetu neustále zvyšuje, technologie připojení optických vláken se vyvíjí směrem k vyšší hustotě, lepší spolehlivosti a snadnější instalaci.

Budoucí trendy mohou zahrnovat:

• Vysokorychlostní optické sítě
• Kompaktní návrhy připojení vláken
• Vylepšená technologie konektorů
• Efektivnější systémy pro správu vláken

Závěr

Fiber Patch Cord a Pigtail jsou základní komponenty v moderních optických sítích, ale plní různé role. Propojovací kabely poskytují flexibilní připojení zařízení, zatímco pigtaily se používají hlavně pro trvalé zakončení vláken prostřednictvím spojování.

Pochopení rozdílu mezi těmito dvěma komponentami pomáhá návrhářům a technikům sítí vytvářet spolehlivější a efektivnější systémy optických vláken.

Přestože se jedná o malé části většího komunikačního systému, propojovací kabely a pigtaily hrají důležitou roli při udržování stabilního a rychlého globálního digitálního připojení.
