5x2mm vodotěsný kabel kabel Mini SC/APC Connector Optical Patch Cords

Aplikace:● Systémy FTTX/FTTH● Aplikace Ethernet● Odkazy CATV● Distribuce optického signálu● Pasivní optické sítě (PON)● Páteř, vodorovné a stoupačské aplikace● Předstižené políčka na kapky● venkovní plochy; Drsné prostředíFunkce:●......

Odeslat dotaz

Popis výrobku

Aplikace:

● Systémy FTTX/FTTH

● Aplikace Ethernet

● Odkazy CATV

● Distribuce optického signálu

● Pasivní optické sítě (PON)

● Páteř, vodorovné a stoupačské aplikace

● Předstižené políčka na kapky

● venkovní plochy; Drsné prostředí

Funkce:

● Nízká ztráta vložení, vysoká ztráta návratnosti.

● Dobrá opakovatelnost a vyměnitelnost.

● 100% vložení, ztráta vrácení, koncová tvář a.

● Inspekce rušení.

● Vynikající mechanická vytrvalost.

● Dodržování TELCORDIA GR-326-Core.

● Zajišťuje vysokou výkonnost a spolehlivost při řízení optické kabeláže.

● Rychlá a snadná instalace a rekonfigurace.

● Jednoduchá manipulace, není potřeba speciálního nástroje.

● IP68 vodotěsný.

Technická specifikace:

Konstrukce	Jednotka	Popisy
Počet vláken		Simplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤0,30
Ztráta návratu	db	≥ 60
Typ připojení		SC/APC
Ferrule		Keramický
Cykly připojení		500
Barva kabelové bundy		Šedá
Vnější průměr kabelu	mm	5,0 (± 0,2) x2,0 (± 0,1)
Režim vlákna		Jeden režim: G657A2
Materiál kabelové bundy		Lszh
Hmotnost kabelu	Kg/km	20 （cca）
Obsah tisku		Přizpůsobitelné
Délka	m	30、50、100、150、200、250、300、400、500 nebo přizpůsobitelné (Tolerance: ± 0,5 m)
Typ konektoru		Vstup: Accord H Optic SC/APC
Typ konektoru		Výstup: bez konektoru
Trakce (axiální mezi kabelem a konektorem)	N	100
Vodotěsná třída		IP68
Provozní teplota	℃	-20 ° C ~ +65 ℃
Teplota skladování	℃	-20 ° C ~ +65 ℃

Struktura kabelu:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Optické vlákno	Typ	G657 A2
	Ne. Vlákna	1
	Barva	Modrý
Člen ocelové síly	Materia	Ocelový drát
Člen ocelové síly	Průměr	0,4 mm
Člen ocelové vlastní síly	Materia	Ocelový drát
Člen ocelové vlastní síly	Průměr	1,0 mm
Vnější pouzdro	Dimenze	2,0 (± 0,1) x5,0 (± 0,2)
	Materiál	Lszh
	Barva	Šedá
Hmotnost kabelu	Kg/km	20
Napětí	N	300 (dlouhodobé)
Napětí	N	600 (krátkodobý)
Rozdrtit	N/10cm	200 (dlouhodobé)
Rozdrtit	N/10cm	1000 (krátkodobý)
Min. Poloměr ohybu	mm	10xh (statická)
Min. Poloměr ohybu	mm	20xh (dynamika)
Provozní teplotní rozsah:		-20 ℃ do +60 ℃
Rozsah teploty skladování / transportu:		-20 ℃ do +60 ℃

Optické vlákno:

Všechny vlastnosti kabelového vlákna (vlákno hotového kabelu) musí být přinejmenším v souladu s doporučením ITU-T G.657A2 a musí být následující.

Položka	Specifikace
Typ vlákna	Jediný režim
Vláknitý materiál	Dopovaný oxid křemičitý
Koeficient útlumu @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Po tvorbě kabelu @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Cut-off vlnová délka kabelu	≤ 1260 nm
Vlnová délka nulové disperze	1300 ~ 1324 nm
Sklon nulové disperze	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatická disperze @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Průměr pole režimu @ 1310 nm	8.5-9,3UM
Chyba soustřednosti jádra / oděva	≤ 0,5
Průměr opláštění	125,0 ± 0,7 jeden
Opláštění nedikrularity	≤ 5%
Primární průměr povlaku	242 ± 7 Jeden
Soustřednost primární povlak / povlak	≤ 10 µm
Potahování necirkularity	≤0,7%
Útlum se ztrátou ohýbání kabelů 1 otočení 1 Mandrel 7,5 mm 10 zatáček 1 Mandrel 15 mm	1550nm ≤ A 0,10 dB/km 1550nm ≤ A 0,03 dB/km

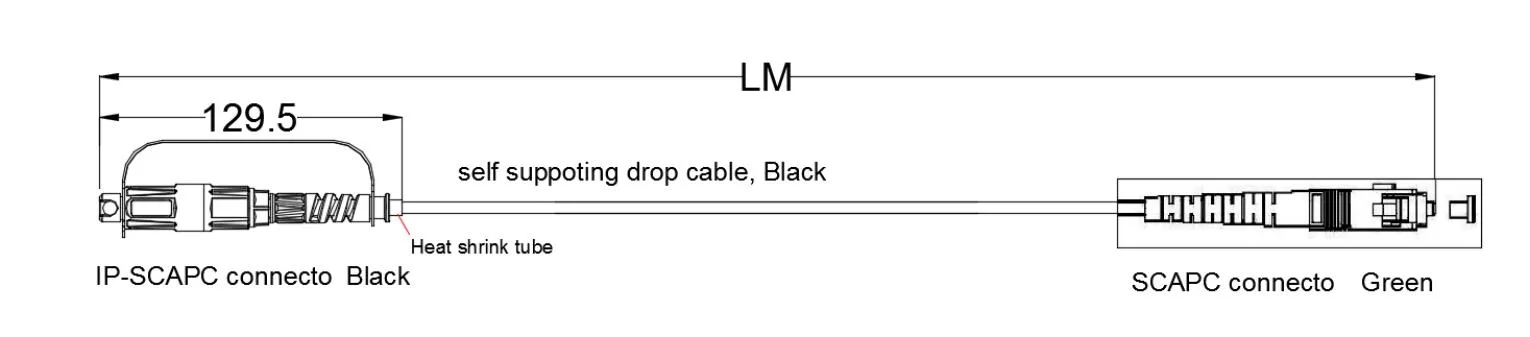

Rozměrový výkres:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Balík:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Požadavky na balení:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
