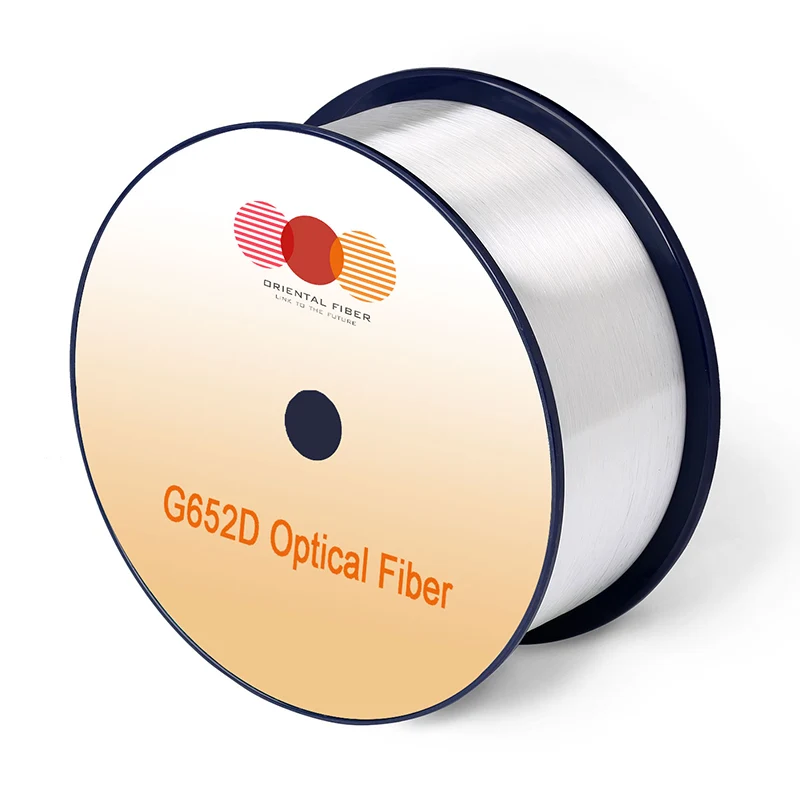

Vzhledem ke svému široko dostupnému spektru a vynikajícímu optickému výkonu je jednorázové optické vlákno G.652D nejlepší volbou pro podporu různých aplikací, jako je Ethernet, internetový protokol (IP), režim asynchronního přenosu (ATM), synchronní optická síť (SONET) a multiplexování divize vlnové délky (WDM). Fiber poskytuje větší šířku pásma pro páteř, metropolitní oblast a přístupové sítě.
Fiber splňuje nebo překračuje doporučení ITU-T G.652D a IEC 60793-2-50 typu B1.3 Specifikace vlákna.
Navrženo tak, aby fungovalo v celém spektrálním rozsahu 1260-1625 nm, což poskytuje o 50% více použitelných vlnových délek pro zvýšenou přenosovou kapacitu
Vynikající optický výkon podporuje vysokorychlostní přenosové technologie, jako jsou DWDM a CWDM
Být kompatibilní s existujícím zařízením 1310 nm
Dobrá ochrana a vynikající stabilita proužků
Přesné geometrické parametry, které zajišťují nízkou ztrátu sestřihu a vysokou účinnost sestřihu
|
Charakteristiky |
Podmínky |
Zadané hodnoty |
Jednotky |
|
|
Optické charakteristiky |
||||
|
Útlum |
1310nm |
≤0,34 |
[DB/KM] |
|
|
1383nm (po věku H2) |
≤0,34 |
[DB/KM] |
||
|
1550nm |
≤0,20 |
[DB/KM] |
||
|
1625nm |
≤0,24 |
[DB/KM] |
||
|
Útlum vs. vlnová délka Max. α Diference |
1285-1330nm, s odkazem na 1310nm |
≤0,03 |
[DB/KM] |
|
|
1525-1575nm, s odkazem na 1550nm |
≤0,02 |
[DB/KM] |
||
|
Disperzní koeficient |
1285-1340nm |
-3,5 až 3,5 |
[PS/(NM · KM)] |
|
|
1550nm |
≤ 18 |
[PS/(NM · KM)] |
||
|
1625nm |
≤22 |
[PS/(NM · KM)] |
||
|
Vlnová délka nulové disperze (λ0) |
- |
1300-1324 |
[NM] |
|
|
Sklon nulové disperze (S0) |
- |
≤0,092 |
[PS/(NM2 · KM)] |
|
|
Typická hodnota |
- |
0.086 |
[PS/(NM2 · KM] |
|
|
PMD |
Maximální individuální vlákno |
- |
≤0,1 |
[PS/√km] |
|
Hodnota návrhu odkazu （M = 20 ， Q = 0,01%) |
- |
≤0,06 |
[PS/√km] |
|
|
Typická hodnota |
- |
0.04 |
[PS/√km] |
|
|
Vlnová délka kabelu (λcc) |
- |
≤1260 |
[NM] |
|
|
Průměr pole režimu （MFD） |
1310nm |
8.7-9.5 |
[μm] |
|
|
1550nm |
9.8-10.8 |
[μm] |
||
|
Efektivní skupinový index lomu （ne ff） |
1310nm |
1.466 |
- |
|
|
1550nm |
1.467 |
- |
||
|
Bodové diskontinuity |
1310nm |
≤0,05 |
[DB] |
|
|
1550nm |
≤0,05 |
[DB] |
||
|
Geometrické charakteristiky |
||||
|
Průměr opláštění |
- |
125,0 ± 0,7 |
[μm] |
|
|
Opláštění nedikrularity |
- |
≤1,0 |
[%] |
|
|
Průměr povlaku |
- |
235-250 |
[μm] |
|
|
Chyba soustřednosti potahování |
- |
≤12.0 |
[μm] |
|
|
Potahování nedikrularity |
- |
≤ 6,0 |
[%] |
|
|
Chyba soustřednosti jádra |
- |
≤0,6 |
[μm] |
|
|
Curl (poloměr) |
- |
≥ 4 |
[M] |
|
|
Délka dodávky |
- |
Až 50,4 |
[km/cívka] |
|
|
Environmentální charakteristiky |
1310nm, 1550nm a 1625nm |
|||
|
Útlum vyvolala teplotní závislost |
-60 ℃ do +85 ℃ |
≤0,05 |
[DB/KM] |
|
|
Útlum vyvolané cyklistikou teploty-humidity |
-10 ° C až +85 ° C, 98% RH |
≤0,05 |
[DB/KM] |
|
|
Útlum vyvolala závislost na ponoření vody |
23 ° C ， po dobu 30 dnů |
≤0,05 |
[DB/KM] |
|
|
Útlum vyvolala vlhká závislost na tepla |
85 ° C a 85% RH ， po dobu 30 dnů |
≤0,05 |
[DB/KM] |
|
|
Stárnutí suchého tepla |
85 ℃, po dobu 30 dnů |
≤0,05 |
[DB/KM] |
|
|
Mechanické specifikace |
||||
|
Důkazní test |
- |
≥9,0 |
[N] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥ 100 |
[Kpsi] |
||
|
Makro-ohyb vyvolaný útlum |
100 otočí se kolem poloměru 30 mm |
1625nm |
≤0,05 |
[DB] |
|
100 otočí se držák o poloměru 25 mm |
1310nm a 1550nm |
≤0,05 |
[DB] |
|
|
1 Otočte držák o poloměru 16 mm |
1550nm |
≤0,05 |
[DB] |
|
|
Potahovací pásová síla |
Typická průměrná síla |
1.5 |
[N] |
|
|
Vrcholová síla |
1.3-8.9 |
[N] |
||
|
Parametr dynamické únavy (ND) |
- |
≥ 20 |
- |
|
