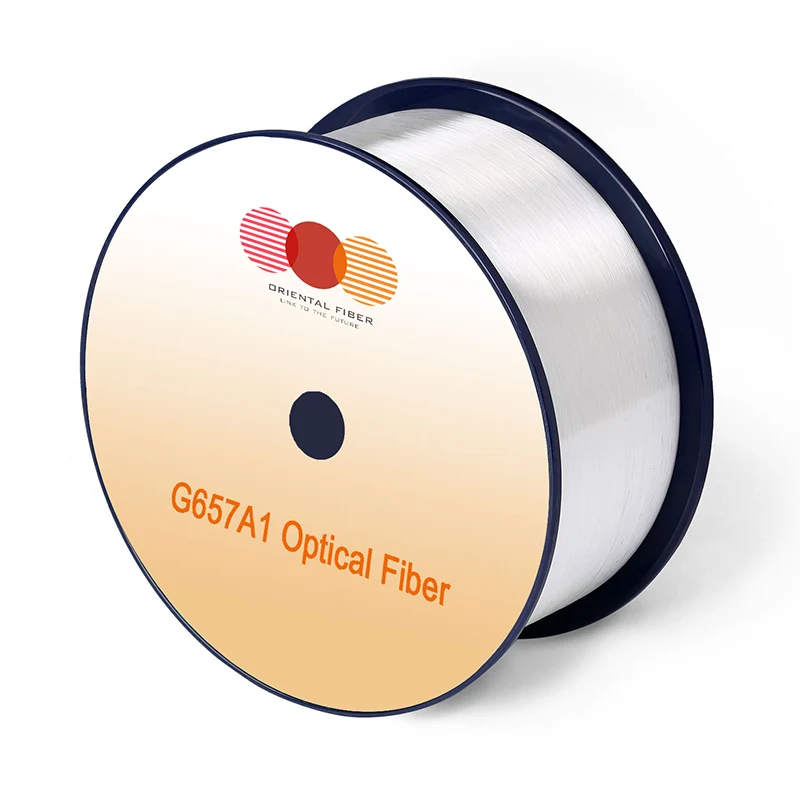

Optické vlákno s jedním režimem G.657.A1

Charakteristiky

Podmínky

Zadané hodnoty

Jednotky

Optické charakteristiky

Útlum

1310nm

≤0,35

[DB/KM]

1383nm (po věku H2)

≤0,35

[DB/KM]

1460nm

≤0,25

[DB/KM]

1550nm

≤0,21

[DB/KM]

1625nm

≤0,23

[DB/KM]

Útlum vs. vlnová délka

Max. α Diference

1285-1330nm, s odkazem na 1310nm

≤0,03

[DB/KM]

1525-1575nm, s odkazem na 1550nm

≤0,02

[DB/KM]

Disperzní koeficient

1285-1340nm

-3,5 až 3,5

[PS/(NM · KM)]

1550nm

≤ 18

[PS/(NM · KM)]

1625nm

≤22

[PS/(NM · KM)]

Vlnová délka nulové disperze (λ0)

-

1300-1324

[NM]

Sklon nulové disperze (S0)

-

≤0,092

[PS/(NM2 · KM)]

Typická hodnota

-

0.086

[PS/(NM2 · KM)]

PMD

Maximální individuální vlákno

-

≤0,1

[PS/√km]

Hodnota návrhu odkazu (M = 20 ， Q = 0,01%)

(M = 20 ， Q = 0,01%)

-

≤0,06

[PS/√km]

Typická hodnota

-

0.04

[PS/√km]

Vlnová délka kabelu (λcc)

-

≤1260

[NM]

Průměr pole režimu (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

Efektivní index skupiny lomu (ne)

1310nm

1.466

-

1550nm

1.467

-

Bodové diskontinuity

1310nm

≤0,05

[DB]

1550nm

≤0,05

[DB]

Geometrické charakteristiky

Průměr opláštění

-

125,0 ± 0,7

[μm]

Opláštění nedikrularity

-

≤0,7

[%]

Průměr povlaku

-

235-245

[μm]

Chyba soustřednosti potahování

-

≤12.0

[μm]

Potahování nedikrularity

-

≤ 6,0

[%]

Chyba soustřednosti jádra

-

≤0,5

[μm]

Curl (poloměr)

-

≥ 4

[M]

Délka dodávky

-

Až 50,4

[km/cívka]

Environmentální charakteristiky

1310nm, 1550nm a 1625nm

Útlum vyvolala teplotní závislost

-60 ℃ do +85 ℃

≤0,05

[DB/KM]

Útlum vyvolané cyklistikou teploty-humidity

-10 ° C až +85 ° C, 98% RH

≤0,05

[DB/KM]

Útlum vyvolala závislost na vodu

23 ° C po dobu 30 dnů

≤0,05

[DB/KM]

Útlum vyvolala vlhká závislost na tepla

85 ° C a 85% RH po dobu 30 dnů

≤0,05

[DB/KM]

Stárnutí suchého tepla

85 ℃, po dobu 30 dnů

≤0,05

[DB/KM]

Mechanická specifikace

Důkazní test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥ 100

[Kpsi]

-

-

-

Ztráta vyvolaná makro ohybem

10 otočení kolem poloměru 15 mm

1550nm

≤0,25

[DB]

10 otočení kolem poloměru 15 mm

1625nm

≤1,0

[DB]

1 Otočte držák o poloměru 10 mm

1550nm

≤0,75

[DB]

1 Otočte držák o poloměru 10 mm

1625nm

≤1,5

[DB]

Potahovací pásová síla

Typická průměrná síla

1.5

[N]

maximální síla

1.3-8.9

[N]

Parametr dynamické únavy (ND)

-

≥ 20

-
