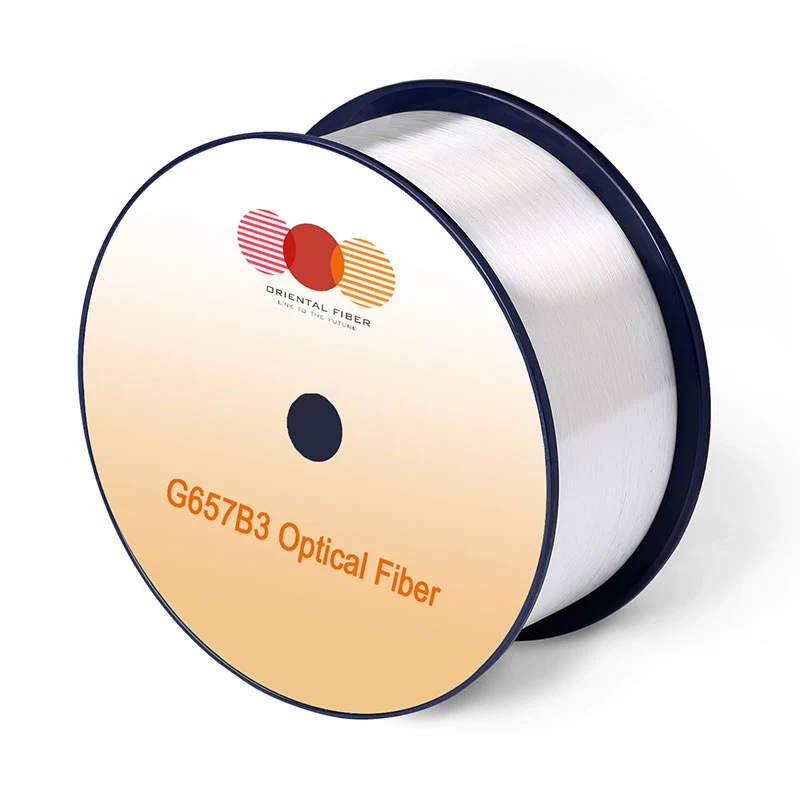

Optické vlákno s jedním režimem G.657.B3

Charakteristiky

Podmínky

Specifikováno hodnoty

Jednotky

Optický Charakteristiky

Útlum

1310nm

≤0,35

[DB/KM]

1383nm （po H2-Aging）

≤0,35

[DB/KM]

1550nm

≤0,21

[DB/KM]

1625nm

≤0,23

[DB/KM]

Útlum vs. vlnová délka

Max. α Diference

1285-1330nm, in odkaz na 1310nm

≤0,03

[DB/KM]

1525-1575nm, in odkaz na 1550 Nm

≤0,02

[DB/KM]

Nula Disperzní vlnová délka (λ0)

-

1300-1324

[NM]

Nula Disperzní svah (S0)

-

≤0,092

[PS/(NM2 · KM)]

PMD

Maximum Individuální vlákno

-

≤0,1

[PS/√km]

Hodnota návrhu odkazu （M = 20 ， Q = 0,01%)

-

≤0,06

[PS/√km]

Typický Hodnota

-

0.04

[PS/√km]

Kabel Vlnová délka cuto ff (λcc)

-

≤1260

[NM]

Režim Průměr pole （MFD）

1310nm

8.2-9.0

[μm]

1550nm

9.1-10.1

[μm]

Efektivní skupinový index lomu （ne ff）

1310nm

1.468

-

1550nm

1.469

-

Bod Diskontinuity

1310nm

≤0,05

[DB]

1550nm

≤0,05

[DB]

Geometrické Charakteristiky

Opláštění Průměr

-

125,0 ± 0,7

[μm]

Opláštění Necirkularita

-

≤0,7

[%]

Povlak Průměr

-

235-245

[μm]

Potahování Chyba soustřednosti

-

≤12.0

[μm]

Povlak Necirkularita

-

≤ 6,0

[%]

Core-Cladding Chyba soustřednosti

-

≤0,5

[μm]

Curl (poloměr)

-

≥ 4

[M]

Dodání Délka

-

Nahoru do 25.2

[km/cívka]

Environmentální charakteristiky

1310nm, 1550nm a 1625nm

Teplota Útlum vyvolala závislost

-60 ℃ do +85 ℃

≤0,05

[DB/KM]

Teplotní humidity Cyklistika vyvolala útlum

-10 ° C. na +85 ° C, 98% RH

≤0,05

[DB/KM]

Watersoak Útlum vyvolala závislost

23 ° C ， po dobu 30 dnů

≤0,05

[DB/KM]

Vlhký Útlum vyvolala závislost na tepelně

85 ° C. a 85% RH ， pro 30 dní

≤0,05

[DB/KM]

Schnout Stárnutí tepla

85 ℃ ， po dobu 30 dnů

≤0,05

[DB/KM]

Mechanický Specifikace

Důkaz Test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥ 100

[Kpsi]

Makro ohyb Indukovaná ztráta

1 Otočte mandel 10 mm poloměr

1550nm

≤0,03

[DB]

1 Otočte manulid o poloměru 10 mm

1625nm

≤0,1

[DB]

1 Otočte držák o poloměru 7,5 mm

1550nm

≤0,08

[DB]

1 Otočte mandel Poloměr 7,5 mm

1625nm

≤0,25

[DB]

1 Otočí se držák o poloměru 5 mm

1550nm

≤0,15

[DB]

1 Otočí se držák o poloměru 5 mm

1625nm

≤0,45

[DB]

Povlak Strip Force

typický průměrná síla

1.5

[N]

vrchol platnost

1.3-8.9

[N]

Dynamický Parametr únavy (ND)

-

≥ 20

-
