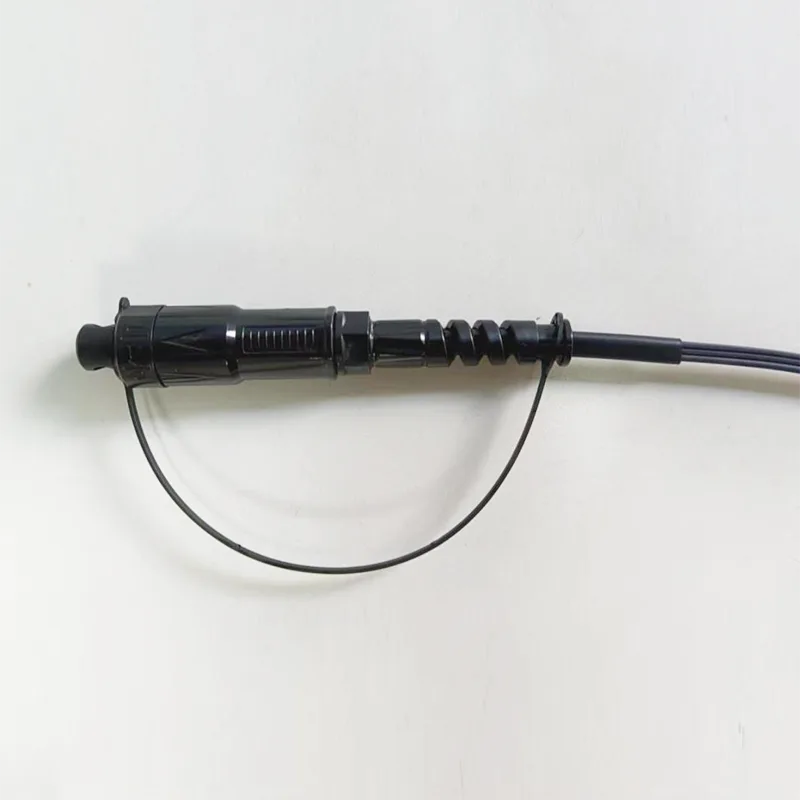

φ5mm vodotěsný kabel kabel H Optic SC/APC konektor konektoru

Aplikace:● Systémy FTTX/FTTH● Aplikace Ethernet● Odkazy CATV● Distribuce optického signálu● Pasivní optické sítě (PON)● Páteř, vodorovné a stoupačské aplikace● Předstižené políčka na kapky● venkovní plochy; Drsné prostředíFunkce:●......

Odeslat dotaz

Popis výrobku

Aplikace:

● Systémy FTTX/FTTH

● Aplikace Ethernet

● Odkazy CATV

● Distribuce optického signálu

● Pasivní optické sítě (PON)

● Páteř, vodorovné a stoupačské aplikace

● Předstižené políčka na kapky

● venkovní plochy; Drsné prostředí

Funkce:

● Nízká ztráta vložení, vysoká ztráta návratnosti.

● Dobrá opakovatelnost a vyměnitelnost.

● 100% vložení, ztráta vrácení, koncová tvář a.

● Inspekce rušení.

● Vynikající mechanická vytrvalost.

● Dodržování TELCORDIA GR-326-Core.

● Zajišťuje vysokou výkonnost a spolehlivost při řízení optické kabeláže.

● Rychlá a snadná instalace a rekonfigurace.

● Jednoduchá manipulace, není potřeba speciálního nástroje.

● IP68 vodotěsný.

1. Technická specifikace náplasti

Konstrukce	Jednotka	Popisy
Počet vláken		Simplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤ 0,30 (typické: 0,15)
Ztráta návratu	db	≥ 60
Typ připojení		SC/APC
Ferrule		Keramický
Cykly připojení		500
Barva kabelové bundy		Černý
Vnější průměr kabelu	mm	5,0 ± 0,2
Režim vlákna		Jeden režim: G657A2
Materiál kabelové bundy		HDPE
Hmotnost kabelu	Kg/km	22 （cca）
Obsah tisku		Přizpůsobitelné
Délka	m	50 、 75 、 125 、 175 nebo přizpůsobitelné (Tolerance: ± 0,5 m)
Typ konektoru		Vstup ： Accord H Optic SC/APC
Typ konektoru		Výstup ： Accord H Optic SC/APC
Trakce (axiální mezi kabel a konektor)	N	200
Vodotěsná třída		IP68
Provozní teplota	℃	-25 ° C ~ +70 ℃
Teplota skladování	℃	-25 ° C ~ +70 ℃

2. průřez kabelu

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Velikost struktury kabelu

Položka	Obsah	Specifikace
Pevné nárazníkové vlákno	Číslo	1
	Typ	G.657A2
	Barva	Modrý
	Materiál	Lszh
	Průměr (mm)	0,90 ± 0,05
Vnitřní pochva	Průměr (mm)	2,8 ± 0,2
	Tloušťka (mm)	0,25 ± 0,05
	Barva	Bílý
	Materiál	Lszh
Síla 1	Materiál	Lepené frp
Síla 1	Množství	0,5*2
Síla člen 2	Materiál	Aramid Yarn + Blokování vody na skleněnou přízi
RIP šňůra	Číslo	1
RIP šňůra	Barva	Červený
Pochva	Materiál	HDPE
	Průměr (mm)	5,0 ± 0,2
	Tloušťka (mm)	1,1 ± 0,1
	Barva	Černý
Kabel Weigth	Kg/km	22 ± 3

4. Kabelový materiál

4.1 Optické vlákno

Všechny vlastnosti kabelového vlákna (vlákno hotového kabelu) musí být přinejmenším v souladu s doporučením ITU-T G.657A2 a musí být následující.

Položka	Specifikace
Typ vlákna	Jediný režim
Vláknitý materiál	Dopovaný oxid křemičitý
Koeficient útlumu @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Po tvorbě kabelu @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Cut-off vlnová délka kabelu	≤ 1260 nm
Vlnová délka nulové disperze	1300 ~ 1324 nm
Sklon nulové disperze	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatická disperze @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Průměr pole režimu @ 1310 nm	8.5-9,3UM
Chyba soustřednosti jádra / oděva	≤ 0,5
Průměr opláštění	125,0 ± 0,7 jeden
Opláštění nedikrularity	≤ 5%
Primární průměr povlaku	242 ± 7 Jeden
Soustřednost primární povlak / povlak	≤ 10 µm
Potahování necirkularity	≤0,7%
Útlum se ztrátou ohýbání kabelů 1 otočení 1 Mandrel 7,5 mm 10 zatáček 1 Mandrel 15 mm	1550nm ≤ A 0,10 dB/km 1550nm ≤ A 0,03 dB/km

5. Výkon kabelu optických vláken

5.1 Poloměr ohýbání kabelů:

10 x průměr kabelu (po instalaci): 50 mm

Průměr kabelu 20 x (během instalace): 100 mm

6. Test mechanického a environmentálního výkonu

S/n	Položka	Testovací metoda	Přijetí podmínky
1	Pevnost v tahu IEC 794-1-E1	- Načítání: 1200N - Délka kabelu při zatížení: 50 m - Doba načítání: ≥1min.	- Změna ztráty ≤ 0,1 dB/km@1550 nm -Žádné poškození vnější bundy a vnitřních prvků.
2	Crush Test IEC 794-1-E3	- Zátěž: 500 N/100 mm*100 mm - Doba načítání: ≥1min.	- Změna ztráty ≤ 0,1 dB/km@1550 nm -Žádné poškození vnější bundy a vnitřních prvků.
3	Odolnost vůči dopadu IEC 794-1-E4	- Body dopadu: 5 -Times z bodu: 1 - Impact Energy: 1n.m - poloměr hlavy kladiva: 12,5 mm - Míra dopadu: 2 s/cyklus	- Změna ztráty ≤ 0,1 dB/km@1550 nm -Žádné poškození vnější bundy a vnitřních prvků.
4	Opakované ohýbání IEC 794-1-E6	- Ohnivý poloměr: 20 x průměr kabelu - Načíst: 20 n - Míra ohýbání: 3 sec/cyklus - Cyklické zakřivení: 30	- Změna ztráty ≤ 0,1 dB/km@1550 nm -Žádné poškození vnější bundy a vnitřních prvků.
5	Kroucení IEC 794-1-E7	- Délka: 1 m - Načíst: 50 n - Míra zvratu: 1 min/cyklus - úhel zvratu: ± 180 ° - Ne. Cycle: 10	- Změna ztráty ≤ 0,1 dB/km@1550 nm -Žádné poškození vnější bundy a vnitřních prvků.
6	Teplota Cyklistický test IEC 794-1-F1	- Krok teploty: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Čas za každý krok: 24 hodin - Počet cyklu: 2	- Změna ztráty ≤ 0,1 dB/km@1550 nm - Žádné zlomení vlákna a žádné poškození pláště.

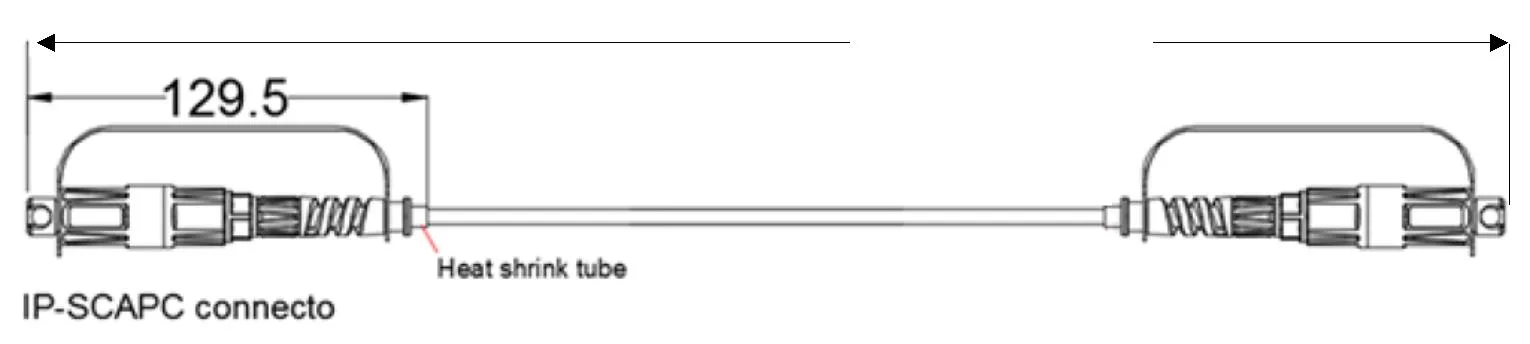

7. Kresba rozměru šňůry pro náplast

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

8. balíček

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Požadavky na sbalení

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
