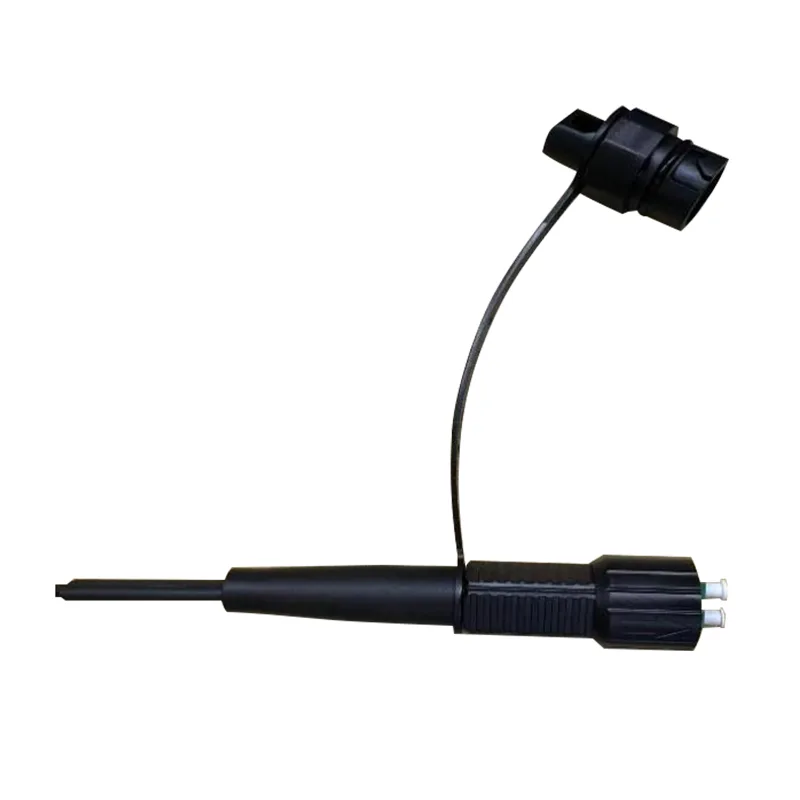

Duplex LC/UPC vodotěsný kulatý kabel Optical Fiber Patch Cords (Accord Mini DLC Connector)

Aplikace:● Systémy FTTX/FTTH● Aplikace Ethernet● Odkazy CATV● Distribuce optického signálu● Pasivní optické sítě (PON)● Páteř, vodorovné a stoupačské aplikace● Předstižené políčka na kapky● venkovní plochy; Drsné prostředíFunkce:●......

Odeslat dotaz

Popis výrobku

Aplikace:

● Systémy FTTX/FTTH

● Aplikace Ethernet

● Odkazy CATV

● Distribuce optického signálu

● Pasivní optické sítě (PON)

● Páteř, vodorovné a stoupačské aplikace

● Předstižené políčka na kapky

● venkovní plochy; Drsné prostředí

Funkce:

● Nízká ztráta vložení, vysoká ztráta návratnosti.

● Dobrá opakovatelnost a vyměnitelnost.

● 100% vložení, ztráta vrácení, koncová tvář a.

● Inspekce rušení.

● Vynikající mechanická vytrvalost.

● Dodržování TELCORDIA GR-326-Core.

● Zajišťuje vysokou výkonnost a spolehlivost při řízení optické kabeláže.

● Rychlá a snadná instalace a rekonfigurace.

● Jednoduchá manipulace, není potřeba speciálního nástroje.

● IP68 vodotěsný.

Technická specifikace:

Konstrukce	Jednotka	Popisy
Počet vláken		Duplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤0,30
Ztráta návratu	db	≥ 50 (UPC)
Barva kabelové bundy		Černý
Vnější průměr kabelu	mm	7,0 ± 0,2
Režim vlákna		Jediný režim: G657 A2
Materiál kabelové bundy		Lszh
Hmotnost kabelu	Kg/km	38 （cca）
Obsah tisku		Přizpůsobitelné
Délka	m	50 、 75 、 100 、 150 、 200、250 、 300 nebo přizpůsobitelné (tolerance: ± 0,5 m)
Typ konektoru		Vstup:	Accord Mini DLC/UPC konektor
		Výstup:	Accord duplex LC/UPC konektor
Vodotěsná třída		IP68
Provozní teplota	℃	-40 ° C ~ +70 ℃
Teplota skladování	℃	-40 ° C ~ +70 ℃

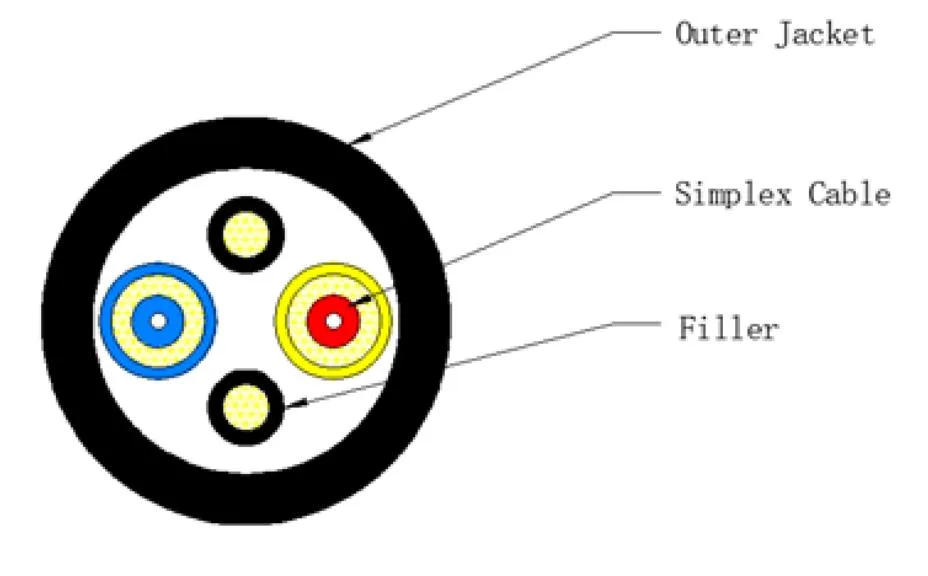

Struktura kabelu:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Specifikace kabelu:

Položka	Obsah	Hodnota
Pevné nárazníkové vlákno	Číslo	2
	TYP	G.657A2
	Průměr (mm)	0,90 ± 0,05
	Materiál	Lszh
	Barva	BÍLÝ
Simplex kabel	Materiál	Lszh
	Průměr (mm)	2,0 ± 0,1
	Barva	Modrá a žlutá
Tyč	Materiál	Lszh
	Průměr (mm)	1,3 ± 0,1
	Barva	Černý
Vnější bunda	Materiál	Lszh
	Průměr (mm)	7,0 ± 0,2
	Barva	Černý
	Tloušťka (mm)	1,0 ± 0,1
Hmotnost kabelu (kg/km) cca.		38 ± 3
Protahovací test (n)		Dlouhodobý: 400 n Krátkodobý: 800 n
Flattening Test (N/10cm)		Dlouhodobý: 1000 n/10 cm Krátkodobý: 2200 n/10 cm
Min. Poloměr ohýbání		10xod (statický); 20xod (dynamika)
Teplota instalace		-40 ° C až +70 ° C.
Teplota skladování		-40 ° C až +70 ° C.

Výkon kabelových optických vláken

Výkon kabelového optického vlákna (ITU-T Rec. G.657A2)

Položka	Specifikace
Typ vlákna	Jediný režim
Vláknitý materiál	Dopovaný oxid křemičitý
Koeficient útlumu @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Cut-off vlnová délka kabelu	≤ 1260 nm
Vlnová délka nulové disperze	1300 ~ 1324 nm
Sklon nulové disperze	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatická disperze @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Průměr pole režimu @ 1310 nm	8.5-9,3UM
Chyba soustřednosti jádra / oděva	≤ 0,5
Průměr opláštění	125,0 ± 0,7 jeden
Opláštění nedikrularity	≤ 5%
Primární průměr povlaku	242 ± 7 Jeden
Soustřednost primární povlak / povlak	≤ 10 µm
Potahování necirkularity	≤0,7%
Útlum se ztrátou ohýbání kabelů 10 Turn 1 Mandrel 15 mm 1 otočení 1 Mandrel 10 mm 1 otočení 1 Mandrel 7,5 mm	1550nm ≤ A 0,03 dB/km 1550nm ≤ A 0,1 dB/km 1550nm ≤ A 0,5 dB/km

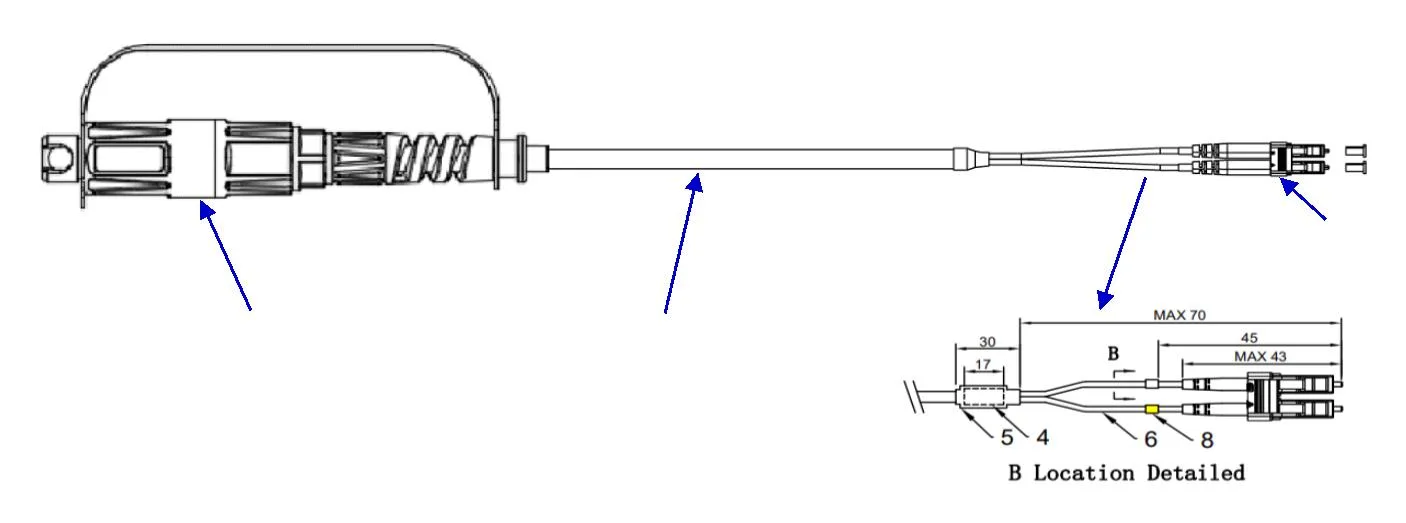

Rozměrový výkres:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Žádný	Popis	Montáž
1	Jádro SM G.657A2 2 s vláknem 2,0 mm. OD7,0 mm, černá LSZH	1
2	Mini DLC Connector Black	1
3	LC3.0 Duplex pro vlákno s jedním režimem, béžová, trubice pro konektor IC, bílá	2
4	Rubmové teplé zmenšení trubice, černá, OD 8,5 mm L = 17 mm	1
5	Gumová teplá zmenšující se trubice, černá, OD 8,5 m L-30mm	2
6	Flexibilní ochranný ochranný s ocelovou trubicí, OD 2,8 mm L = 52 mm	2
8	Tepelná trubice, bílá /žlutá OD3,0 mm l = 5 mm	2
