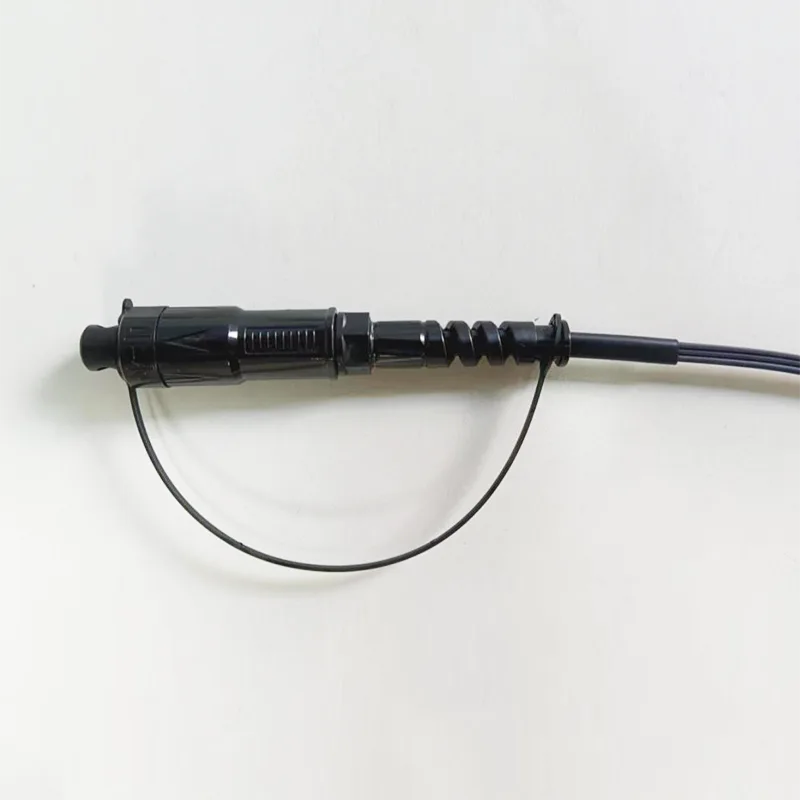

5x2mm vodotěsný kabel H Optic SC/APC Connector Optical Fiber Pigtail

Aplikace:● Systémy FTTX/FTTH● Aplikace Ethernet● Odkazy CATV● Distribuce optického signálu● Pasivní optické sítě (PON)● Páteř, vodorovné a stoupačské aplikace● Předstižené políčka na kapky● venkovní plochy; Drsné prostředíFunkce:●......

Odeslat dotaz

Popis výrobku

Aplikace:

● Systémy FTTX/FTTH

● Aplikace Ethernet

● Odkazy CATV

● Distribuce optického signálu

● Pasivní optické sítě (PON)

● Páteř, vodorovné a stoupačské aplikace

● Předstižené políčka na kapky

● venkovní plochy; Drsné prostředí

Funkce:

● Nízká ztráta vložení, vysoká ztráta návratnosti.

● Dobrá opakovatelnost a vyměnitelnost.

● 100% vložení, ztráta vrácení, koncová tvář a.

● Inspekce rušení.

● Vynikající mechanická vytrvalost.

● Dodržování TELCORDIA GR-326-Core.

● Zajišťuje vysokou výkonnost a spolehlivost při řízení optické kabeláže.

● Rychlá a snadná instalace a rekonfigurace.

● Jednoduchá manipulace, není potřeba speciálního nástroje.

● IP68 vodotěsný.

Technická specifikace:

Konstrukce	Jednotka	Popisy
Počet vláken		Simplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤0,30
Ztráta návratu	db	≥ 60
Typ připojení		SC/APC
Ferrule		Keramický
Cykly připojení		500
Barva kabelové bundy		Černý
Vnější průměr kabelu	mm	（5,2x2.0）± 0,2 mm （3,0x2.0）± 0,2 mm (bez posla)
Režim vlákna		Jeden režim: G657A2
Materiál kabelové bundy		Lszh
Hmotnost kabelu	Kg/km	20 ± 3
Obsah tisku		Přizpůsobitelné
Délka	m	100 nebo přizpůsobitelné (Tolerance: ± 0,5 m)
Typ konektoru		Vstup: Accord H Optic SC/APC
Typ konektoru		Výstup: bez konektoru
Trakce (axiální mezi kabel a konektor)	N	100
Vodotěsná třída		IP68
Provozní teplota	℃	-20 ° C ~ +65 ℃
Teplota skladování	℃	-20 ° C ~ +65 ℃

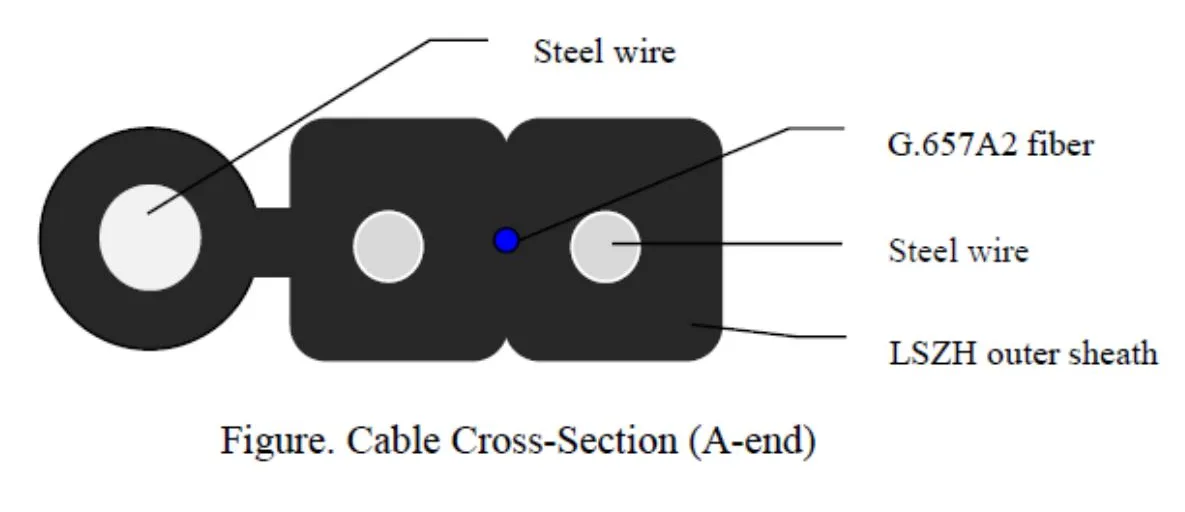

Struktura kabelu:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Optické vlákno	Typ	G-657 A2.
	Ne. Vlákna	1
	Barva	Modrý
Vnější pouzdro	Dimenze	（5,2x2.0）± 0,2 mm （3,0x2.0）± 0,2 mm (bez posla)
	Materiál	Lszh
	Barva	Černý
Člen ocelové síly	Materia	Ocelový drát
Člen ocelové síly	Průměr	0,45 mm
Člen ocelové vlastní síly	Materia	Ocelový drát
Člen ocelové vlastní síly	Průměr	1,2 mm
Hmotnost		20 ± 3 kg/km
Dlaždice (n)		Dlouhodobý: 300N Krátkodobý: 600 n
Rozdrtit		1000N/10cm
Min. Poloměr ohýbání		15xd (statický); 30xd (dynamika)
Teplotní rozsah		-20 ° C až +65 ° C.

Charakteristika vlákna:

Všechny vlastnosti kabelového vlákna (vlákno hotového kabelu) musí být přinejmenším v souladu s doporučením ITU-T G.657A2 a musí být následující.

Parametr		Specifikace
Koeficient útlumu	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Útlum (po kabelu)	@1310nm	≤0,40 db/km
	@1550nm	≤ 0,30 dB/km
Uniformita útlumu při 1310 nm		≤0,05 dB
Uniformita útlumu při 1550 nm		≤0,05 dB
Cut-off vlnová délka kabelu (λcc)		≤ 1260 nm
Vlnová délka nulové disperze		1300 ~ 1324 nm
Sklon nulové disperze		≤ 0,092 ps/(nm^2.km)
Absolutní hodnota rozptylu při 1288 Nm ~ 1339nm		≤ 3,5ps/(nm · km)
Absolutní hodnota rozptylu při 1271nm ~ 1360nm		≤ 5,3ps/(nm · km)
Disperze při 1550 nm		≤18ps/(nm · km)
Disperze při 1625 nm		≤ 23ps/(nm · km)
Průměr pole režimu (MFD) při 1310 nm		8,60 ± 0,4 mm
Průměr pole režimu (MFD) při 1550 nm		9.4-10.4mm
Polarizační režim disperze (PMD) vlákna		≤0,125ps/km^1/2
Polarizační režim Disperze (PMD) kabel		≤0,200ps/km^1/2
Koeficient PMD	M	20 kabelů
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Geometrické charakteristiky
Průměr opláštění		125 ± 0,8 mm
Opláštění nedikrularity		≤ 1,0%
Chyba soustřednosti jádra/opláštění		≤ 0,8 mm
Průměr vlákna s povlakem (nevolný)		245 ± 10 μm
Průměr vlákna s povlakem (barevný)		250 ± 10 μm
Chyba soustřednosti opláštění/povlaku		≤ 12,0 mm
Test napětí		100 kpsi nebo 0,69 GPA
Odstranění povlaku (n)		1,0 ～ 9.0
Mechanické vlastnosti
Ztráta Macrobend při 1550 nm	R = 15 mm, 10 zatáčky	≤0,03 dB
	R = 10 mm, 1turn	≤0,10 dB
	R = 7,5 mm, 1turn	≤0,5 dB
Makrobend ztráta při 1625nm	R = 15 mm, 10 zatáčky	≤0,10 dB
	R = 10 mm, 1turn	≤0,20 db
	R = 7,5 mm, 1turn	≤1,0 dB

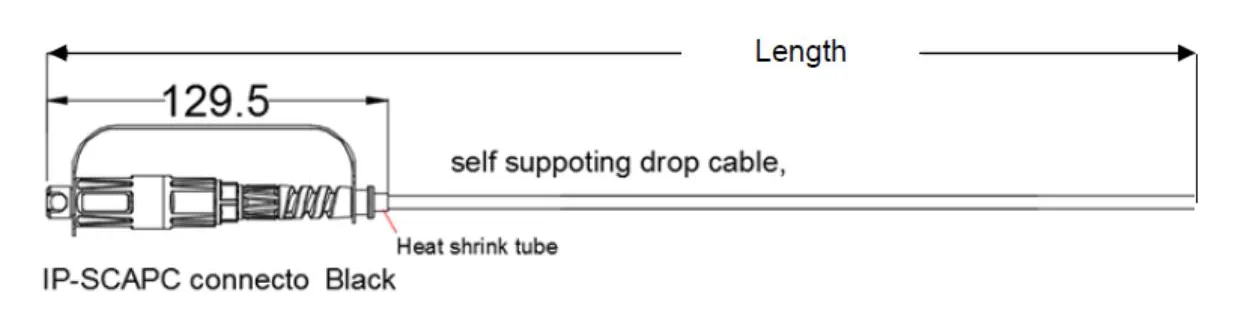

Rozměrový výkres:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

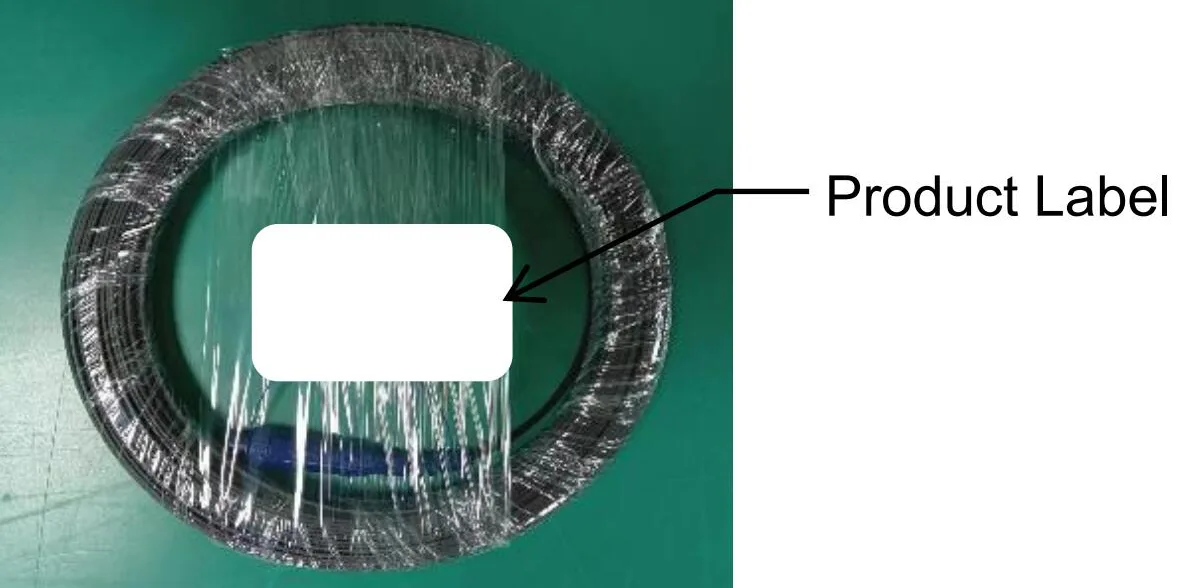

Balík:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Požadavky na balení:

Velikost kartonu ： 600*320*265 mm ， průhledná těsnicí páska „I“ těsnicí box.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

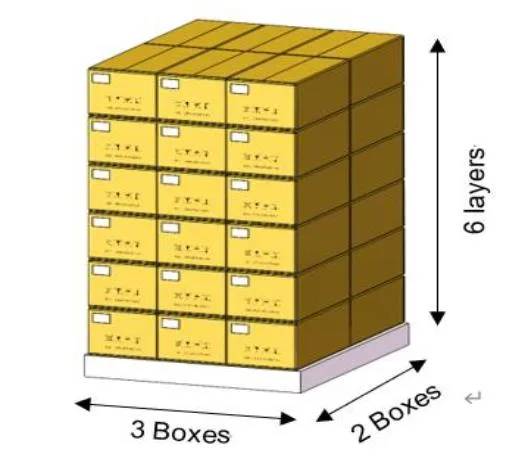

Schematický diagram dřevěné desky:

Dřevěná velikost desky ： 1200 *1000 mm.

Požadavky na stohování: jedna vrstva šesti krabic, stohování šesti vrstev.

Nejlepší 4 ochrana pravého úhlu a poté pevně použijte balení písma „#“.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
