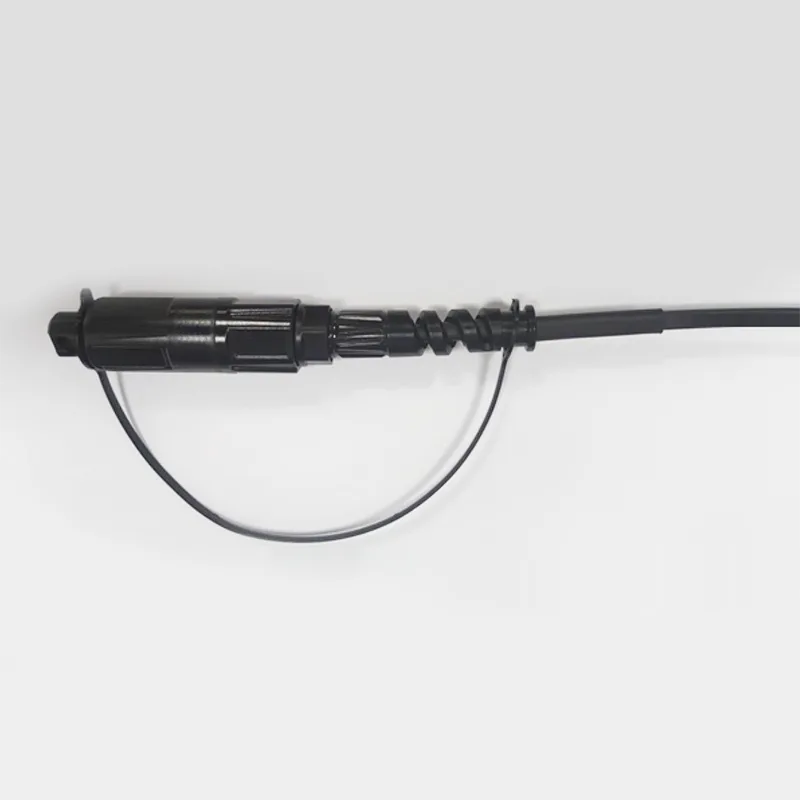

φ5mm vodotěsný kabel vlákna Optitap SC/APC konektor konektoru

Aplikace:● Systémy FTTX/FTTH● Aplikace Ethernet● Odkazy CATV● Distribuce optického signálu● Pasivní optické sítě (PON)● Páteř, vodorovné a stoupačské aplikace● Předstižené políčka na kapky● venkovní plochy; Drsné prostředíFunkce:●......

Odeslat dotaz

Popis výrobku

Aplikace:

● Systémy FTTX/FTTH

● Aplikace Ethernet

● Odkazy CATV

● Distribuce optického signálu

● Pasivní optické sítě (PON)

● Páteř, vodorovné a stoupačské aplikace

● Předstižené políčka na kapky

● venkovní plochy; Drsné prostředí

Funkce:

● Nízká ztráta vložení, vysoká ztráta návratnosti.

● Dobrá opakovatelnost a vyměnitelnost.

● 100% vložení, ztráta vrácení, koncová tvář a.

● Inspekce rušení.

● Vynikající mechanická vytrvalost.

● Dodržování TELCORDIA GR-326-Core.

● Zajišťuje vysokou výkonnost a spolehlivost při řízení optické kabeláže.

● Rychlá a snadná instalace a rekonfigurace.

● Jednoduchá manipulace, není potřeba speciálního nástroje.

● IP68 vodotěsný.

Technická specifikace náplasti

Konstrukce	Jednotka	Popisy
Počet vláken		Simplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤0,50 (typické: 0,3)
Ztráta návratu	db	≥55 (APC)
Barva kabelové bundy		Černý
Vnější průměr kabelu	mm	Φ5,0 (± 0,2)
Režim vlákna		Jediný režim: G657 A2
Materiál kabelové bundy		LSZH (UV ochrana a odolnost proti požáru)
Hmotnost kabelu	Kg/km	28 （cca）
Obsah tisku		Přizpůsobitelné
Délka	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerance: ± 0,5 m)
Typ konektoru		Vstup: Accord Optitap SC/APC
Typ konektoru		Výstup: Accord Optitap SC/APC
Vodotěsná třída		IP68
Pevnost v tahu	N	200
Provozní teplota	℃	-20 ~ +65

Průřez kabelu

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Velikost struktury kabelu

Položka	Obsah	Specifikace
Vlákno	Číslo	1
	Typ	G.657A2
	Barva	MODRÝ
Trubice mikrobeam	Materiál	Lszh
	Barva	MODRÝ
	Průměr (mm)	0,9 ± 0,05
Vnitřní pochva	Průměr (mm)	2,2 ± 0,05
	Tloušťka (mm)	0,4 ± 0,05
	Barva	Ivory/bílá/béžová
	Materiál	Lszh
	Síla 1	Aramid Yarn 1100d*3
Síla člen 2	Materiál	Aramidová příze
Síla člen 2	Množství	1100d*7
Síla člen 3	Materiál	Lepené frp
Síla člen 3	Průměr (mm)	0,5*2
RIP šňůra	Číslo	1
RIP šňůra	Barva	Červený
Pochva	Materiál	LSZH (UV ochrana a odolnost proti požáru)
	Průměr (mm)	5,0 ± 0,2
	Tloušťka (mm)	1,1 ± 0,1
	Barva	Černý
Hmotnost kabelu	Kg/km	28 ± 3

Výkon kabelu optických vláken

Všechny vlastnosti kabelového vlákna (vlákno hotového kabelu) musí být přinejmenším v souladu s doporučením ITU-T G.657A2 a musí být následující.

Položka	Specifikace
Typ vlákna	Jediný režim
Vláknitý materiál	Dopovaný oxid křemičitý
Koeficient útlumu @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Po tvorbě kabelu @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Cut-off vlnová délka kabelu	≤ 1260 nm
Vlnová délka nulové disperze	1300 ~ 1324 nm
Sklon nulové disperze	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatická disperze @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Průměr pole režimu @ 1310 nm	8.5-9,3UM
Chyba soustřednosti jádra / oděva	≤ 0,5
Průměr opláštění	125,0 ± 0,7 jeden
Opláštění nedikrularity	≤ 5%
Primární průměr povlaku	242 ± 7 Jeden
Soustřednost primární povlak / povlak	≤ 10 µm
Potahování necirkularity	≤0,7%
Útlum se ztrátou ohýbání kabelů 1 otočení 1 Mandrel 7,5 mm 10 zatáček 1 Mandrel 15 mm	1550nm ≤ A 0,10 dB/km 1550nm ≤ A 0,03 dB/km

Rozsah teploty aplikace

Provozní teplotní rozsah	: -20 ℃ až +65 ℃
Rozsah teploty skladování / transportu	: -20 ℃ až +65 ℃
Instalační teplotní rozsah	: -20 ℃ až +65 ℃

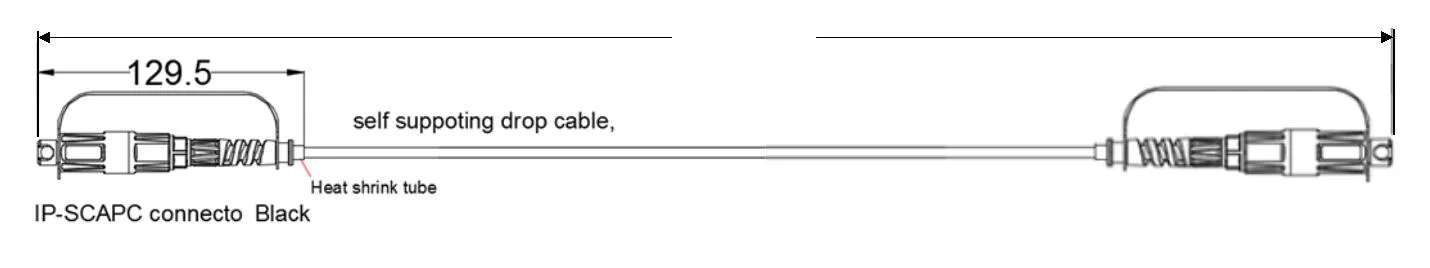

Rozměrový výkres

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

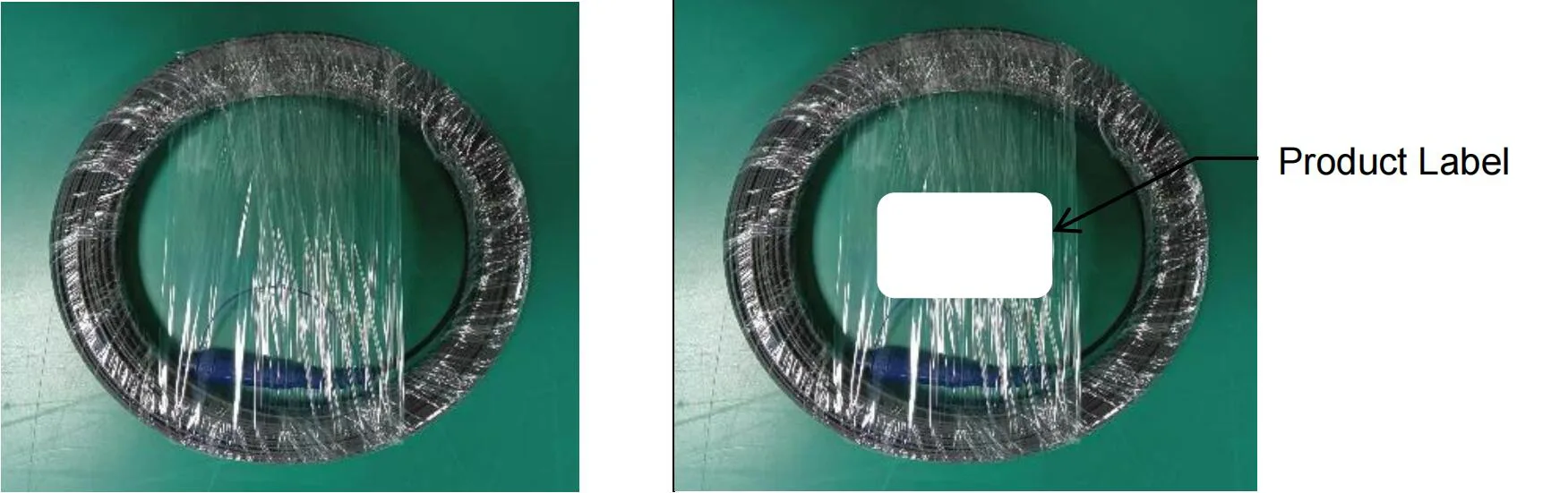

Balík

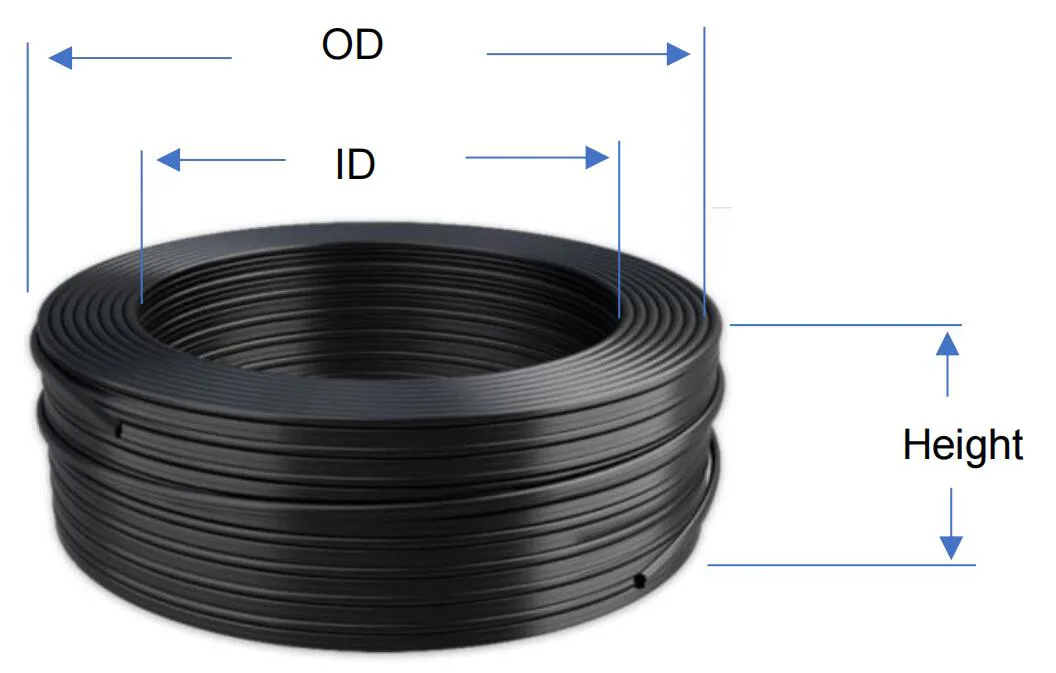

Vinutí vlákna cívky:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
