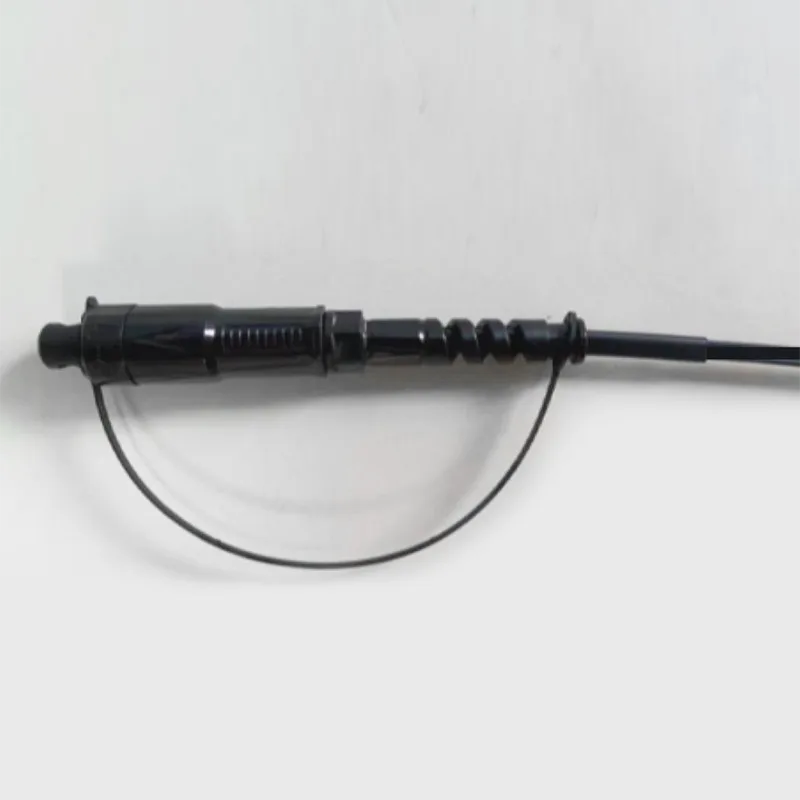

φ5mm vodotěsný kulatý kabel Mini SC Connector Patch Cord

Aplikace:● Systémy FTTX/FTTH● Aplikace Ethernet● Odkazy CATV● Distribuce optického signálu● Pasivní optické sítě (PON)● Páteř, vodorovné a stoupačské aplikace● Předstižené políčka na kapky● venkovní plochy; Drsné prostředíFunkce:●......

Odeslat dotaz

Popis výrobku

Aplikace:

● Systémy FTTX/FTTH

● Aplikace Ethernet

● Odkazy CATV

● Distribuce optického signálu

● Pasivní optické sítě (PON)

● Páteř, vodorovné a stoupačské aplikace

● Předstižené políčka na kapky

● venkovní plochy; Drsné prostředí

Funkce:

● Nízká ztráta vložení, vysoká ztráta návratnosti.

● Dobrá opakovatelnost a vyměnitelnost.

● 100% vložení, ztráta vrácení, koncová tvář a.

● Inspekce rušení.

● Vynikající mechanická vytrvalost.

● Dodržování TELCORDIA GR-326-Core.

● Zajišťuje vysokou výkonnost a spolehlivost při řízení optické kabeláže.

● Rychlá a snadná instalace a rekonfigurace.

● Jednoduchá manipulace, není potřeba speciálního nástroje.

● IP68 vodotěsný.

1. Technická specifikace náplasti

Konstrukce	Jednotka	Popisy
Počet vláken		Simplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤0,30
Ztráta návratu	db	≥60
Typ připojení		SC/APC
Ferrule		Keramický
Cykly připojení		500
Barva kabelové bundy		Černý
Vnější průměr kabelu	mm	5,0 ± 0,2
Režim vlákna		Jeden režim: G657A2
Materiál kabelové bundy		PE
Hmotnost kabelu	Kg/km	35 （cca）
Obsah tisku		Přizpůsobitelné
Délka	m	60、100、150、200 nebo přizpůsobitelné (Tolerance: ± 0,5 m)
Typ konektoru		Vstup ： Accord H Optic SC/APC
Typ konektoru		Výstup ： Accord H Optic SC/APC
Trakce (axiální mezi kabel a konektor)	N	200
Vodotěsná třída		IP68
Provozní teplota	℃	-40 ° C ~ +70 ℃
Teplota skladování	℃	-40 ° C ~ +70 ℃

2. průřez kabelu

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Velikost struktury kabelu

Položka	Obsah	Specifikace
Pevné nárazníkové vlákno	Číslo	1
	Typ	G.657A2
	Barva	Bílý
	Materiál	Lszh
	Průměr (mm)	0,90 ± 0,05
Vnitřní pochva	Průměr (mm)	2,0 ± 0,2
	Tloušťka (mm)	0,25 ± 0,1
	Barva	Modrý
	Materiál	PBT
Síla 1	Materiál	Frp
	Množství	0,5*2
Síla člen 2	Materiál	Aramid Yarn + Blokování vody na skleněnou přízi
Pochva	Materiál	PE
	Průměr (mm)	5,0 ± 0,2
	Tloušťka (mm)	1,3 ± 0,1
	Barva	Černý
Kabel Weigth	Kg/km	35 ± 3
Napětí	N	500 (dlouhodobé)
		800 (krátkodobý)
Rozdrtit	N/10cm	500 (dlouhodobé)
		800 (krátkodobý)
Min. Poloměr ohybu	mm	10xd (statický)
		20xd (dynamika)
Provozní teplotní rozsah:		-40 ℃ do +70 ℃
Rozsah teploty skladování / transportu:		-40 ℃ do +70 ℃
Instalační teplotní rozsah:		-10 ℃ až +50 ℃

4. Kabelový materiál

4.1 Optické vlákno

Všechny vlastnosti kabelového vlákna (vlákno hotového kabelu) musí být přinejmenším v souladu s doporučením ITU-T G.657A2 a musí být následující.

Položka	Specifikace
Typ vlákna	Jediný režim
Vláknitý materiál	Dopovaný oxid křemičitý
Koeficient útlumu @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625nm Po tvorbě kabelu @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Cut-off vlnová délka kabelu	≤ 1260 nm
Vlnová délka nulové disperze	1300 ~ 1324 nm
Sklon nulové disperze	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Chromatická disperze @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤ 3 ps/(nm. Km) ≤ 5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Průměr pole režimu @ 1310 nm	8.5-9,3UM
Chyba soustřednosti jádra / oděva	≤ 0,5
Průměr opláštění	125,0 ± 0,7 jeden
Opláštění nedikrularity	≤ 5%
Primární průměr povlaku	242 ± 7 Jeden
Soustřednost primární povlak / povlak	≤ 10 µm
Potahování necirkularity	≤0,7%
Útlum se ztrátou ohýbání kabelů 1 otočení 1 Mandrel 7,5 mm 10 zatáček 1 Mandrel 15 mm	1550nm ≤ A 0,10 dB/km 1550nm ≤ A 0,03 dB/km

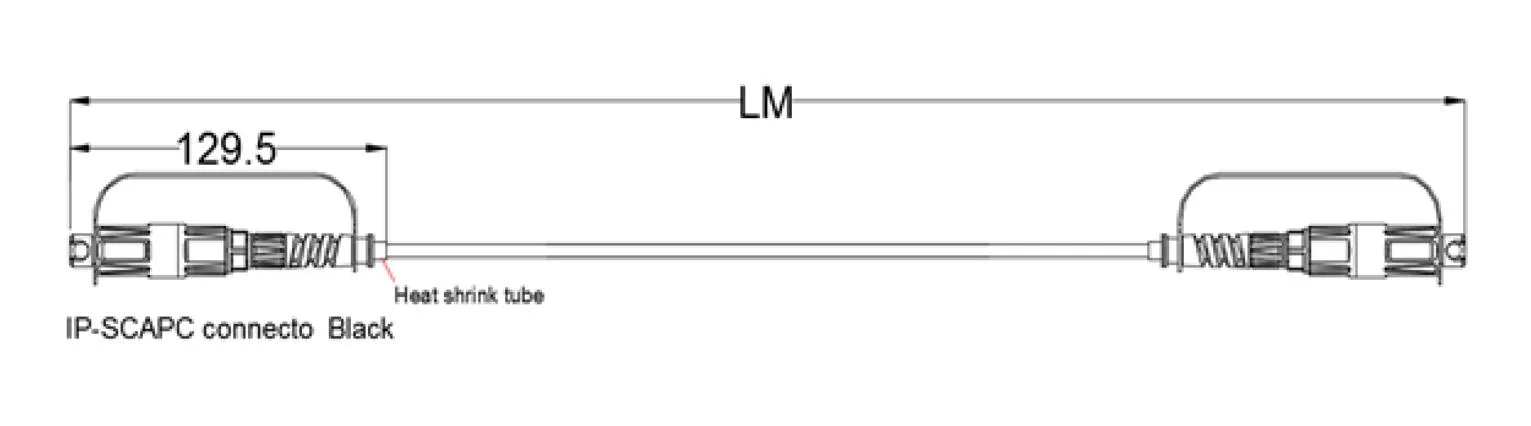

5. Nákres rozměru šňůry pro náplast

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Balíček

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Požadavky na sbalení

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
