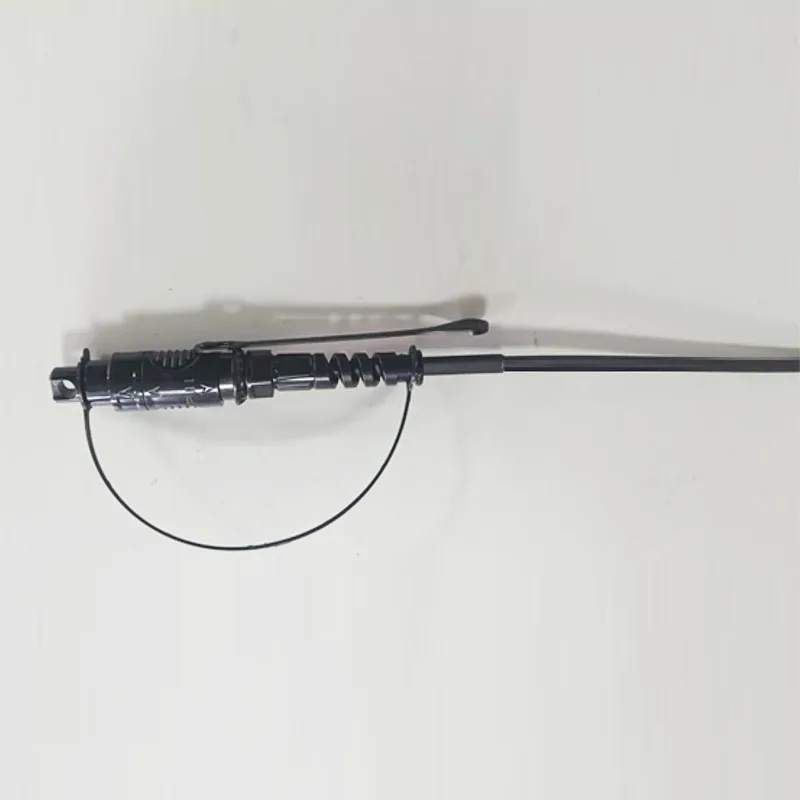

φ5mm vodotěsný kulatý kabel YoFC SC/APC konektor konektoru

Aplikace:● Systémy FTTX/FTTH● Aplikace Ethernet● Odkazy CATV● Distribuce optického signálu● Pasivní optické sítě (PON)● Páteř, vodorovné a stoupačské aplikace● Předstižené políčka na kapky● venkovní plochy; Drsné prostředíFunkce:●......

Odeslat dotaz

Popis výrobku

Aplikace:

● Systémy FTTX/FTTH

● Aplikace Ethernet

● Odkazy CATV

● Distribuce optického signálu

● Pasivní optické sítě (PON)

● Páteř, vodorovné a stoupačské aplikace

● Předstižené políčka na kapky

● venkovní plochy; Drsné prostředí

Funkce:

● Nízká ztráta vložení, vysoká ztráta návratnosti.

● Dobrá opakovatelnost a vyměnitelnost.

● 100% vložení, ztráta vrácení, koncová tvář a.

● Inspekce rušení.

● Vynikající mechanická vytrvalost.

● Dodržování TELCORDIA GR-326-Core.

● Zajišťuje vysokou výkonnost a spolehlivost při řízení optické kabeláže.

● Rychlá a snadná instalace a rekonfigurace.

● Jednoduchá manipulace, není potřeba speciálního nástroje.

● IP68 vodotěsný.

1. Technická specifikace náplasti

Konstrukce	Jednotka	Popisy
Počet vláken		Simplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤ 0,30 (typické: 0,15)
Ztráta návratu	db	≥ 55
Typ připojení		SC/APC
Ferrule		Keramický
Cykly připojení		500
Barva kabelové bundy		Černý
Vnější průměr kabelu	mm	5,0 ± 0,2
Režim vlákna		Jediný režim: G657A1 nebo G657A
Materiál kabelové bundy		HDPE
Hmotnost kabelu	Kg/km	22 （cca）
Obsah tisku		Přizpůsobitelné
Délka	m	50 nebo přizpůsobitelné (Tolerance: ± 0,5 m)
Typ konektoru		Vstup ： Accord H Optic SC/APC
Typ konektoru		Výstup ： Accord H Optic SC/APC
Trakce (axiální mezi kabel a konektor)	N	200
Vodotěsná třída		IP68
Provozní teplota	℃	-25 ° C ~ +70 ℃
Teplota skladování	℃	-25 ° C ~ +70 ℃

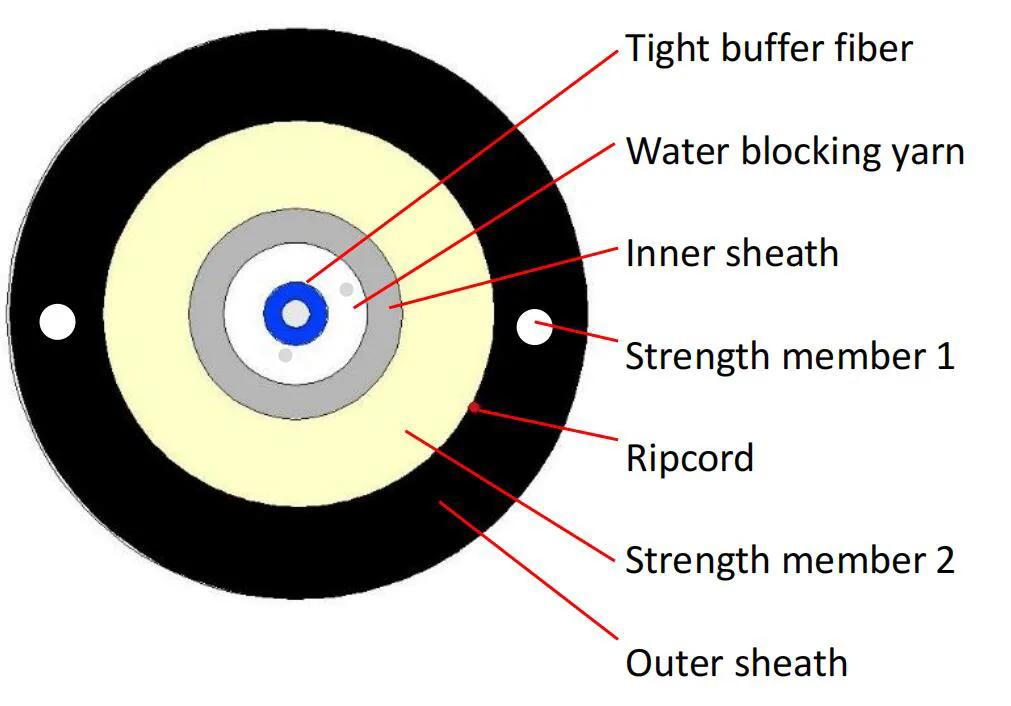

2. průřez kabelu

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Velikost struktury kabelu

Položka	Obsah	Specifikace
Pevné nárazníkové vlákno	Číslo	1
	Typ	G.657A1 nebo G.657A2
	Barva	Modrý
	Materiál	Lszh
	Průměr (mm)	0,90 ± 0,05
Vnitřní pochva	Průměr (mm)	2,8 ± 0,2
	Tloušťka (mm)	0,25 ± 0,05
	Barva	Bílý
	Materiál	Lszh
Síla 1	Materiál	Lepené frp
Síla 1	Množství	0,5*2
Síla člen 2	Materiál	Aramid Yarn + Blokování vody na skleněnou přízi
RIP šňůra	Číslo	1
RIP šňůra	Barva	Červený
Pochva	Materiál	HDPE
	Průměr (mm)	5,0 ± 0,2
	Tloušťka (mm)	1,1 ± 0,1
	Barva	Černý
Kabel Weigth	Kg/km	22 ± 3
Dlaždice (n)		Dlouhodobý: 400N Krátkodobý: 800 n
Min. Poloměr ohýbání		15xd (statický); 30xd (dynamika)
Provozní teplotní rozsah:	℃	-25 ℃ do +70 ℃
Rozsah teploty skladování / transportu:	℃	-25 ℃ až +70 ℃
Instalační teplotní rozsah:	℃	-25 ℃ až +70 ℃

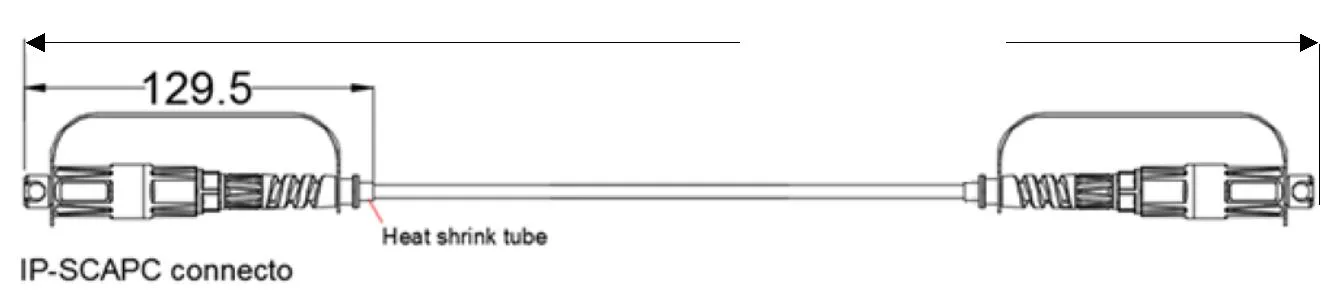

4. Rozměrový výkres náplasti

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

5. Balíček

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

Požadavky na sbalení

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
