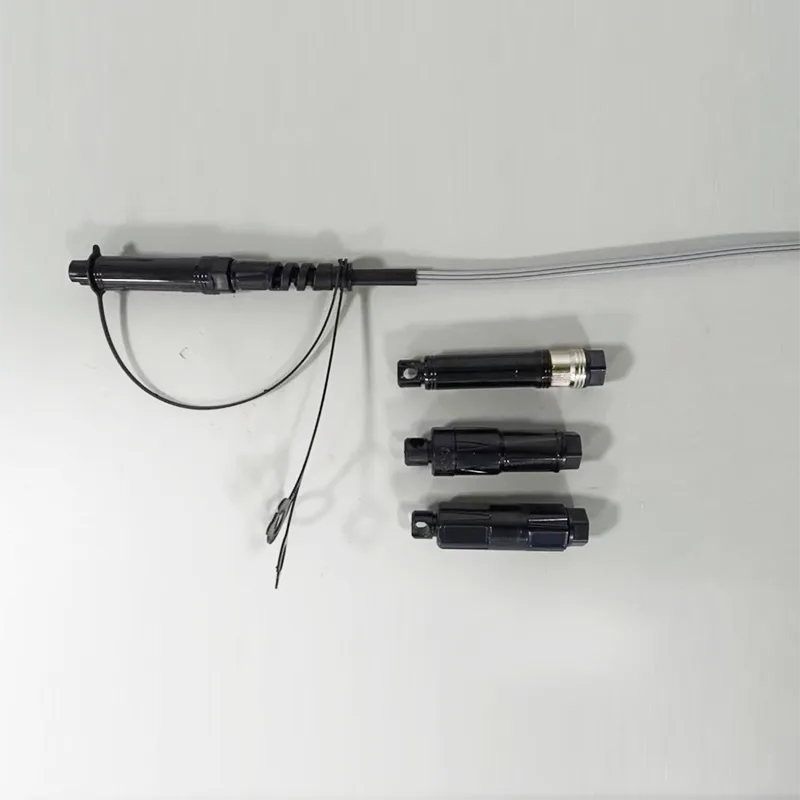

Vodotěsný kabelový kabel pro vodotěsný kabel (Accord Optitap/Mini SC/Slim SC Connector)

Aplikace:● Systémy FTTX/FTTH● Aplikace Ethernet● Odkazy CATV● Distribuce optického signálu● Pasivní optické sítě (PON)● Páteř, vodorovné a stoupačské aplikace● Předstižené políčka na kapky● venkovní plochy; Drsné prostředíFunkce:●......

Odeslat dotaz

Popis výrobku

Aplikace:

● Systémy FTTX/FTTH

● Aplikace Ethernet

● Odkazy CATV

● Distribuce optického signálu

● Pasivní optické sítě (PON)

● Páteř, vodorovné a stoupačské aplikace

● Předstižené políčka na kapky

● venkovní plochy; Drsné prostředí

Funkce:

● Nízká ztráta vložení, vysoká ztráta návratnosti.

● Dobrá opakovatelnost a vyměnitelnost.

● 100% vložení, ztráta vrácení, koncová tvář a.

● Inspekce rušení.

● Vynikající mechanická vytrvalost.

● Dodržování TELCORDIA GR-326-Core.

● Zajišťuje vysokou výkonnost a spolehlivost při řízení optické kabeláže.

● Rychlá a snadná instalace a rekonfigurace.

● Jednoduchá manipulace, není potřeba speciálního nástroje.

● IP68 vodotěsný.

Technická specifikace:

Konstrukce	Jednotka	Popisy
Počet vláken		Simplex
Vlnová délka	nm	1310/1550
Ztráta vložení	db	≤0,30
Ztráta návratu	db	≥60 (APC)
Barva kabelové bundy		Šedá
Vnější průměr kabelu	mm	5.0x2.0
Režim vlákna		Jeden režim: G657A2
Materiál kabelové bundy		LSZH （Retardant plamene 、 nízké tření）
Hmotnost kabelu	Kg/km	22 （cca）
Obsah tisku		Přizpůsobitelné
Délka	m	50 、 100 、 150 、 250 、 300 nebo přizpůsobitelné (Tolerance: ± 0,5 m)
Typ konektoru		Vstup:	Accord Optitap RSC/APC konektor Accord H Optic Mini SC/APC konektor Accord Slim SC/APC konektor
		Výstup ：	Konvenční SC/APC
Vodotěsná třída		IP67
Provozní teplota	℃	-20 ° C ~ +65 ℃
Teplota skladování	℃	-20 ℃ ~ +65 ℃

Struktura kabelu:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Technická specifikace kabelu:

Optické vlákno	Typ	Jediný režim: G657 A2
	Ne. Vlákna	1
	Barva	Modrý
	Koeficient útlumu	@1310nm ≤0,32 dB/km @1550nm ≤0,20 dB/km
	Průměr režimu pole	1310nm ≤9,2 μm 1550 nm ≤9,2 μm
	Průměr opláštění	125 ± 0,7 μm
	Průměr povlaku	242 ± 5 μm
	Potahování Soustřednost	≤0,5%
	Vlnová délka kabelu	SM: λcc ≤1258 nm
	Ztráta makro ohybu (DB)	R = 10 mm, 1 tah: ≤0,10 @1550nm R = 10 mm, 1 tah: ≤0,20 @1625nm R = 7,5 mm, 1 tah: ≤0,20 @1550nm
Člen síly	Materia	Kfrp
Člen síly	Průměr	Φ0,50 mm * 2ea
Člen ocelové vlastní síly	Materia	Fosfidový ocelový drát
Člen ocelové vlastní síly	Průměr	1,2 mm
Vnější pouzdro	Materiál	LSZH （Retardant plamene 、 nízké tření）
	Barva	Šedá
	Dimenze	2,0 × 5,0 (± 0,1) mm
Hmotnost		22 kg/km
Pevnost v tahu (n)		Dlouhodobý: 400 n Krátkodobý: 800 n
Crush odpor (n/100 mm)		Dlouhodobý: 1000 n/10 cm Krátkodobý: 2000 n/10 cm
Min. Poloměr ohýbání		10d (statický); 20d (dynamika)
Provozní teplota		-20 ° C ~ +65 ℃
Přeprava a skladování		-20 ℃ ~ +65 ℃
Značení (inkoustové trysky)		Černé značení je vytištěno každý 1 metr

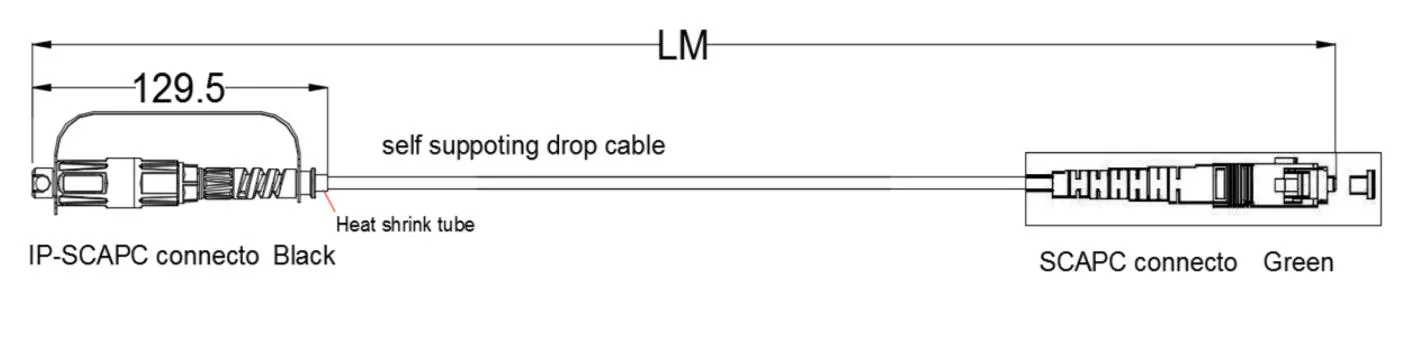

Rozměrový výkres:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

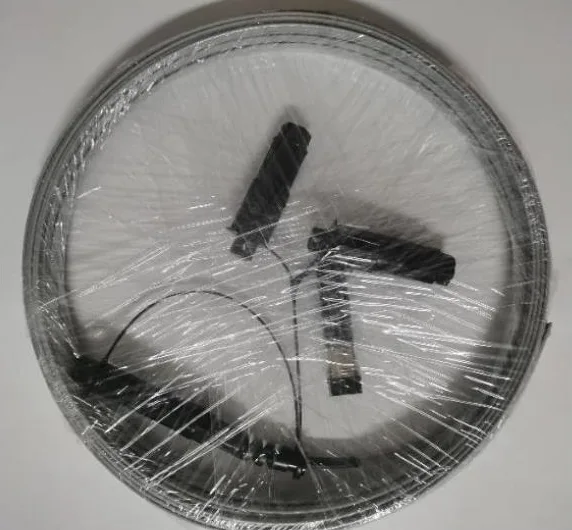

Balík:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
