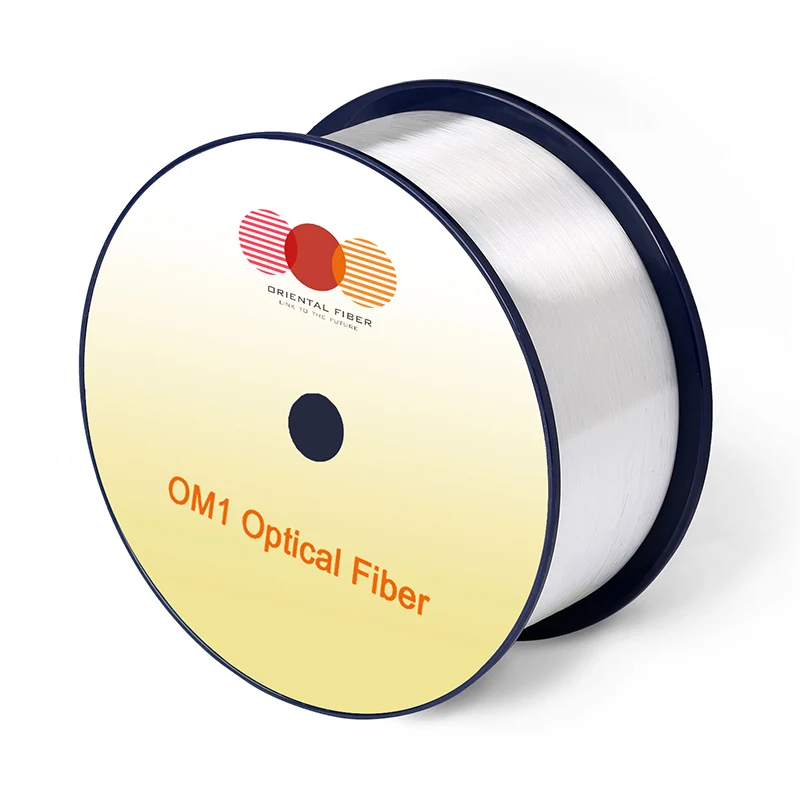

Multi-Mode Optical Fiber OM1

Charakteristiky

Podmínky

Zadané hodnoty

Jednotky

Geometrické charakteristiky

Průměr jádra

-

62,5 ± 2,5

[μm]

Core non-cirkularita

-

≤ 5.0

[%]

Průměr opláštění

-

125,0 ± 1,0

[μm]

Opláštění nedikrularity

-

≤1,0

[%]

Průměr povlaku

-

245 ± 7

[μm]

Chyba soustřednosti povlaku/opláštění

-

≤ 10,0

[μm]

Potahování nedikrularity

-

≤ 6,0

[%]

Chyba soustřednosti jádra/opláštění

-

≤1,5

[μm]

Délka dodávky

-

až 17,6

[km/cívka]

Optické charakteristiky

Útlum

850nm

≤ 2,7

[DB/KM]

1300nm

≤0,6

[DB/KM]

Nadplněná modální šířka pásma

850nm

≥ 200

[MHz · KM]

1300nm

≥ 500

[MHz · KM]

Numerická clona

-

0,275 ± 0,015

-

Skupinový index lomu

850nm

1.496

-

1300nm

1.491

-

Vlnová délka nulové disperze ， λ0

-

1320 ~ 1365

[NM]

Sklon nulové disperze ， S0

1320nm <λ0 ≤ 1348nm

≤0,11

[PS/(NM2 · KM)]

1348nm <λ0 ≤1365nm

≤0,001 （1458-L0）

[PS/(NM2 · KM)]

Ztráta makrobendingu

-

-

-

100 otočení @ 37,5 mm poloměr

850nm

≤0,50

[DB]

1300nm

≤0,50

[DB]

Charakteristiky zpětného rozptylu

1300nm

Krok （Průměr obousměrného měření）

-

≤0,10

[DB]

Nepravidelnosti nad délkou vlákna a diskontinuity bodu

-

≤0,10

[DB]

Uniformita útlumu

-

≤0,10

[DB/KM]

Environmentální charakteristiky

850nm a 1300nm

Teplotní cyklování

-60 ℃ až 85 ℃

≤0,10

[DB/KM]

Cyklování teploty-humidity

-10 ℃ až 85 ℃ ， 4% až 98% RH

≤0,10

[DB/KM]

Ponoření vody

23 ℃, 30 dní

≤0,10

[DB/KM]

Suché teplo

85 ℃ ， 30 dní

≤0,10

[DB/KM]

Vlhké teplo

85 ℃, 85% RH ， 30 dní

≤0,10

[DB/KM]

Mechanická specifikace

Důkazní test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥ 100

[Kpsi]

Potahovací pásová síla

Typická průměrná síla

1.5

[N]

maximální síla

≥1,3 ， ≤ 8,9

[N]

Parametr susceptibility koroze dynamického napětí （nd, typický）

-

20

-
