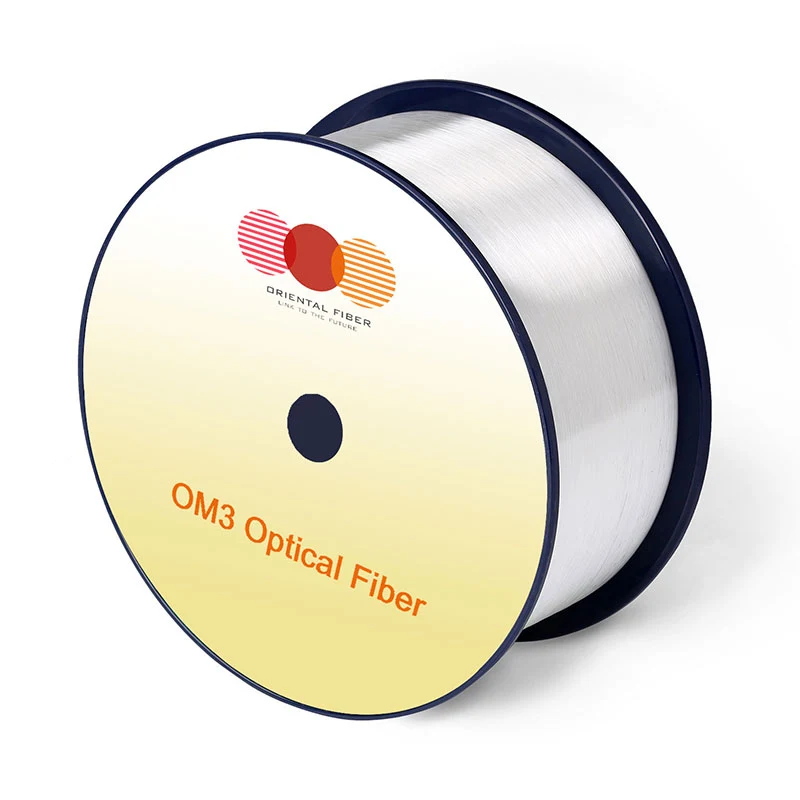

Multi-Mode Optical Fiber OM2+/OM3

Charakteristiky

Podmínky

Specifikováno hodnoty

Jednotky

Geometrie Charakteristiky

Jádro Průměr

-

50 ± 2,5

[μm]

Jádro Necirkularita

-

≤ 5.0

[%]

Opláštění Průměr

-

125,0 ± 1,0

[μm]

Opláštění Necirkularita

-

≤0,6

[%]

Povlak Průměr

-

245 ± 7

[μm]

Potahování/opláštění Chyba soustřednosti

-

≤ 10,0

[μm]

Povlak Necirkularita

-

≤ 6,0

[%]

Core/Fladding Chyba soustřednosti

-

≤1,0

[μm]

Dodání Délka

-

nahoru na 8,8

[km/cívka]

Optický Charakteristiky

Útlum

850nm

≤ 2,4

[DB/KM]

1300nm

≤0,6

[DB/KM]

-

-

Maxband® OM2+/OM3/OM4 Bend necitlivý

Přes plněné Modální šířka pásma

850nm

≥ 700/≥1500/≥3500

[MHz · KM]

1300nm

≥ 500/≥ 500/≥ 500

[MHz · KM]

Efektivní Modální šířka pásma

850nm

≥ 950/≥2000/≥ 4700

[MHz · KM]

Aplikace podpora vzdálenosti na

-

-

-

40GBASE-SR4 / 100GBase-SR101

850nm

-/140/170

[M]

10GBase-SR

850nm

150/300/550

[M]

1000BASE-SR

850nm

750/1000/1100

[M]

DMD Specifikace

Kompatibilní s přísnějšími než požadavky IEC60793-2-10

-

Numerické Otvor

-

0,200 ± 0,015

-

Skupina Index lomu

850nm

1.482

-

1300nm

1.477

-

Vlnová délka nulové disperze (λ0)

-

1295-1340

[NM]

Sklon nulové disperze (S0)

1295nm

≤0,105

[PS/(NM2 · KM)]

1310nm

≤0 000375 (1590-l0)

[PS/(NM2 · KM)]

Makrobending Ztráta2

-

-

-

2 Otočí @ 15 mm poloměr

850nm

≤0,1

[DB]

1300nm

≤0,3

[DB]

2 Otočí @ 7,5 mm poloměr

850nm

≤0,2

[DB]

1300nm

≤0,5

[DB]

Zpětný rozptyl Charakteristiky

1300nm

Krok （Průměr obousměrného měření）

-

≤0,10

[DB]

Nepravidelnosti Přes délku vlákna a diskontinuita bodu

-

≤0,10

[DB]

Útlum Jednotnost

-

≤0,08

[DB/KM]

Životní prostředí Charakteristiky

850nm & 1300nm

Teplota Cyklistika

-60 ℃ až 85 ℃

≤0,10

[DB/KM]

Teplotní humita Cyklistika

-10 ℃ až 85 ℃ ， 4% až 98% RH

≤0,10

[DB/KM]

Voda Ponoření

23 ℃, 30 dní

≤0,10

[DB/KM]

Schnout Teplo

85 ℃ ， 30 dní

≤0,10

[DB/KM]

Vlhký Teplo

85 ℃, 85% RH ， 30 dní

≤0,10

[DB/KM]

Mechanický Specifikace

Důkaz Test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥ 100

[Kpsi]

Povlak Strip Force

typický průměrná síla

1.5

[N]

vrchol platnost

≥1.3, ≤ 8,9

[N]

Parametr susceptibility koroze dynamického napětí （nd, typický）

-

20

-
