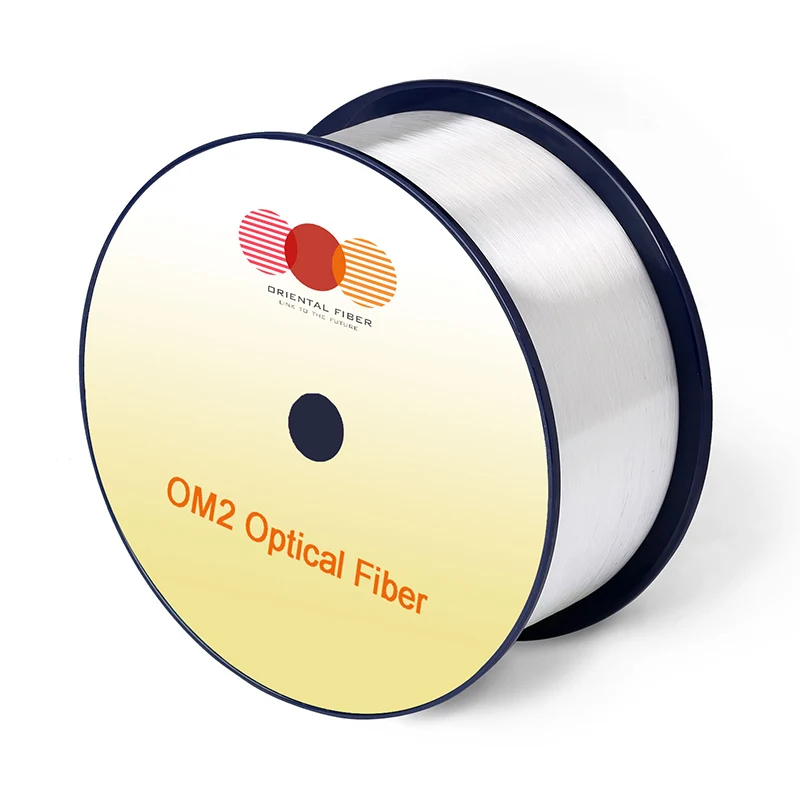

Multi-Mode Optical Fiber OM2

Charakteristiky

Podmínky

Zadané hodnoty

Jednotky

Geometrické charakteristiky

Průměr jádra

-

50 ± 2,5

[μm]

Core non-cirkularita

-

≤ 5.0

[%]

Průměr opláštění

-

125,0 ± 1,0

[μm]

Opláštění nedikrularity

-

≤1,0

[%]

Průměr povlaku

-

245 ± 7

[μm]

Chyba soustřednosti povlaku/opláštění

-

≤ 10,0

[μm]

Potahování nedikrularity

-

≤ 6,0

[%]

Chyba soustřednosti jádra/opláštění

-

≤1,5

[μm]

Délka dodávky

-

až 17,6

[km/cívka]

Optické charakteristiky

Útlum

850nm

≤ 2,3

[DB/KM]

1300nm

≤0,6

[DB/KM]

Přeplněná modální šířka pásma

850nm

≥ 500

[MHz · KM]

1300nm

≥ 500

[MHz · KM]

Numerická clona

-

0,200 ± 0,015

-

Skupinový index lomu

850nm

1.482

-

1300nm

1.477

-

Vlnová délka nulové disperze ， λ0

-

1295-1340

[NM]

Sklon nulové disperze ， S0

1295nm

≤0,105

[PS/(NM2 · KM)]

1310nm

≤0 000375 (1590-l0)

[PS/(NM2 · KM)]

Makro ohýbání ztráty

-

-

-

2 zatáčky @ 15 mm poloměr

850nm

≤0,1

[DB]

1300nm

≤0,3

[DB]

2 zatáčky @ 7,5 mm poloměr

850nm

≤0,2

[DB]

1300nm

≤0,5

[DB]

Charakteristiky zpětného rozptylu

1300nm

Krok (průměr obousměrného měření)

-

≤0,10

[DB]

Nepravidelnosti nad délkou vlákna a diskontinuity bodu

-

≤0,10

[DB]

Uniformita útlumu

-

≤0,08

[DB/KM]

Environmentální charakteristiky

850nm a 1300nm

Teplotní cyklování

-60 ℃ až 85 ℃

≤0,10

[DB/KM]

Cyklování teploty-humidity

-10 ℃ až 85 ℃ ， 4% až 98% RH

≤0,10

[DB/KM]

Ponoření vody

23 ℃, 30 dní

≤0,10

[DB/KM]

Suché teplo

85 ℃ ， 30 dní

≤0,10

[DB/KM]

Vlhké teplo

85 ℃, 85% RH ， 30 dní

≤0,10

[DB/KM]

Mechanická specifikace

Důkazní test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥ 100

[Kpsi]

Potahovací pásová síla

Typická průměrná síla

1.5

[N]

maximální síla

≥1,3 ， ≤ 8,9

[N]

Parametr citlivosti na korozi dynamického napětí (nd, typický)

-

20

-
