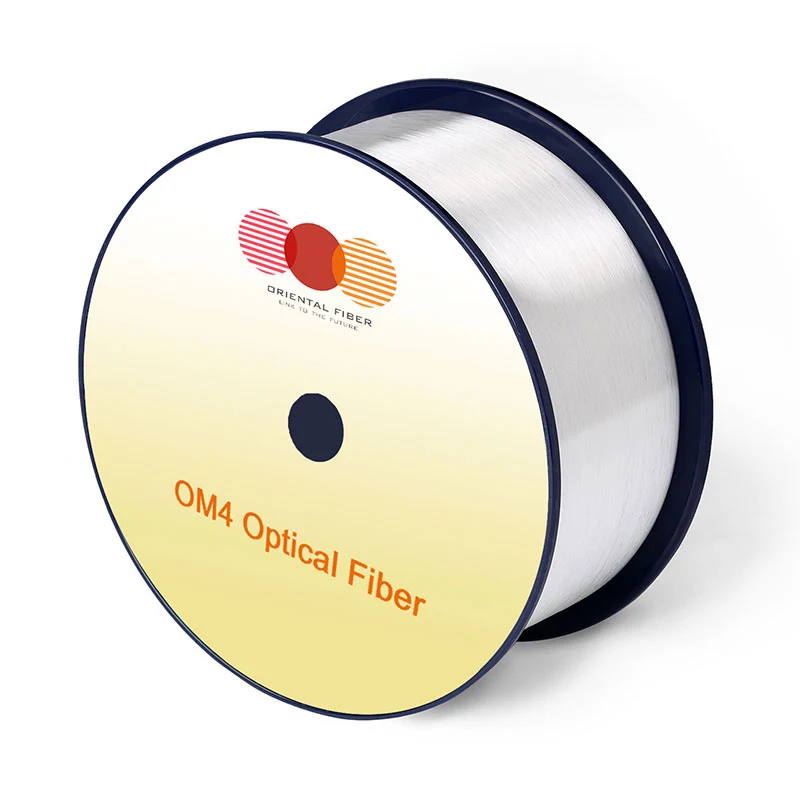

Multi-Mode Optical Fiber OM4

Charakteristiky

Podmínky

Zadané Hodnoty

Jednotky

Geometrické charakteristiky

Průměr jádra

-

50 ± 2,5

[μm]

Core non-cirkularita

-

≤ 5.0

[%]

Průměr opláštění

-

125,0 ± 1,0

[μm]

Opláštění nedikrularity

-

≤0,6

[%]

Průměr povlaku

-

245 ± 7

[μm]

Chyba soustřednosti povlaku/opláštění

-

≤ 10,0

[μm]

Potahování nedikrularity

-

≤ 6,0

[%]

Chyba soustřednosti jádra/opláštění

-

≤1,0

[μm]

Délka dodávky

-

nahoru do 17.6

[km/cívka]

Optické charakteristiky

Útlum

850nm

≤ 2,4

[DB/KM]

910nm

≤2.0

[DB/KM]

1300nm

≤0,6

[DB/KM]

Přeplněná modální šířka pásma

850nm

≥ 3500

[MHz · KM]

1300nm

≥ 500

[MHz · KM]

Efektivní modální šířka pásma

850nm-870nm

≥ 4700

[MHz · KM]

910nm

≥ 3100

[MHz · KM]

Délka odkazu

800GBase-SR8

100

[M]

800GBasesR-4.2

100

[M]

Numerická clona

-

0,200 ± 0,015

-

Skupinový index lomu

850nm

1.482

-

1300nm

1.477

-

Vlnová délka nulové disperze, λ0

-

1295-1340

[NM]

Sklon nulové disperze ， S0

1295nm

≤0,105

[PS/(NM2 · KM)]

1310nm

≤0 000375 (1590-l0)

[PS/(NM2 · KM)]

Makrobedinková ztráta1

-

-

-

2 zatáčky @ 15 mm poloměr

850nm

≤0,1

[DB]

1300nm

≤0,3

[DB]

2 zatáčky @ 7,5 mm poloměr

850nm

≤0,2

[DB]

1300nm

≤0,5

[DB]

Charakteristiky zpětného rozptylu

1300nm

Krok （Průměr obousměrného měření）

-

≤0,10

[DB]

Nepravidelnosti nad délkou vlákna a Diskontinuita bodů

-

≤0,10

[DB]

Uniformita útlumu

-

≤0,08

[DB/KM]

Environmentální charakteristiky

850nm & 1300nm

Teplotní cyklování

-60 ℃ až 85 ℃

≤0,10

[DB/KM]

Cyklování teploty-humidity

-10 ℃ až 85 ℃, 4% až 98% RH

≤0,10

[DB/KM]

Ponoření vody

23 ℃, 30 dní

≤0,10

[DB/KM]

Suché teplo

85 ℃ ， 30 dní

≤0,10

[DB/KM]

Vlhké teplo

85 ℃, 85% RH, 30 dní

≤0,10

[DB/KM]

Mechanická specifikace

Důkazní test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥ 100

[Kpsi]

Potahovací pásová síla

typický průměrná síla

1.5

[N]

vrchol platnost

≥1,3 ， ≤ 8,9

[N]

Dynamická koroze napětí Parater citlivosti （nd, typický)

-

20

-
