Uvízlá volná trubka obrněná z optických kabelů

Struktura nařezaného kabelu s optickým vláknem s volným trubkem je vložit 250 μm optického vlákna do volné trubice vyrobené z materiálu s vysokým modulem a volná trubice je naplněna nepromokavou sloučeninou. Střed jádra kabelu je jádro vyztužení kovu. U optických kabelů s určitými jádry musí být vrstva polyethylenu (PE) vytlačena mimo jádro vyztužení kovu. Uvolněná trubice (a plnicí lana) je kroucena kolem centrálního jádra vyztužení, aby se vytvořilo kompaktní a kulatý jádro kabelu, a mezery v jádru kabelu jsou naplněny plnivami blokujícími vodu. Vrstva polyethylenového vnitřního pláště je extrudována mimo jádro kabelu a oboustranná plastová ocelová páska (PSP) je podélně zabalena a poté extrudována do polyethylenového pláště za vzniku kabelu.

Odeslat dotaz

Popis výrobku

Charakteristiky

Dobrý mechanický a teplotní výkon

Samotný materiál s volnou trubicí má dobrou odolnost proti hydrolýze a vysokou pevnost

Special Trube plnicí sloučenina Zajistěte akritickou ochranu vlákna

Rozdrcení odporu a flexibilita

Následující opatření jsou přijata k zajištění vodotěsného kabelu:

-Ceel Wire používaný jako člen centrální síly

-Loose Trube plnící se směs

-100% náplň jádra kabelu

-Apl vlhkosti

-PSP zvyšující vlhkost

-Materiál blokování vody

Standardy

Kabel GYTA53 vyhovuje standardním YD/T 901 a IEC 60794-1.

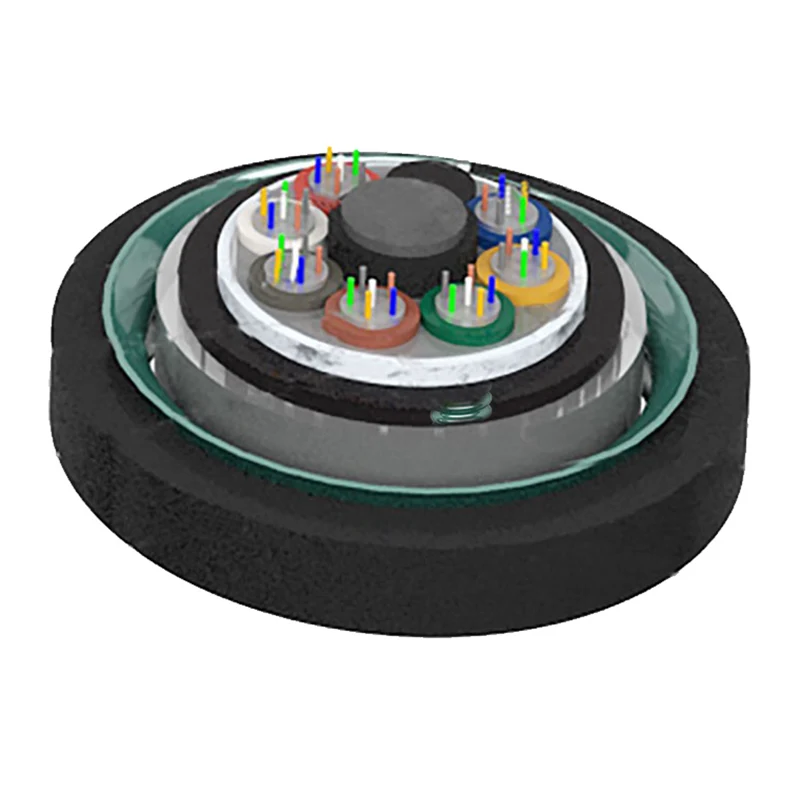

Kreslení struktury

1.fibre

2. Výplňkové sloučeniny

3.loose trubice

4. Cílavá náplň

5.Apl

6.pe Vnitřní pochva

7. Materiál blokování vody

8.psp

9.Centrální síla člen

10.PE Vnější pochva

Stranded Loose Tube Armored Fiber Optic Cable

Technické parametry

Typ kabelu (Zvýšeno o 2 vlákna)	Počet vláken	Trubice	Výplně	Hmotnost kabelu (Ref) (kg/km)	Pevnost v tahu Dlouho/krátkodobý (N)	Rozdrcení odporu Dlouho/krátkodobý (N/100 mm)	Poloměr ohýbání Statické/dynamické (MM)
GYTA53-2 ~ 6XN	2 ~ 6	1	5	177	1000/3000	1000/3000	12.5d/25d
Gyta53-8 ~ 12xn	8 ~ 12	2	4	177
GYTA53-14 ~ 18XN	14 ~ 18	3	3	177
GYTA53-20 ~ 24XN	20 ~ 24	4	2	177
GYTA53-26 ~ 30XN	26 ~ 30	5	1	177
GYTA53-32 ~ 36xn	32 ~ 36	6	0	177
GYTA53-38 ~ 48XN	38 ~ 48	4	1	194
GYTA53-50 ~ 60XN	50 ~ 60	5	0	194
GYTA53-62 ~ 72XN	62 ~ 72	6	0	204
GYTA53-74 ~ 84XN	74 ~ 84	7	1	239
GYTA53-86 ~ 96XN	86 ~ 96	8	0	239
GYTA53-98 ~ 108XN	98 ~ 108	9	1	275
GYTA53-110 ~ 120XN	110 ~ 120	10	0	275
GYTA53-122 ~ 132XN	122 ~ 132	11	1	312
GYTA53-134 ~ 144XN	134 ~ 144	12	0	312
GYTA53-146 ~ 216XN	146 ~ 216	13 ~ 18	5 ~ 0	312

Skladovací/provozní teplota: -40 ℃ -+70 ℃

Optické charakteristiky

Typ vlákna	Útlum （+20 ℃）				Šířka pásma		Numerická clona	Cut-off vlnová délka λcc
Typ vlákna	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerická clona	Cut-off vlnová délka λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 db/km	≤0,23db/km	---	---	---	≤1450 nm
50/125 µm	≤ 3,0 dB/km	≤1,0 dB/km	---	---	≥ 500 MHz · km	≥ 500 MHz · km	0,200 ± 0,015 již	---
62,5/125 um	≤ 3,3 dB/km	≤1,0 dB/km	---	---	≥ 200 MHz · km	≥ 500 MHz · km	0,275 ± 0,015	---

Poznámka:

A. Přípona xn označuje typ vlákna

b. Barevná uspořádání vlákna a trubice jsou uvedena v tabulce identifikace barev

C. Uvízlý kabel s optickým vláknem s volným trubkem by neměl ukládat ve venkovním prostředí déle než 6 měsíců, aby byl naviják kabelu dobrý stav

Aplikace: Duct/Aerial/Direct Buired
