Dobrý mechanický a teplotní výkon
Vysoká pevnost volná trubice, která je odolná proti hydrolýze
Special Special Trube plnicí sloučenina Zajistěte kritickou ochranu vlákna
Rozdrcení odporu a flexibilita
PSP zvyšující vlhkost
Dva paralelní ocelové dráty zajišťují pevnost v tahu
Malý průměr, lehká hmotnost a přátelská instalace
Lze vyrobit delší délky segmentu
Kabel GYXS/GYXTW vyhovuje standardním YD/T 769.

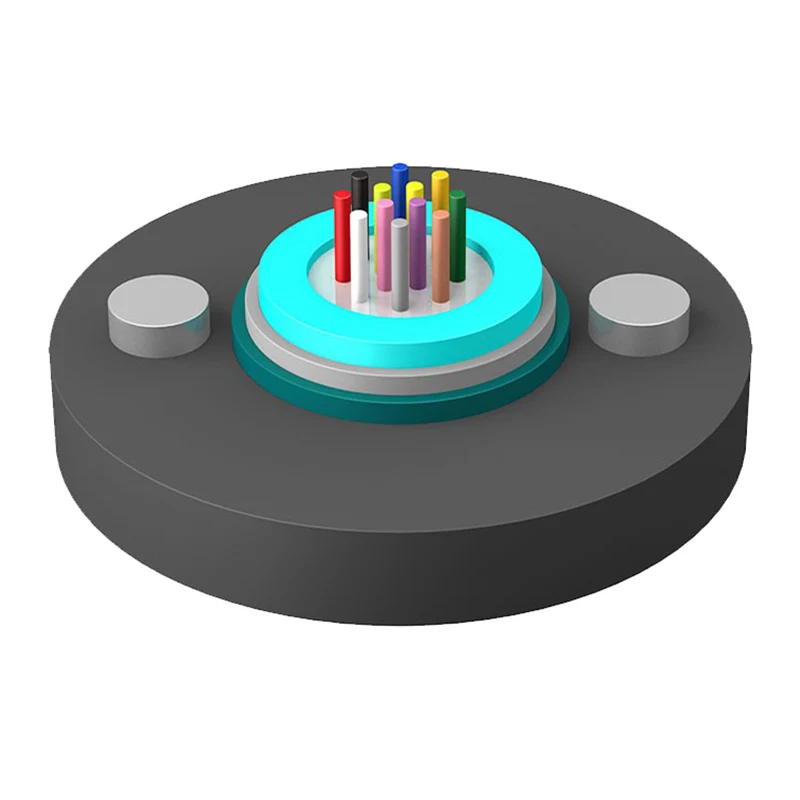

1. vlákno
2. svazek trubek
3. Trubková náplň
4. Volná trubice
5. Ocelový drát
6. Materiál blokování vody
7. PSP
8. PE plášť
|
Typ kabelu (Zvýšeno o 2 vlákna) |
Počet vláken |
Hmotnost kabelu (Ref) (kg/km) |
Pevnost v tahu Dlouho/krátkodobý (N) |
Rozdrcení odporu Dlouho/krátkodobý (N/100 mm) |
Poloměr ohýbání Statické/dynamické (MM) |
|
Gyxs/gyxtw-2 ~ 12xn |
2 ~ 12 |
82 |
600/1500 |
300/1000 |
10d/20d |
|
Gyxs/Gyxtw-14 ~ 24xn |
14 ~ 24 |
127 |
|||
|
Gyxs/gyxtw-2 ~ 12xn |
2 ~ 12 |
124 |
1000/3000 |
||
|
Gyxs/Gyxtw-14 ~ 24xn |
14 ~ 24 |
147 |
Skladovací/provozní teplota: -40 ℃ -+70 ℃
|
Typ vlákna |
Útlum （+20 ℃） |
Šířka pásma |
Numerická clona |
Cut-off vlnová délka λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0,36db/km |
≤0,22db/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0,40 dB/km |
≤0,23db/km |
--- |
--- |
--- |
≤1450 nm |
|
50/125 µm |
≤ 3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500 MHz · km |
≥ 500 MHz · km |
0,200 ± 0,015 již |
--- |
|
62,5/125 um |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200 MHz · km |
≥ 500 MHz · km |
0,275 ± 0,015 |
--- |
A. Přípona xn označuje typ vlákna
b. Barevná uspořádání vlákna a trubice jsou uvedena v tabulce identifikace barev
C. Kabel z optických vláken Unite-Tube Light-Armored, který by se neměl ukládat ve venkovním prostředí více než 6 měsíců, aby udržel dobrý stav navijáku kabelu
